Läpinäkyvän LED-näytön valmistustekniikat
Tärkeimmät tekniset tiedot
Läpinäkyvyysalue
70% - 95%
Edistyneiden materiaalien ansiosta saavutettu optinen selkeys
Pixel Pitch
< 0.5mm
Uusi mikro{0}}LED-ryhmätekniikka
Elinikä
100,000+ tuntia
Normaaleissa käyttöolosuhteissa
Käyttölämpötila
-40 astetta +85 asteeseen
Testattu äärimmäisissä olosuhteissa

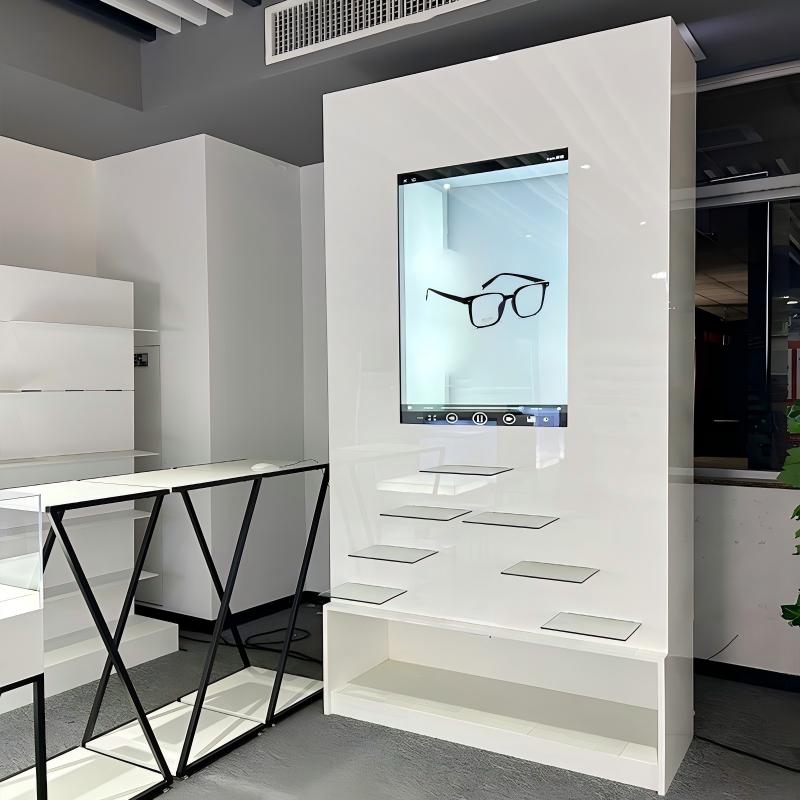

Johdatus läpinäkyvään LED-näyttöarkkitehtuuriin
Läpinäkyvä LED-näyttö edustaa mullistavaa edistystä näyttötekniikassa, jossa yhdistyvät optinen selkeys digitaalisiin visualisointiominaisuuksiin. Näissä kehittyneissä järjestelmissä käytetään huippuluokan-puolijohdemateriaaleja ja edistyneitä valmistusprosesseja, joiden avulla saavutetaan 70–95 % läpinäkyvyys ja samalla säilytetään poikkeuksellinen näytön laatu.
Läpinäkyvän LED-näytön perusarkkitehtuuri koostuu mikro-LED-ryhmistä, jotka on upotettu optisesti kirkkaisiin substraatteihin, mikä luo saumattoman integraation digitaalisen sisällön ja fyysisen ympäristön välille.
Läpinäkyvän LED-näyttötekniikan suunnittelun monimutkaisuus sisältää useita monialaisia lähestymistapoja, mukaan lukien materiaalitiede, optinen suunnittelu ja puolijohteiden valmistus. Nykyaikaiset läpinäkyvät näytöt käyttävät ultra-ohuita johtavia kerroksia, tyypillisesti indiumtinaoksidia (ITO) tai grafeeni-pohjaisia materiaaleja, jotka on kerrostettu magnetronisputteroinnin tai kemiallisen höyrypinnoitusprosessin kautta. Nämä johtavat kerrokset pitävät optisen läpäisevyyden yli 90 % ja tarjoavat samalla tarvittavat sähköiset reitit pikselien aktivointiin.

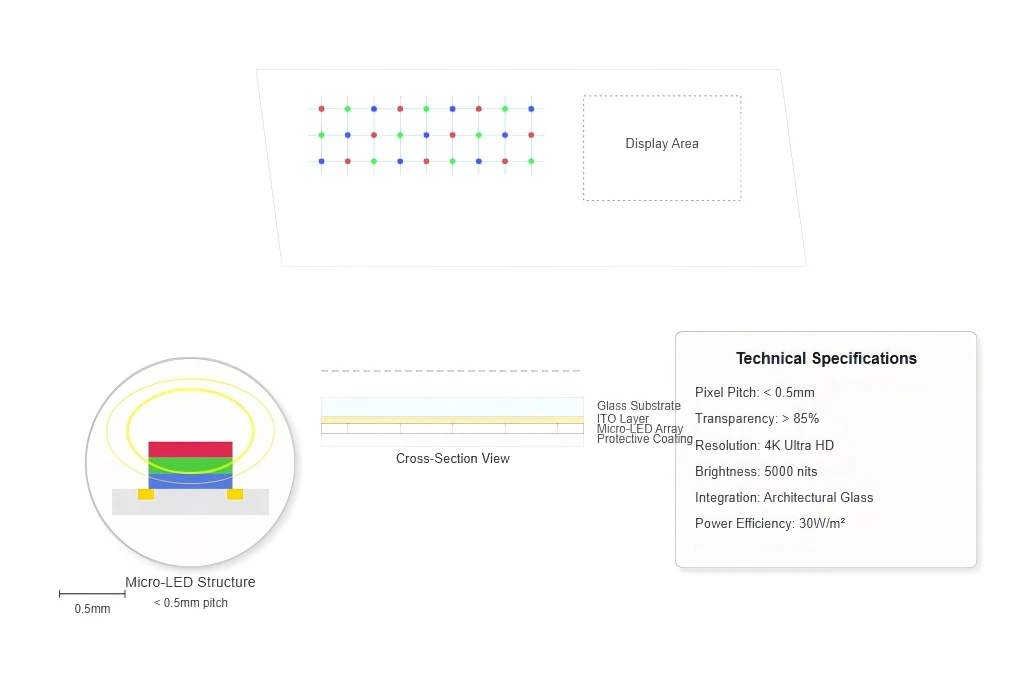

Tärkeimmät arkkitehtoniset komponentit
Mikro-LED-ryhmät nanomittakaavaisilla mitoilla
Optisesti kirkkaat alustat (lasi tai polymeeri)
Ultra{0}}ohuet johtavat kerrokset (ITO tai grafeeni)
Kehittyneet kapselointimateriaalit
Integroitu ohjauselektroniikka
Optinen selkeys
Saavutetaan tarkalla materiaalivalinnalla ja nanomittakaavan valmistustoleransseilla
Edistyneet valmistusprosessit ja materiaalin valinta
Valmistuksen työnkulku
Alustan valmistelu
Ultra-puhtaat lasi- tai polymeerimateriaalit puhdistetaan plasmasta orgaanisten epäpuhtauksien poistamiseksi ja optimaalisten pintaolosuhteiden luomiseksi.
Johtava kerrospinnoitus
ITO- tai grafeeni{0}}pohjaisten materiaalien käyttö magnetronisputteroinnilla tai kemiallisilla höyrypinnoitusprosesseilla.
LED-sirun kiinnitys
Edistyksellinen poiminta-ja-sijoita laitteiston komponentit ±25 mikrometrin tarkkuudella takaamaan tarkan pikselivälin tasaisuuden.
Liimausprosessi
Anisotrooppinen johtava kalvo (ACF) tai ultra-hienjakoinen lankaliitostekniikka luo turvalliset sähköliitännät.
Kapselointi
Optisesti kirkkaat liimat (OCA) ja nestemäiset optisesti kirkkaat liimat (LOCA) suojaavat ympäristöä.
Laadunvalvonta ja testaus
Automaattinen optinen tarkastus ja spektrofotometrinen analyysi varmistavat tasaiset optiset ominaisuudet.

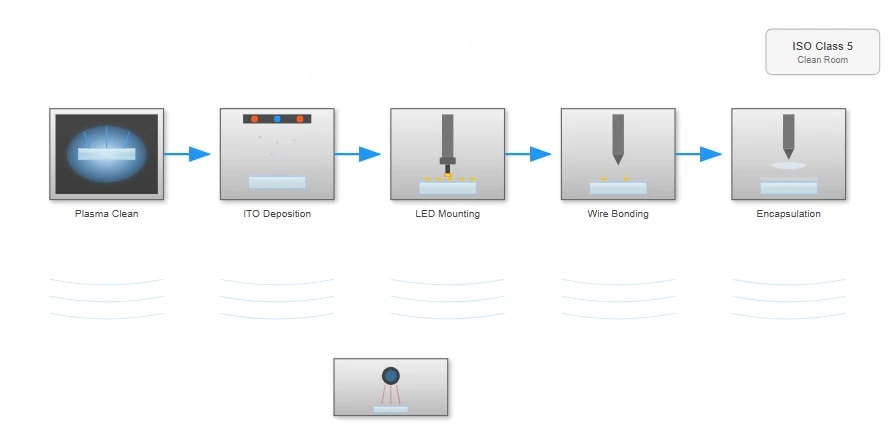

Puhdashuoneen valmistus
Nykyaikaisissa tiloissa käytetään ISO Class 5 -standardeja, joiden hiukkasten määrä on alle 3 520 hiukkasta kuutiometrissä 0,5 mikrometrin tai sitä suurempien hiukkasten osalta.
Laadunvalvontajärjestelmät
Useat laadunvalvontatarkastuspisteet käyttävät automaattista optista tarkastusta ja spektrofotometristä analyysiä tasaisten optisten ominaisuuksien varmistamiseksi.
Materiaalin vertailu
| Materiaali | Läpinäkyvyys | Johtavuus | Maksaa |
|---|---|---|---|
| Indiumtinaoksidi (ITO) | 90-95% | Korkea | Korkea |
| Grafeeni | 95-98% | Erittäin korkea | Erittäin korkea |
| Metalliverkko | 85-90% | Erittäin korkea | Keskikokoinen |
| Hopeiset nanolangat | 90-92% | Korkea | Keski{0}}Korkea |

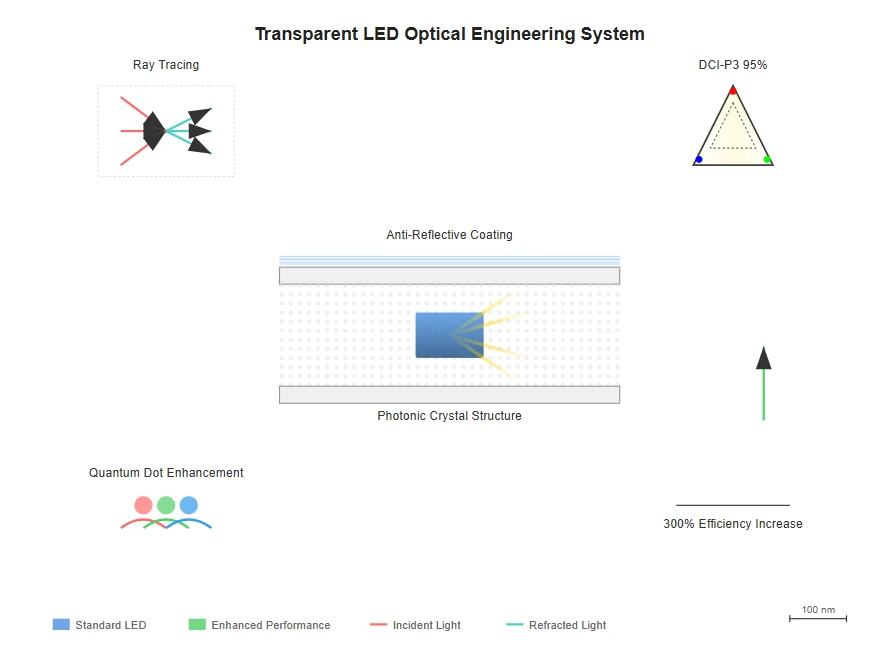

Optinen suunnittelu ja valonhallintajärjestelmät
Läpinäkyvien LED-näyttöjärjestelmien optinen suunnittelu vaatii hienostunutta mallinnusta ja simulointia sekä läpinäkyvyyden että näytön suorituskyvyn optimoimiseksi.
Valonpoistotekniikat
Kehittyneet valonpoistotekniikat parantavat läpinäkyvien LED-näyttöjen tehokkuutta maksimoimalla syntyneiden fotonien karkaamisen puolijohdemateriaalista.
Fotoniset kiderakenteet lisäävät valonpoistotehokkuutta jopa 300 %
Nanorakennetekniikka
Fotoniset kiderakenteet, jotka on valmistettu elektronisuihkulitografialla tai nanojälkilitografialla, luovat jaksoittaisia taitekerroinvaihteluita, jotka estävät täydellisen sisäisen heijastuksen. Nämä nanorakenteet on suunniteltu tarkasti säilyttämään läpinäkyvyys samalla kun ne suuntaavat säteilevän valon kohti katselualuetta.
Säteen jäljitys ja valon leviäminen
Säteenseuranta-algoritmit laskevat valon etenemisen useiden materiaalirajapintojen läpi ottaen huomioon Fresnel-heijastukset, absorptiokertoimet ja sirontailmiöt.
-Heijastamattomat pinnoitteet
Heijastamattomien pinnoitteiden, tyypillisesti monikerroksisten-dielektristen pinojen, käyttöönotto vähentää pintaheijastuksia alle 0,5 prosenttiin käyttöliittymää kohti.
Värinhallinta
Värinhallintajärjestelmä käyttää kehittyneitä kalibrointialgoritmeja, jotka ottavat huomioon läpinäkyvien substraattien ainutlaatuiset spektriominaisuudet.
- Kvanttipisteen parannuskalvot tarjoavat laajemman väriskaalan
- Saavuttaa yli 95 % DCI-P3-väriavaruudesta
- Kapeat emissiospektrit erittäin kylläisille väreille

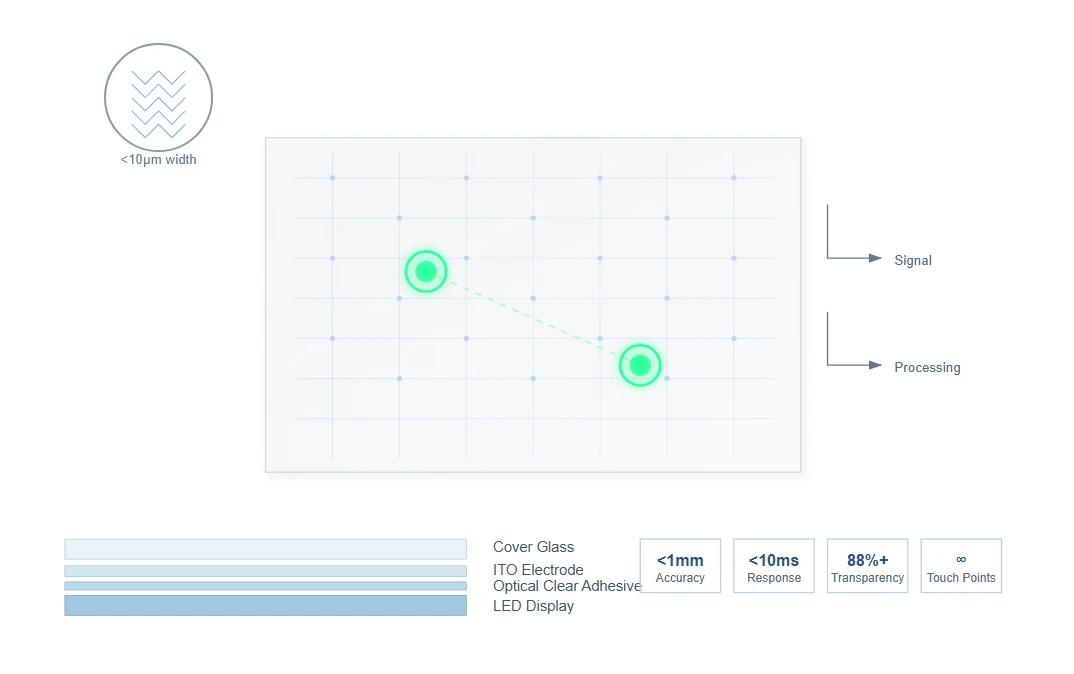

Kosketusintegraatioteknologiat ja anturijärjestelmät
Kosketustoimintojen integrointi läpinäkyviin LED-näyttökokoonpanoihin vaatii erikoistuneita anturitekniikoita, jotka ylläpitävät optista selkeyttä ja tarjoavat samalla tarkan sijainnin havaitsemisen. Projisoidut kapasitiiviset kosketusjärjestelmät käyttävät timantti-kuvioituja ITO-elektrodeja, joiden viivanleveys on alle 10 mikrometriä, mikä saavuttaa yli 88 %:n visuaalisen läpinäkyvyyden samalla kun ne tukevat moni-kosketustunnistusta rajoittamattomilla samanaikaisilla kosketuspisteillä.
Anturielektrodien kuviointiprosessissa käytetään fotolitografiatekniikkaa sub-mikronin resoluutiolla, mikä varmistaa tasaisen kosketusherkkyyden koko näyttöalueella.
Kosketa Järjestelmän suorituskyky
< 1mm
Kosketa Tarkkuus
< 10ms
Vastausaika
88%+
Läpinäkyvyys
Rajoittamaton
Kosketuspisteet
Kehittyneet kosketuskäsittelytekniikat
Signaalinkäsittelyalgoritmit
Kehittyneet algoritmit erottavat tarkoitukselliset kosketussyötteet ja ympäristön häiriöt käyttämällä koneoppimismalleja, jotka on koulutettu laajoihin tietokokonaisuuksiin.
Palmujen hylkäysjärjestelmät
Kehittyneet algoritmit analysoivat kosketuspinta-alan, paineen jakautumisen ja ajalliset ominaisuudet erottaakseen aiotut tulot ja tahattomat kosketukset.
Pakota-tunnistusominaisuudet
Pietsosähköiset tai venymämittarianturit mittaavat mikroskooppisia muodonmuutoksia alustamateriaalissa ja tarjoavat paine{0}}herkän tulon läpinäkyvyyttä tinkimättä.
Lämmönhallinta ja luotettavuustekniikka
Tehokas lämmönhallinta on kriittinen suunnittelunäkökohta läpinäkyville LED-näyttöjärjestelmille, koska liiallinen lämmöntuotto voi heikentää sekä suorituskykyä että pitkäikäisyyttä.
Luotettavuuden testausprotokollat
Läpinäkyvien LED-näyttötuotteiden luotettavuustestausprotokollat noudattavat tiukkoja alan standardeja, mukaan lukien JEDEC-spesifikaatiot puolijohdelaitteille ja IEC-standardit näyttöjärjestelmille. Nämä kattavat testausmenettelyt takaavat vähintään 100 000 tunnin käyttöiän normaaleissa käyttöolosuhteissa.
Lämpötila Pyöräily
Testaamalla koehenkilöitä äärimmäisiä lämpötiloja vaihtelevat -40 asteesta +85 asteeseen suorituskyvyn vakauden varmistamiseksi koko toiminta-alueella.
Kosteuden testaus
Altistuminen korkeille kosteusolosuhteille (85 % suhteellinen kosteus 85 asteessa) arvioi kosteuden tunkeutumisen ja kondensaatiovaikutusten kestävyyden.
Mekaaninen jännitys
Tärinä- ja iskukuormitustestaus varmistaa rakenteen eheyden kuljetus- ja asennusolosuhteissa.
Ympäristöaltistus
UV-säteilyn ja ilmakehän korroosiotestit vahvistavat{0}}pitkän aikavälin kestävyyden ulkokäyttöön.

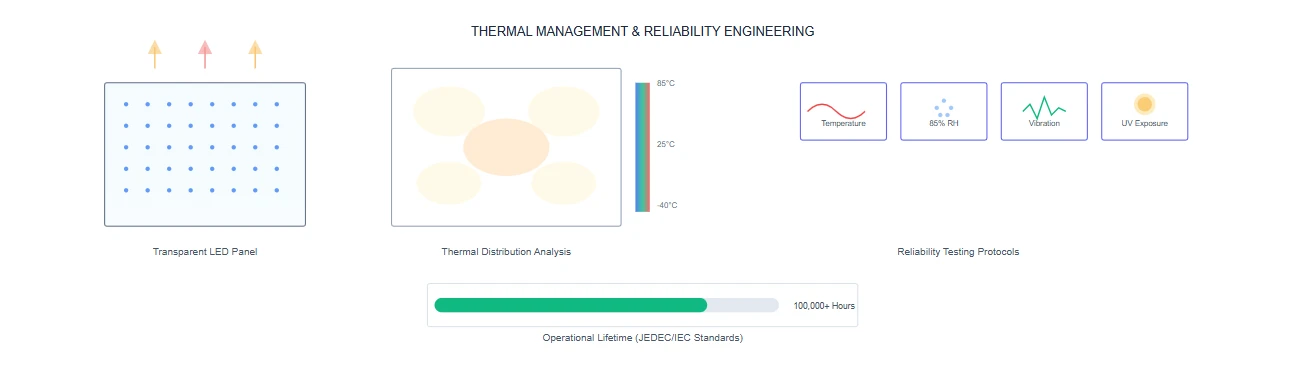

Lämpöjakauman analyysi
Lämpökuvaus paljastaa lämpökuvioita näytön pinnalla, jolloin insinöörit voivat optimoida lämmön haihtumisreittejä säilyttäen samalla läpinäkyvyyden. Kehittyneet lämmönhallintajärjestelmät varmistavat tasaisen lämpötilan jakautumisen ja estävät kuumia kohtia, jotka voivat heikentää suorituskykyä tai lyhentää käyttöikää.
Lämmönhallintastrategiat
Laskennallinen virtausdynamiikka
Kehittynyt lämpösimulaatio ennustaa lämpötilajakaumia erilaisissa käyttöolosuhteissa, mikä mahdollistaa lämmönpoistostrategioiden optimoinnin.
Läpinäkyvät lämmönlevittimet
Grafeenikalvot ja hiilinanoputkijärjestelmät tarjoavat tehokkaan lateraalisen lämmönjohtavuuden säilyttäen samalla optisen kirkkauden, jolloin lämmönjohtavuus ylittää 1000 W/m·K.
Passiiviset jäähdytysjärjestelmät
Strategisesti sijoitetut konvektiokanavat luovat savupiippuefektejä, jotka parantavat luonnollista ilmankiertoa ilman aktiivisia jäähdytyskomponentteja.
Dynaaminen lämmönsäätö
Älykkäät ohjausjärjestelmät säätävät tehonsyöttöä lämpöantureiden perusteella ja ylläpitävät optimaaliset käyttölämpötilat vaihtelevissa kuormitusolosuhteissa.
Järjestelmäintegraatio ja ohjausarkkitehtuuri
Ohjausarkkitehtuuri
Ohjausarkkitehtuuri käyttää hajautettuja prosessointijärjestelmiä, jotka hallitsevat pikselitietoja, tehonsyöttöä ja diagnostiikkatoimintoja.
Field-ohjelmoitavat porttitaulukot (FPGA:t) reaaliaikaista-käsittelyä varten
Kehittyneet algoritmit kuvan skaalaukseen ja värien muuntamiseen
Tuki tuloresoluutioille jopa 8K 120 Hz+ kuvataajuudella
Viestintäprotokollat
Nopea{0}}differentiaalisignalointi varmistaa luotettavan tiedonsiirron järjestelmäkomponenttien välillä.
LVDS tai V-by-One standardit, joiden tiedonsiirtonopeus ylittää 10 Gbps
Tietojen eheyden virheenkorjauskoodaus
Redundantti tietopolut vikasietoisuutta varten
Bittivirhesuhteet alle 10^-12 normaaleissa olosuhteissa
Virranhallinta
Hienostunut virranhallinta optimoi energiankulutuksen säilyttäen samalla suorituskyvyn.
Dynaaminen taustavalon ohjaus vähentää tehoa jopa 40 %
Useita jännitealueita itsenäisellä säätelyllä
Tarkka-ohjaus eri näyttöalueille
Tehonvalvonta- ja diagnostiikkaominaisuudet
Kalibrointi- ja laadunvarmistusmenetelmät
Kolorimetrinen kalibrointi
Ammattimaiset läpinäkyvät LED-näytöt vaativat kattavia kalibrointimenettelyjä, jotta voidaan varmistaa yhtenäinen ulkonäkö useissa paneeleissa ja tasainen suorituskyky ajan mittaan. Kolorimetrinen kalibrointi käyttää spektroradiometrejä mittaamaan kunkin päävärin spektritehojakaumaa useilla harmaasävyillä, mikä luo yksityiskohtaisia karakterisointiprofiileja.
Kalibrointiprosessi
1. Spektritehojakauman mittaus
2.Gammakorjaus ja valkopisteen säätö
3.Värialueen kartoitus ja kalibrointi
4. Tasaisuuden korjaus näytön pinnalla
5. Ikääntymisen korvaustekijöiden käyttöönotto
6. Kalibrointitietojen tallennus ja sovellus
Automatisoitu laaduntarkastus
Automaattiset laaduntarkastusjärjestelmät hyödyntävät konenäkötekniikkaa läpinäkyvien LED-näyttöpaneelien vikojen havaitsemiseksi tuotannon aikana. Korkean-resoluution kamerat ottavat kuvia useissa valaistusolosuhteissa, kun taas tekoälyalgoritmit tunnistavat poikkeavuuksia.
Havaitut viat
- Kuolleita tai jumissa pikseleitä
- Saastumishiukkaset
- Pintanaarmuja
- Pinnoitteen epätasaisuudet
- Elektrodikuviovirheitä
Tarkastusominaisuudet
- 99,9 %+ kriittisten vikojen havaitseminen
- Sub-mikronin resoluution kuvantaminen
- Monikulmainen valaistus
- Automaattinen vikojen luokittelu
- Tilastollinen prosessiohjaus
Tuleva kehitys ja kehittyvät teknologiat
Läpinäkyvän LED-näyttötekniikan kehitys etenee edelleen uusien materiaalien ja valmistusprosessien tutkimuksen kautta.
Mikro-LED-järjestelmät
Uusiin kehityshankkeisiin kuuluvat mikro-LED-järjestelmät, joiden pikselivälit ovat alle 0,5 mm. Ne mahdollistavat lähes -näkymättömän integroinnin arkkitehtoniseen lasiin säilyttäen samalla korkean resoluution näyttöominaisuudet.

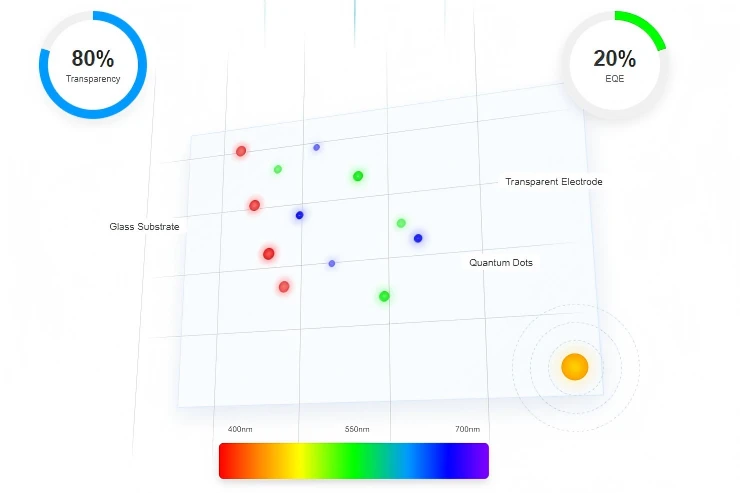

Quantum Dot LED (QLED)
QLED-teknologia lupaa parempaa tehokkuutta ja värien puhtautta, ja laboratoriodemonstraatioissa saavutetaan yli 20 % ulkoinen kvanttitehokkuus ja säilytetään läpinäkyvyys yli 80 %:ssa.

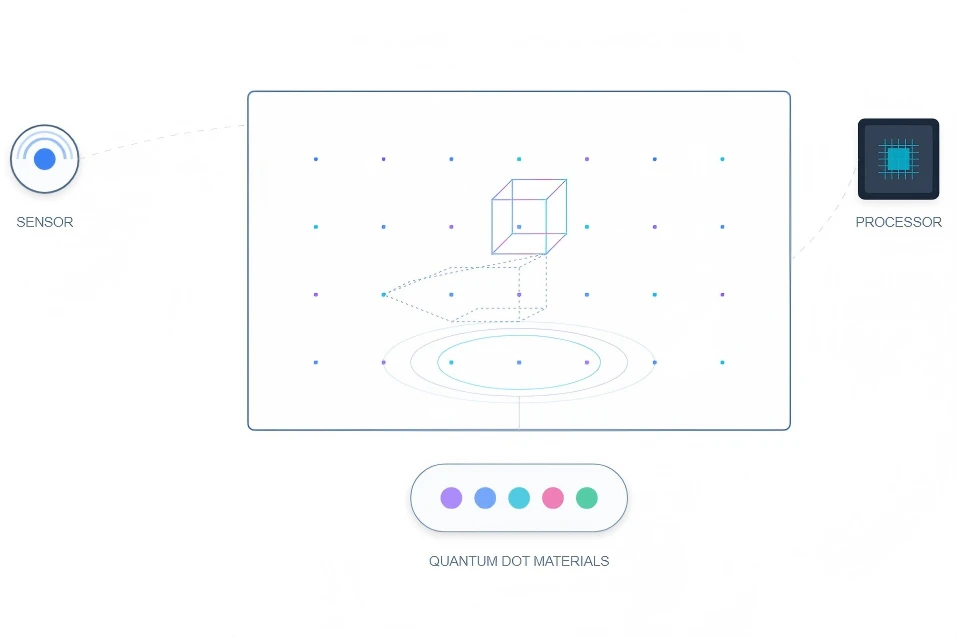

Lisätyn todellisuuden integrointi
Lisätyn todellisuuden ominaisuuksien integrointi yhdistää näyttötoiminnot ympäristön tunnistukseen ja spatiaaliseen tietojenkäsittelyyn, mikä luo mukaansatempaavia sekatodellisuuskokemuksia.

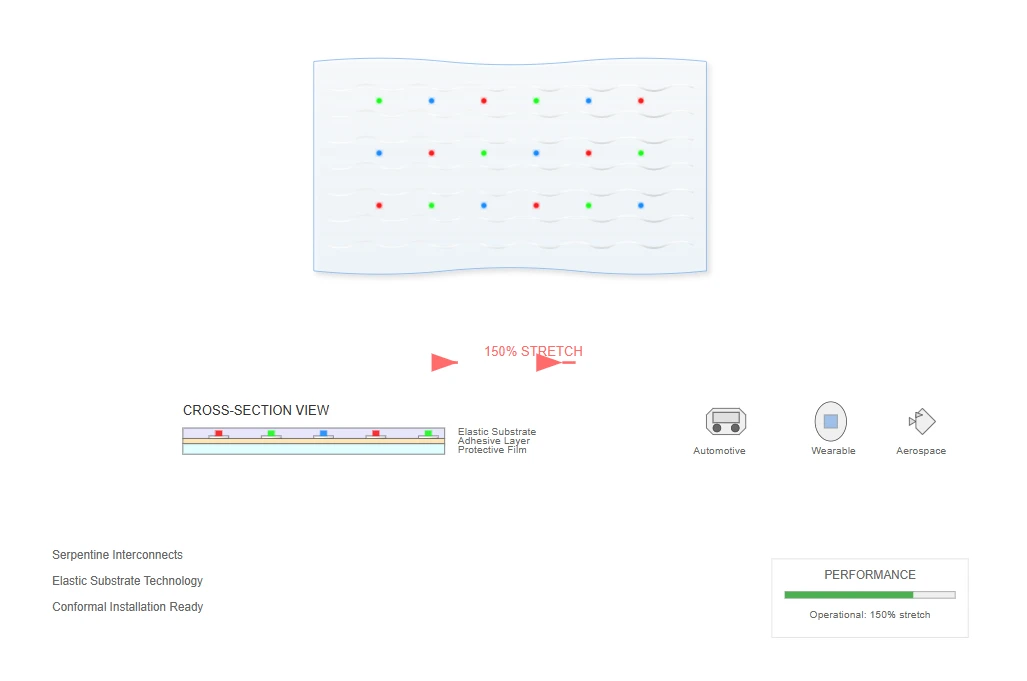

Joustavat ja venyvät näytöt
Joustavien ja joustavien läpinäkyvien näyttöjen tutkimus avaa uusia sovellusmahdollisuuksia kaareviin ja mukautuviin asennuksiin. Nämä seuraavan -sukupolven läpinäkyvät LED-näyttötekniikat käyttävät elastisia substraatteja ja kiemurtelevia liitoksia, jotka mukautuvat mekaaniseen muodonmuutokseen säilyttäen samalla sähköisen ja optisen toiminnallisuuden.
Prototyyppiesittelyissä on saavutettu jopa 150 %:n venytyssuhteet, mutta näytön toiminta on säilynyt, mikä viittaa tuleviin sovelluksiin auto-, ilmailu- ja puettavassa elektroniikassa.
Tärkeimmät sovellukset
Autojen näytöt
Käytettävä tekniikka
Joustavat laitteet
Ilmailu-avaruusliitännät
Kaareva arkkitehtuuri
Lääketieteelliset laitteet
