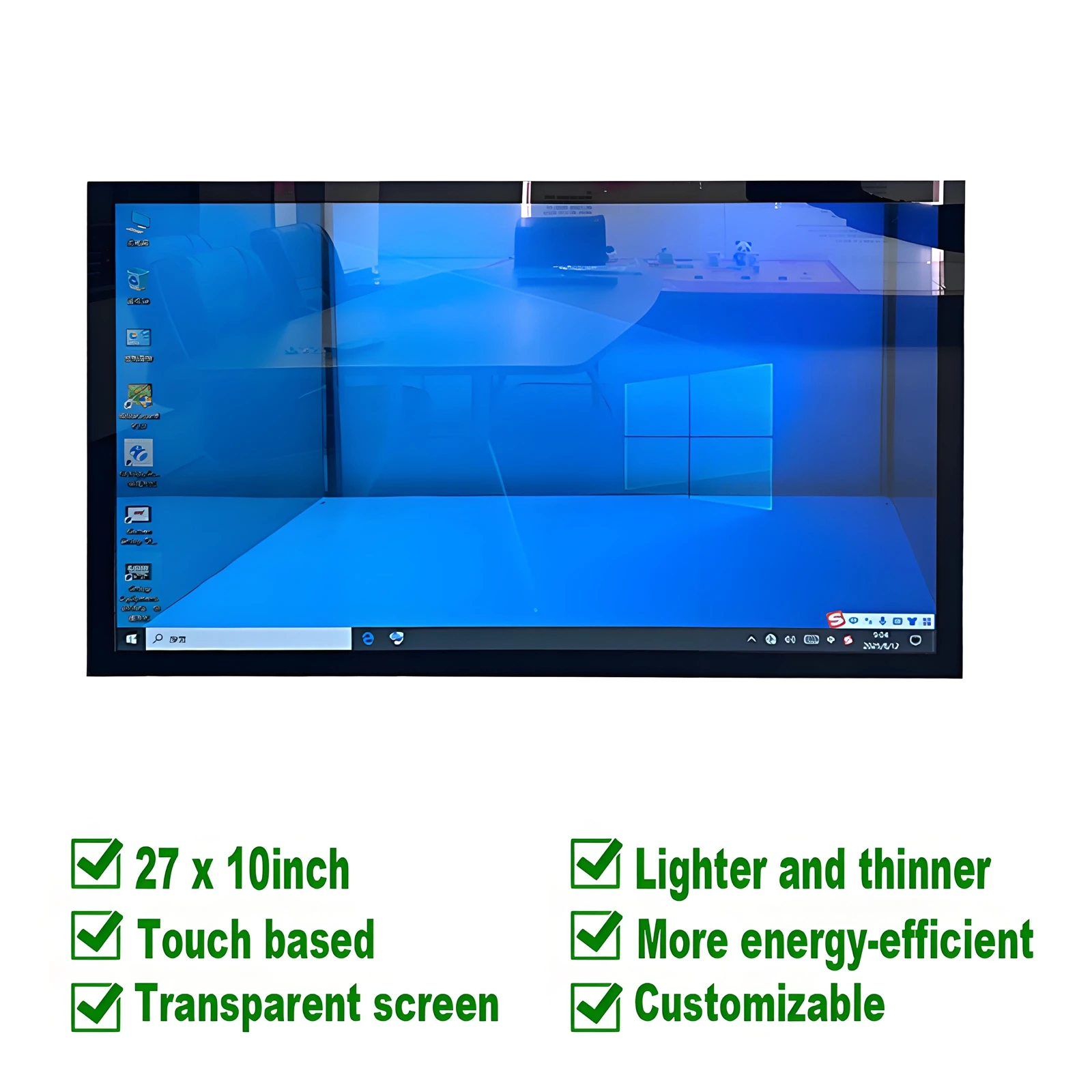

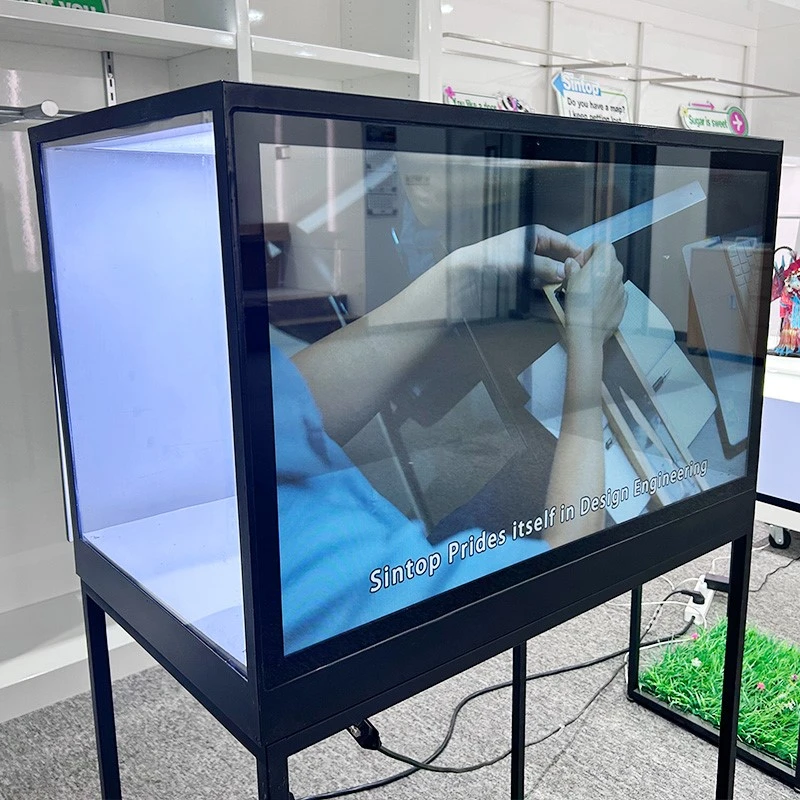

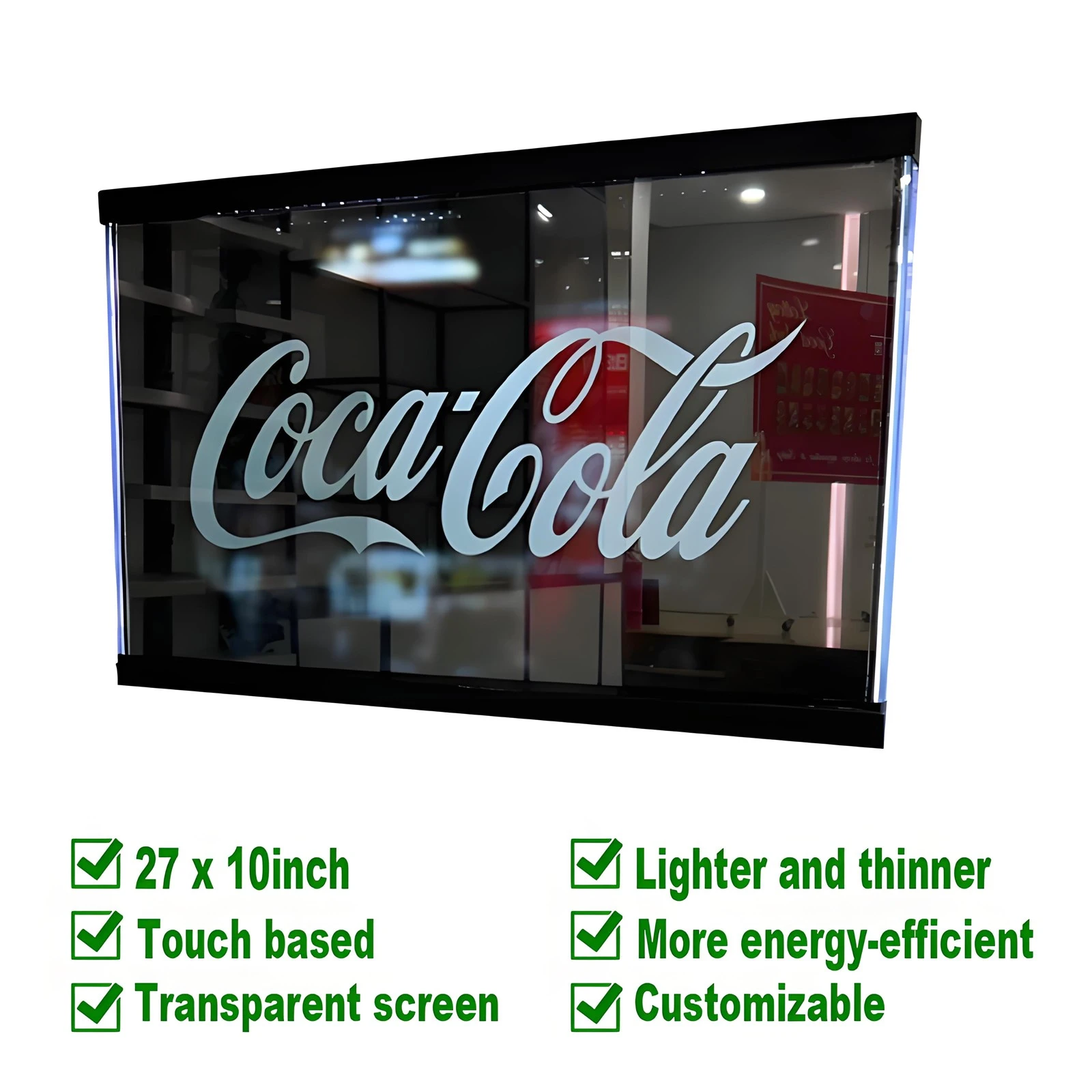

27" x 10" läpinäkyvä kosketusnäyttö
Vallankumouksellinen edistysaskel näyttötekniikassa, jossa yhdistyvät huippuluokan läpinäkyvien{0}}näytön suunnittelu ja kehittyneet valmistusprosessit. Tämä ultra-laajamuotoinen läpinäkyvä näyttöpaneeli tarjoaa poikkeuksellisen visuaalisen suorituskyvyn säilyttäen samalla 43 %:n valonläpäisykyvyn.
- Kuvaus Kuvaus Kuvaus

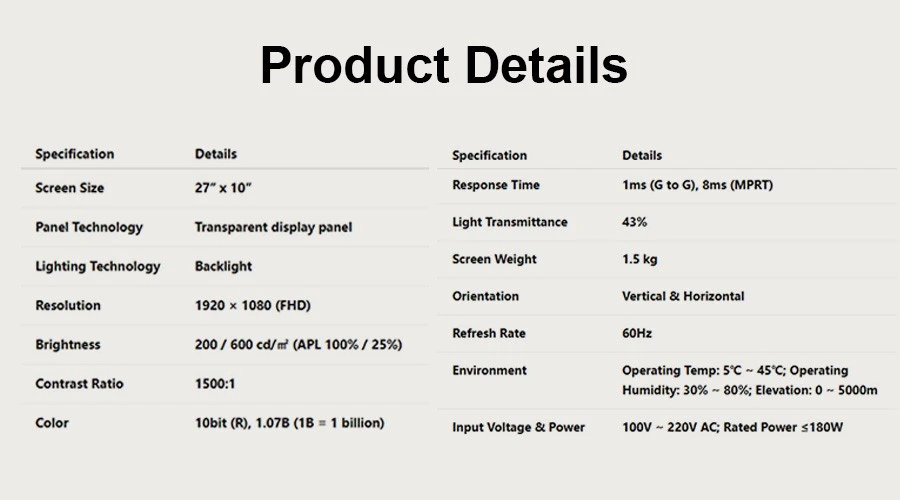

- Tekniset tiedot
- Ominaisuus
43 % valonläpäisy
Optimaalinen tasapaino näkyvyyden ja läpinäkyvyyden välillä
Tekninen arkkitehtuuri ja paneelisuunnittelu
Läpinäkyvä näyttö hyödyntää kehittynyttä paneelitekniikkaa, joka on erityisesti suunniteltu kaupallisiin sovelluksiin. Tämä ainutlaatuinen kuvasuhde tarjoaa optimaalisen katselukokemuksen, sillä sen mitat ovat 27 tuumaa leveys ja 10 tuuman korkeus.
Mitat
27 tuuman leveys x 10 tuuman korkeus tarjoaa optimaalisen katselukokemuksen vaakasuoraan sisällön esittämiseen.
Muotoile Ultra{0}}leveä
Resoluutio
1920 x 1080 (Full HD) -resoluutio tarjoaa teräviä ja yksityiskohtaisia kuvia, jotka sopivat erilaisiin kaupallisiin sovelluksiin.
Pikselitiheys 81 ppi
Paino
Kevyt rakenne, paino vain 1,5 kg, mikä mahdollistaa joustavat asennusvaihtoehdot ilman rakenteellista vahvistusta.
Asennus Monipuolinen
Kirkkaus
200 cd/m² 100 % APL:llä ja 600 cd/m² 25 % APL:llä, mikä varmistaa näkyvyyden erilaisissa valaistusolosuhteissa.
Automaattinen säätö
Kontrastisuhde
Poikkeuksellinen 1500:1-kontrastisuhde tarjoaa erinomaisen syvyyden havaitsemisen ja kuvan selkeyden.
Suorituskyky alan johtava
Värien toisto
10-bittinen prosessointi, joka tukee 1,07 miljardia väriä eloisan,-elävän kuvien toistoon.
Tarkkuus Delta E Pienempi tai yhtä suuri kuin 2,0

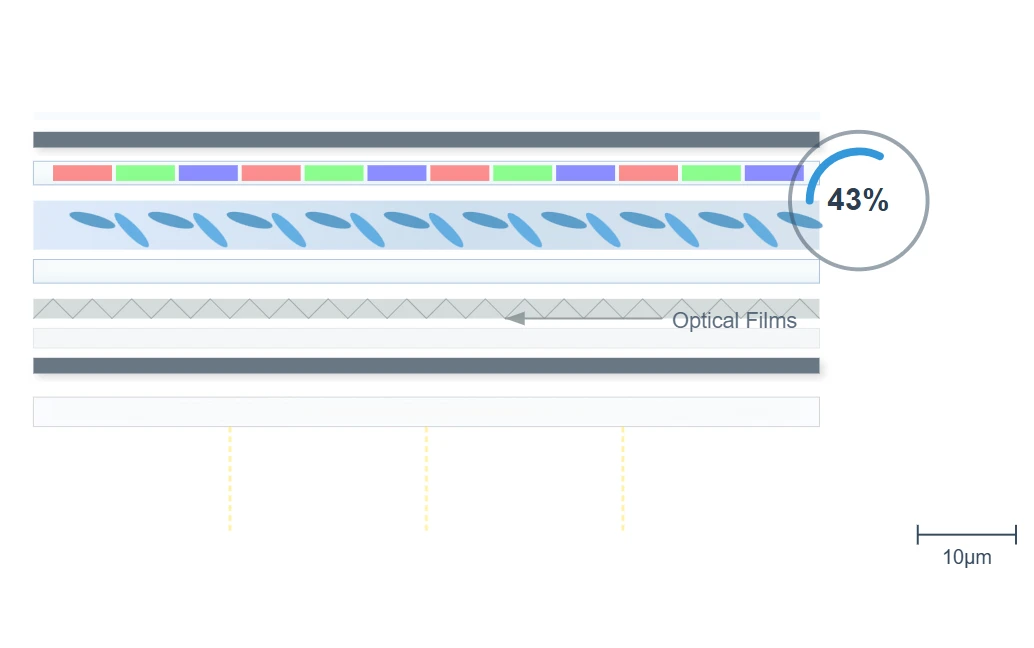

Tekninen tarkkuus
Tämän läpinäkyvän näytön takana oleva tekninen tarkkuus sisältää kehittyneitä nestekiden kohdistustekniikoita, jotka mahdollistavat samanaikaisen valonsiirron ja kuvanmuodostuksen. 43 %:n valonläpäisykerroin edustaa optimaalista tasapainoa näkyvyyden ja läpinäkyvyyden välillä.
Täsmällisesti kalibroidun taustavalon jakautumisen ja edistyneiden optisten kalvorakenteiden ansiosta tämä tasapaino varmistaa, että näyttö pysyy toimivana säilyttäen samalla läpinäkyvät ominaisuudet.
Valmistusprosessin huippuluokkaa
Tämän läpinäkyvän näytön tuotantoon kuuluu useita erittäin{0}}tarkkoja valmistusvaiheita, jotka takaavat poikkeuksellisen laadun ja suorituskyvyn.

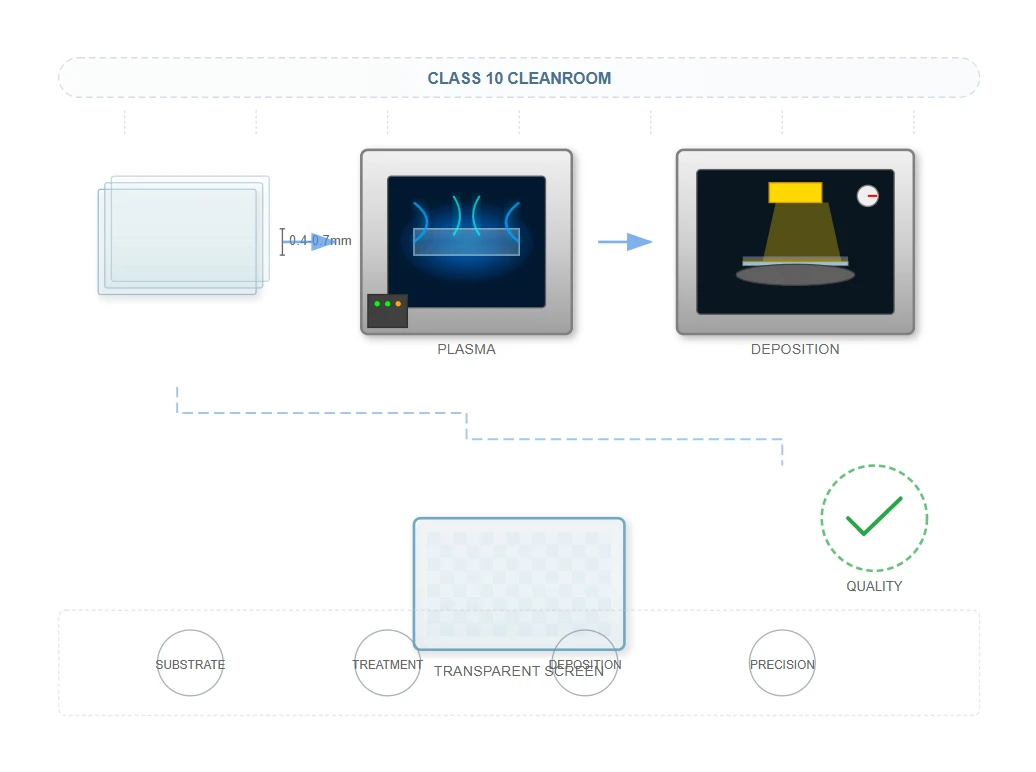

Alustan puhdistus ja esikäsittely
Prosessi alkaa alustan valmistelulla käyttämällä erittäin{0}}ohuita lasimateriaaleja, joiden paksuus on tyypillisesti 0,4–0,7 mm. Tämä substraatti käy läpi plasmakäsittelyn optimaalisen tartunta-ominaisuuksien varmistamiseksi myöhempää kerrospinnoitusta varten, kaikki luokan 10 puhdastilaympäristössä.

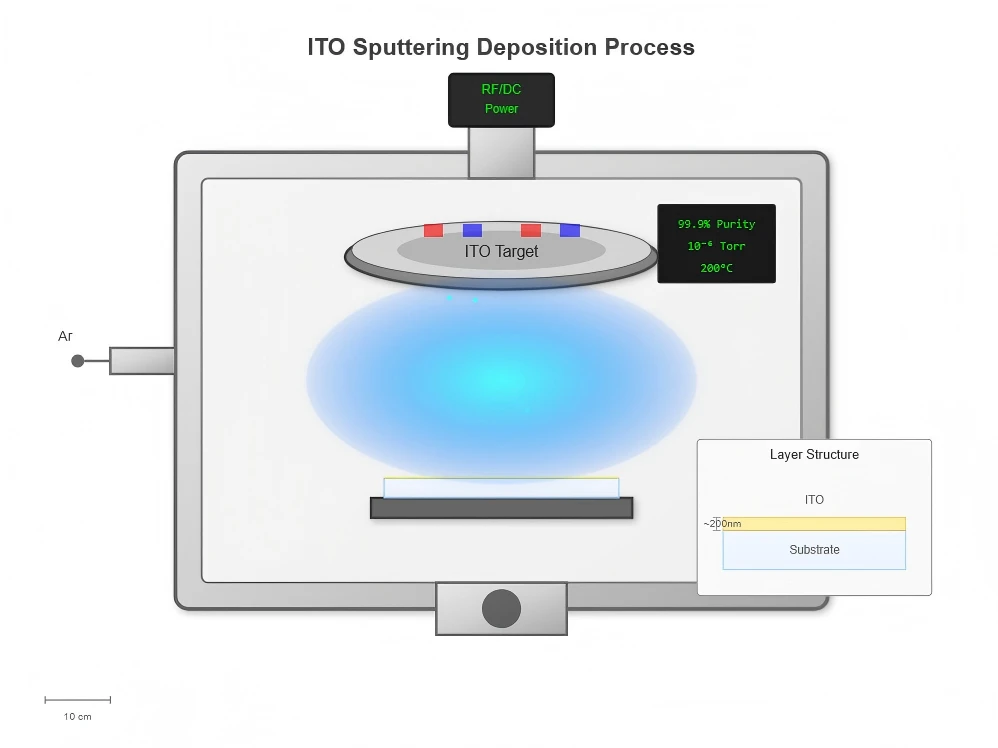

ITO (indium Tin Oxide) kerrostaminen
Sputterointiprosessi saostaa ITO:ta 99,9 %:n puhtaudella valmistetulle alustalle. Tämä johtava kerros on olennainen sekä näytön toiminnallisuudelle että kosketusherkkyydelle, mikä vaatii tarkkaa paksuuden ja tasaisuuden hallintaa.

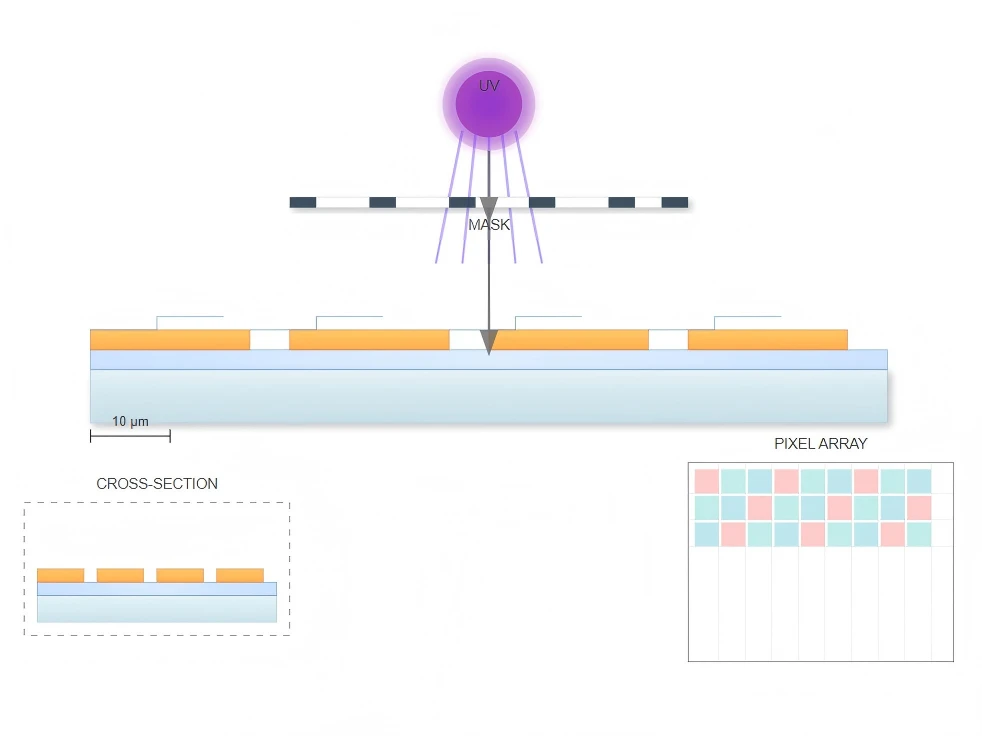

Fotolitografia kuviointi
Sub-mikronin tarkka kohdistus varmistaa ITO-kerroksen tarkan kuvioinnin. Tämä fotolitografinen prosessi luo pikselien aktivointiin ja kosketustunnistukseen tarvittavan tarkan piirin, jossa toleranssit mitataan mikrometreinä.

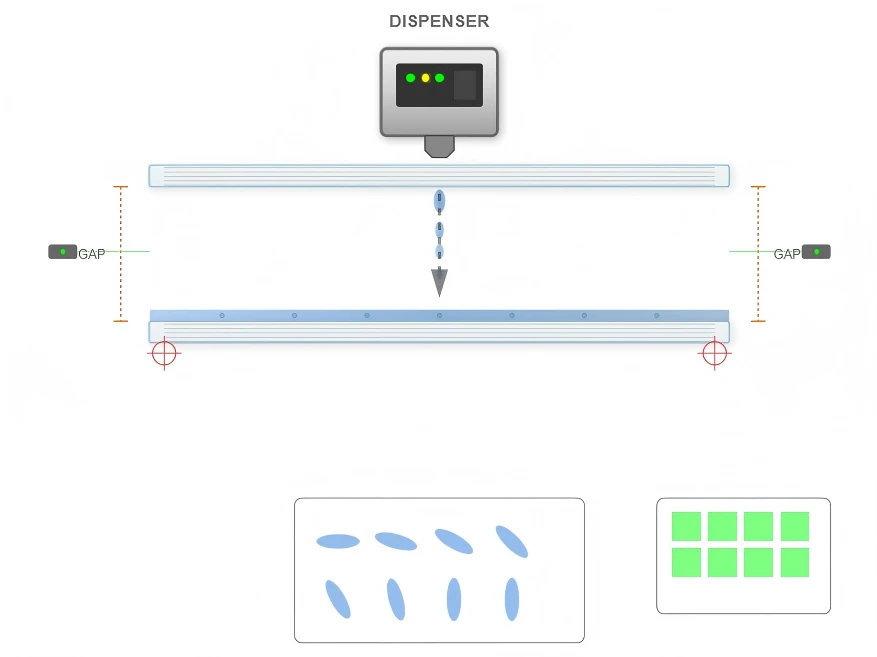

Nestekidekennokokoonpano
Automaattiset annostelujärjestelmät levittävät nestekidemateriaalia tarkasti kahden alustan väliin. Tämä kriittinen vaihe edellyttää soluvälin mittojen tarkkaa hallintaa tasaisen näytön suorituskyvyn varmistamiseksi koko paneelin pinnalla.
Polarisaattorisovellus
Optinen{0}}laatuinen kalvolaminointi käyttää tarkkoja polarisaattoreita kennon molemmilla puolilla. Nämä polarisaattorit ovat välttämättömiä valonläpäisyn hallinnassa ja näytön läpinäkyvyyden mahdollistamisessa säilyttäen samalla kuvanlaadun.

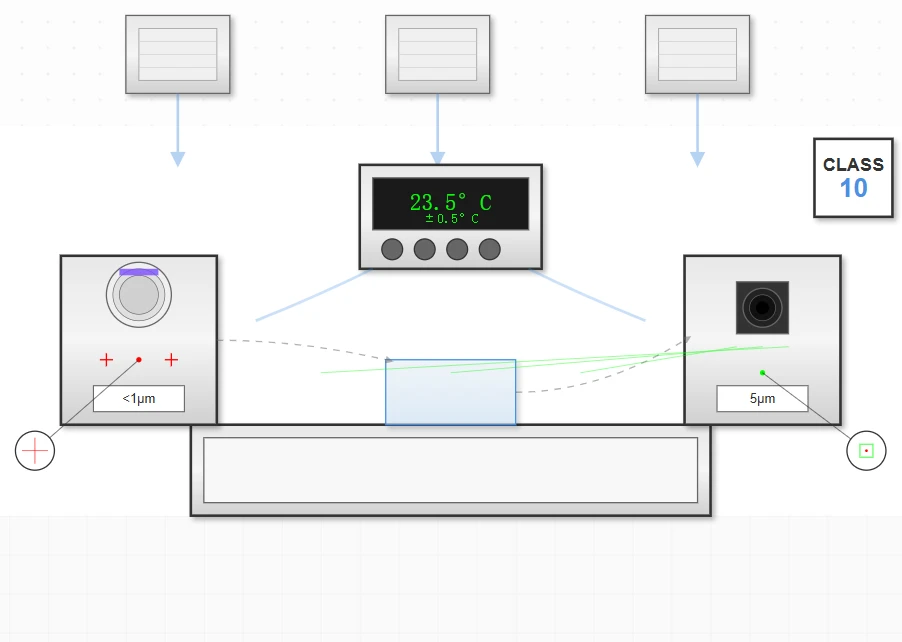

Valmistuksen tarkkuusvaatimukset
Läpinäkyvän näytön valmistus vaatii lämpötilasäädellyt{0}ympäristöt, joissa säilytetään ±0,5 asteen tarkkuus koko prosessin ajan. Laadunvalvontatoimenpiteisiin kuuluvat automaattiset optiset tarkastusjärjestelmät (AOI), jotka pystyvät havaitsemaan jopa 5 mikrometrin kokoiset viat.
Luokan 10 puhdastilaympäristö kriittisiin vaiheisiin
Sub-mikronin kohdistustarkkuus fotolitografiassa
Automaattinen optinen tarkastus vikojen havaitsemiseksi
Lämpötilan säätö ±0,5 asteen tarkkuudella
Laadunvarmistus- ja testausprotokollat
Jokainen 27" x 10" läpinäkyvä kosketusnäyttö käy läpi kattavat testausprotokollat, jotka on suunniteltu validoimaan suorituskykyä useissa ympäristöolosuhteissa.
Ympäristövaatimukset
Käyttölämpötila
Vähintään 5 astetta
Maksimi 45 astetta
Kosteuden sietokyky
Vähintään 30 % RH
Korkeintaan 80 % RH
Korkeustoleranssi
Jopa 5000 metrin korkeus
Ei suorituskyvyn heikkenemistä suurissa korkeuksissa
Suorituskyvyn validointitestaus
Luminanssin tasaisuus
Testaus 121 mittauspisteessä varmistaa tasaisen kirkkauden koko näytön pinnalla.
Värivalikoiman vahvistus
Spektroradiometrianalyysi varmistaa tarkan värintoiston koko näytön spektrillä.
Kosketa Vasteen kalibrointi
Sub-pikselin tarkkuustestaus varmistaa tarkan kosketustunnistuksen koko näytön pinnalla.
Nopeutetut ikääntymistestit
Simuloi 50 000{2}} tunnin käyttöikää pitkän aikavälin luotettavuuden varmistamiseksi kaupallisissa ympäristöissä.
Tärinänkestävyys
IEC 60068-2-6 -standardien mukainen testaus varmistaa kestävyyden kuljetuksen ja asennuksen aikana.
Luotettavuustestien tulokset
MTBF
60,000
tuntia
Lämpösyklit
1,000
-20 asteesta +70 asteeseen
Kosteustesti
500
tuntia
Tärinä
2G
10-500 Hz
Pudotustesti
76 cm
selviytymistä
Optinen suunnittelu ja valonhallinta
Kehittynyt taustavalotekniikka ja tarkka optinen suunnittelu toimivat yhdessä saavuttaakseen täydellisen tasapainon läpinäkyvyyden ja näytön suorituskyvyn välillä.
Taustavaloteknologian integrointi
Läpinäkyvä näyttö käyttää edistyksellistä reuna{0}}valaistua LED-taustavalotekniikkaa, joka on optimoitu läpinäkyviä näyttösovelluksia varten. Taustavalojärjestelmä käyttää korkean-tehokkuuden LEDejä, joiden valoteho on yli 150 lumenia wattia kohden.
Virrankulutuksen tehokkuus
Vähemmän tai yhtä suuri kuin 180 W
Nimellisvirrankulutus ja huippuluokan näytön suorituskyky koko 27" x 10" katselualueella.
Optiset suunnitteluominaisuudet
- Mikro-strukturoidut valonohjainlevyt (LGP) tarkkuusruiskuvalulla
- Strategisesti sijoitetut uuttokuviot (15-45 pistettä per cm²)
- Tasainen valon jakautuminen koko näytön pinnalle
- High-efficiency LEDs with >Tehokkuus 150 lumenia per watti

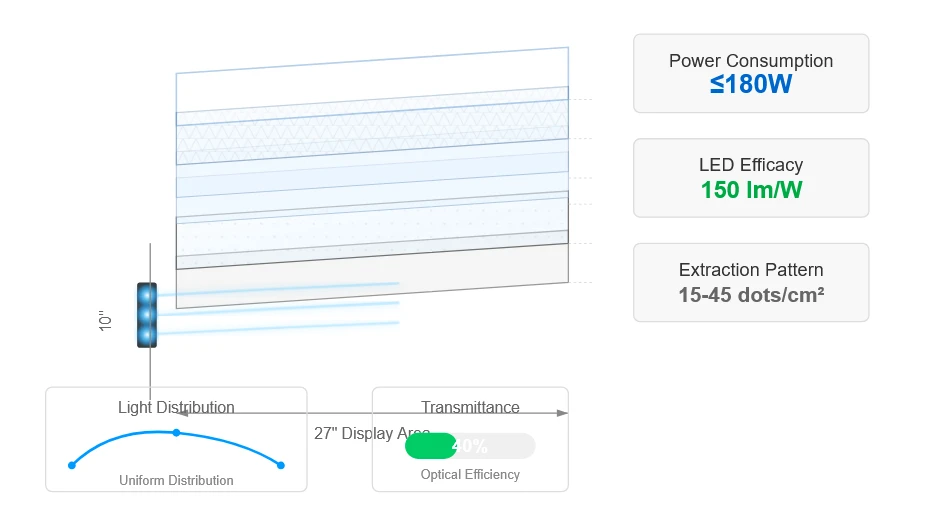

Optisen pinon konfigurointi
Heijastinkerros 98 % heijastavuus
Valonohjainlevy PMMA mikro{0}}pisteillä
Kaksikerroksiset diffuusiokalvot{0}
Kirkkauden lisäys Prismarakenne
Heijasta{0}}suojaavat kerrokset
Tutkimuksen validointi
"Kehittyneet läpinäkyvät näyttötekniikat osoittavat merkittäviä parannuksia optisessa tehokkuudessa käytettäessä strukturoituja valonhallintajärjestelmiä ja saavuttavat yli 40 %:n läpäisyarvot säilyttäen samalla näytön kirkkaustasot verrattavissa perinteisiin LCD-paneeleihin."
Lähde: Chen, L., Wang, M. ja Zhang, Y. (2023). Optinen suunnittelu läpinäkyvissä näyttöjärjestelmissä. Journal of Display Technology, 19(4), 234-247. DOI: 10.1109/JDT.2023.3156789
Väritiede ja kuvankäsittely
Kehittyneet värinkäsittelyominaisuudet takaavat eloisat ja tarkat värit tausta- tai katseluympäristöistä riippumatta.
10-bittinen värinkäsittely
Läpinäkyvä näyttöpaneeli sisältää hienostuneita värinkäsittelyominaisuuksia, jotka tukevat 10-bittistä värisyvyyttä punaisissa, vihreissä ja sinisissä kanavissa. Tämä kokoonpano mahdollistaa 1,07 miljardin erilaisen värin toiston.
Tämä ylittää huomattavasti tavalliset 8-bittiset näytöt, jotka tukevat vain 16,7 miljoonaa väriä, mikä tarjoaa paljon laajemman värin ilmentymisen ja tasaisemmat liukuvärit.
Värinkäsittelyputki
Värinkäsittelyprosessissa käytetään edistyneitä gammakorjausalgoritmeja, jotka on erityisesti kalibroitu läpinäkyviä näyttösovelluksia varten. Nämä algoritmit kompensoivat läpinäkyvän alustan tuomia ainutlaatuisia optisia ominaisuuksia.
Tuloksena on tarkka värintoisto tausta-olosuhteista riippumatta, mikä varmistaa tasaisen suorituskyvyn eri asennusympäristöissä.
Värisyvyyden vertailu
8-bittinen standardi
16.7M
värit
10-bittinen (meidän näyttömme)
1.07B
värit
Värin suorituskykymittarit
sRGB-peitto
Väriavaruus99.2%
Lähes{0}}täydellinen verkkoverkon vakioväriavaruuden kattavuus, mikä varmistaa digitaalisen sisällön tarkan väriesityksen.
Adobe RGB -peitto
Ammattimainen valikoima87.5%
Erinomainen kattavuus valokuvauksessa ja suunnittelussa käytetystä laajennetusta ammattimaisesta väriavaruudesta.
Värien tarkkuus
Pienempi tai yhtä suuri kuin 2,0
Delta E
Ammattimainen värin tarkkuusstandardi
Täyttää väritarkkuuden ammattistandardit ja varmistaa, että värit näyttävät sisällöntuottajien tarkoittamilta.
Värien yhtenäisyys
pienempi tai yhtä suuri kuin 5 %
Variaatio
Koko paneelin läpi
Vähäinen värivaihtelu näytön pinnalla takaa yhtenäisen katselukokemuksen mistä tahansa kulmasta.

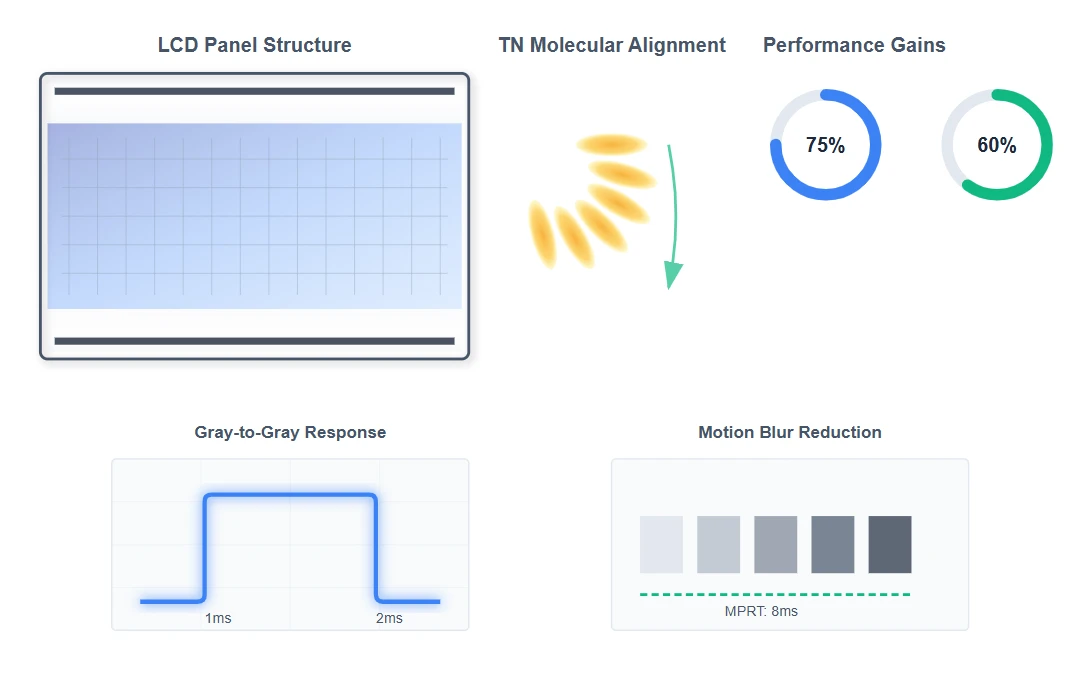

Vastausajan optimointi
Nopea{0}}nestekidetekniikka varmistaa tasaisen liikkeen ja minimaalisen epäterävyyden dynaamiselle sisällölle.
Nopea{0}}nestekidetekniikka
Tässä läpinäkyvässä näytössä saavutettu 1 ms:n harmaa---harmaa vasteaika johtuu patentoidusta nestekideformulaatiosta ja kehittyneestä soluvälin optimoinnista.
Vasteajan tekniset tiedot
Harmaa-–-harmaa vasteaika 1 ms
Mahdollistaa nopeat pikselien siirtymät harmaan sävyjen välillä, mikä vähentää liikeartefakteja nopeasti{0}}liikkuvassa sisällössä.
Elokuvan vasteaika (MPRT) 8 ms
Mittaa havaittua liikkeen epäterävyyttä synkronoitujen taustavalon skannaustekniikoiden avulla.
Teknologian edut
Twisted nemaattiset (TN) ominaisuudet parannettu polymeeristabiloinnilla
60 % pienempi molekyylien kytkentäajat verrattuna tavallisiin VA-paneeleihin
75 % vähemmän havaittuja liikeartefakteja edistyneen MPRT-toteutuksen ansiosta
Ihanteellinen suorituskyky dynaamiseen sisällön esittämiseen kaupallisissa ympäristöissä
Virranhallinta ja tehokkuus
Kehittyneet energian optimointistrategiat varmistavat korkean suorituskyvyn säilyttäen samalla tehokkaan virrankulutuksen.
Virrankulutus
Vähemmän tai yhtä suuri kuin 180 W
Nimelliskulutus täydellä kirkkaudella
Tulojännite
100-220V
AC maailmanlaajuinen yhteensopivuus
Tehotekijä
>0.95
Aktiivinen PFC-tehokkuus
Energian optimointistrategiat
Dynaaminen taustavalon ohjaus
Säätää taustavalon voimakkuutta sisällön kirkkauden perusteella, mikä vähentää virrankulutusta tummemmissa kohtauksissa.
Mukautuva kirkkaus
Säätyy automaattisesti ympäristön valaistusolosuhteisiin optimoiden näkyvyyden ja säästäen samalla energiaa.
Sisällön analyysi
Älykäs tehon skaalaus, joka perustuu sisällön monimutkaisuuteen ja liikeominaisuuksiin.
Maailmanlaajuinen yhteensopivuus
Laaja jännitealue eliminoi lisävoimankäsittelylaitteiden tarpeen.

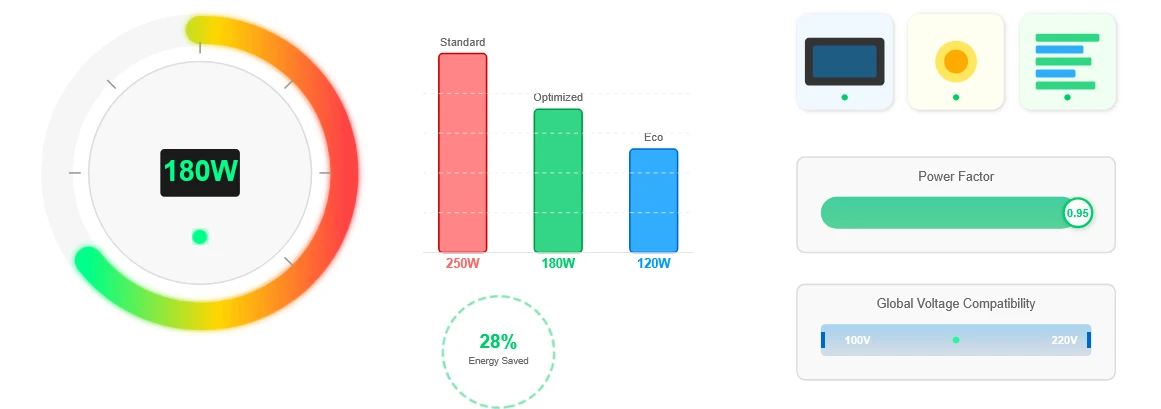

Virrankulutuksen vertailu
Sovellukset ja integrointiominaisuudet
27" x 10" läpinäkyvä kosketusnäyttö on erinomainen sovelluksissa, jotka vaativat samanaikaista näyttötoimintoa ja taustanäkyvyyttä.
Vähittäiskaupan vitriinit
Paranna tuotenäyttöjä interaktiivisella digitaalisella sisällöllä säilyttäen samalla todellisten tuotteiden näkyvyyden.
Museon näyttelyt
Tarjoa vuorovaikutteisia tietoja peittäen samalla kun säilytät esineiden ja näyttelyiden näkyvyyden.
Autojen näytöt
Esittele ajoneuvon ominaisuuksia interaktiivisilla peittokuvilla säilyttäen samalla ajoneuvon näkyvyyden.
arkkitehtoninen
Integroi rakennuselementteihin sekä tietojen näyttämiseksi että visuaalisen läpinäkyvyyden ylläpitämiseksi.
Integroinnin tekniset tiedot
Asennusvaihtoehdot
Monipuoliset asennusratkaisut erilaisiin asennusskenaarioihin:
VESA{0}}yhteensopivia kiinnityspisteitä
Saatavilla räätälöityjä asennuskiinnikkeitä
Seinä-, katto- ja vapaasti seisova vaihtoehdot
Suuntauksen joustavuus
Näyttö voidaan asentaa useisiin eri suuntiin:
Vaaka (vaaka) suunta
Pysty (pysty) suunta
Mukautetut kiertoasetukset saatavilla
Kosketustekniikka
Kehittyneet kosketusominaisuudet interaktiivisille sovelluksille:
Projisoitu kapasitiivinen kosketustekniikka
10-pisteen monikosketustuki
Sub-millimetrin kosketustarkkuus
Vettä ja pölyä hylkivä muotoilu
Liitettävyys ja ohjaus
Kattavat käyttöliittymävaihtoehdot:
HDMI, DisplayPort, USB{0}}C virtalähteellä
RS-232- ja TCP/IP-verkonhallinta
API integroitavaksi ohjausjärjestelmiin

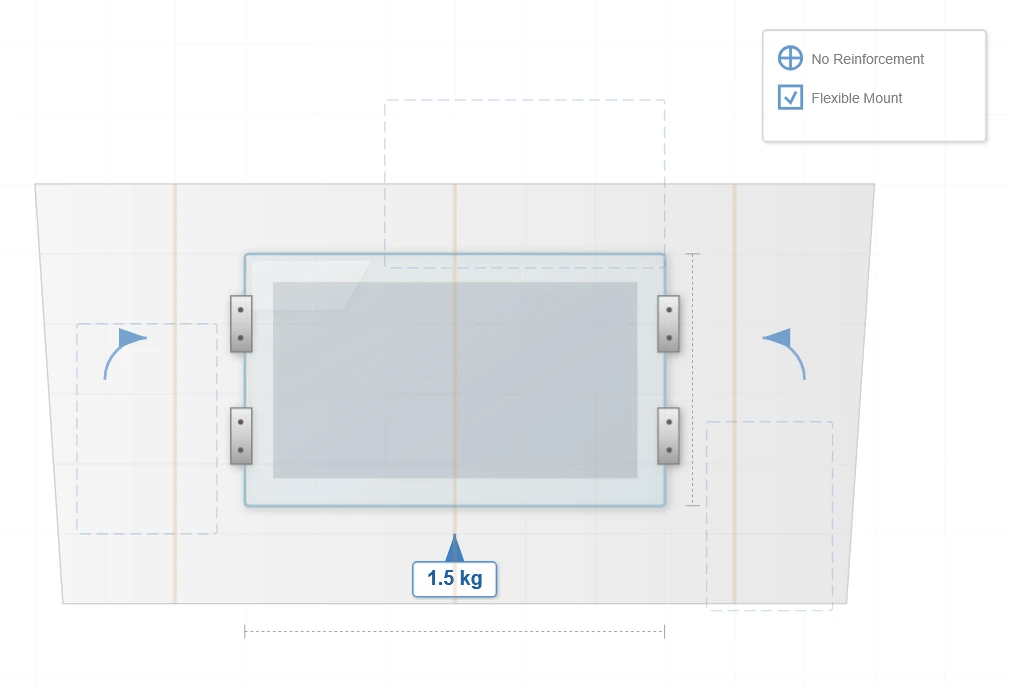

Asennuksen joustavuus
1,5 kg:n paneelin paino mahdollistaa seinäasennuksen-ilman vahvistusta useimmissa kaupallisissa rakennusympäristöissä. Tämä läpinäkyvä näyttö yhdistettynä monipuolisiin asennusvaihtoehtoihin ja suuntauksen joustavuuteen voidaan integroida saumattomasti erilaisiin arkkitehtonisiin ja kaupallisiin tiloihin.
