Bar-tyyppinen LCD-näyttötekniikka



Kattava tutkimus tekniikasta ihmettelee nykyaikaisten pitkänomaisten näyttöjärjestelmien takana, joissa tarkkuusvalmistus kohtaa innovatiivisen suunnittelufilosofian.

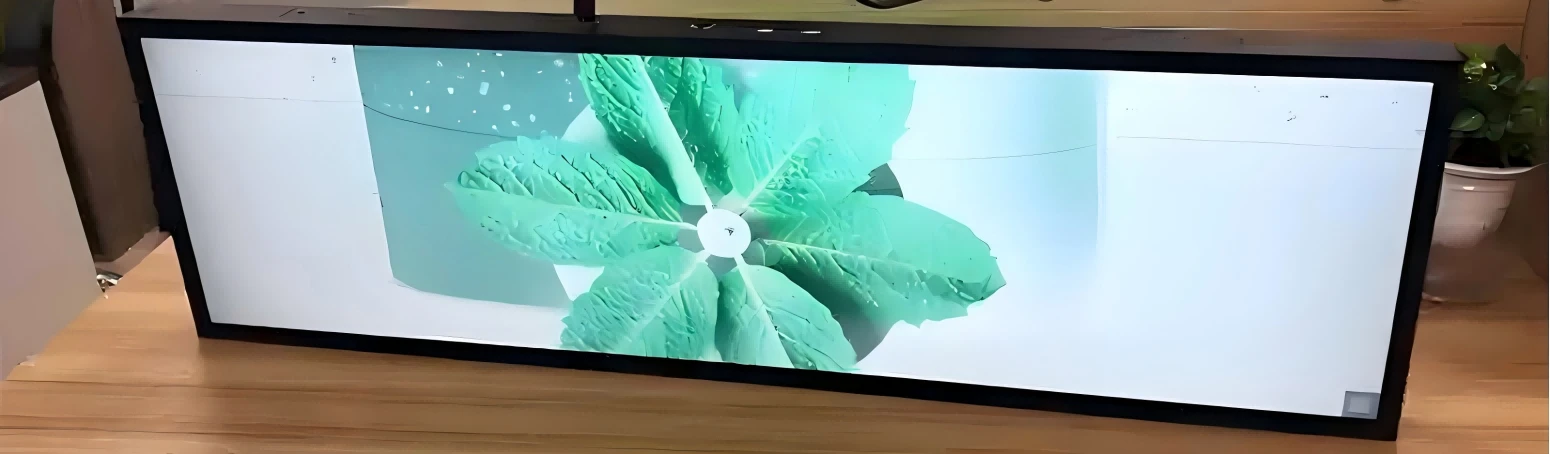

Bar-type LCD Display Screen



Bar{0}}tyyppisen LCD-näyttötekniikan kehitys edustaa huippusaavutusta modernissa visuaalisen viestinnän suunnittelussa, jossa tarkkuusvalmistus kohtaa innovatiivisen suunnittelufilosofian. Nämä erikoistuneet pitkänomaiset näytöt, jotka vaihtelevat pienikokoisista 28{4} tuuman kokoonpanoista laajoihin 49,5 tuuman toteutuksiin, edustavat edistyneen nestekideteknologian, kehittyneen optisen suunnittelun ja huippuluokan valmistusprosessien lähentymistä.



Tehokkaiden{0}}palkki-näyttöjen tuottamiseen vaadittava tekninen edistys vaatii monimutkaista ymmärrystä useista tekniikan aloista materiaalitieteestä lämmönhallintaan, optisesta fysiikasta elektroniseen integrointiin.



Tärkeimmät tekniset tiedot

Kokoalue

Pienistä 28 tuumasta laajoihin 49,5 tuuman toteutuksiin

Alustan paksuus

0,5–0,7 mm poikkeuksellisilla tasaisuustoleransseilla

Soluväli

3,5 - 4,5 mikrometriä tarkalla etäisyydellä

Vastausaika

Optimoitu nopeisiin siirtymiin ja liikkeenhallintaan

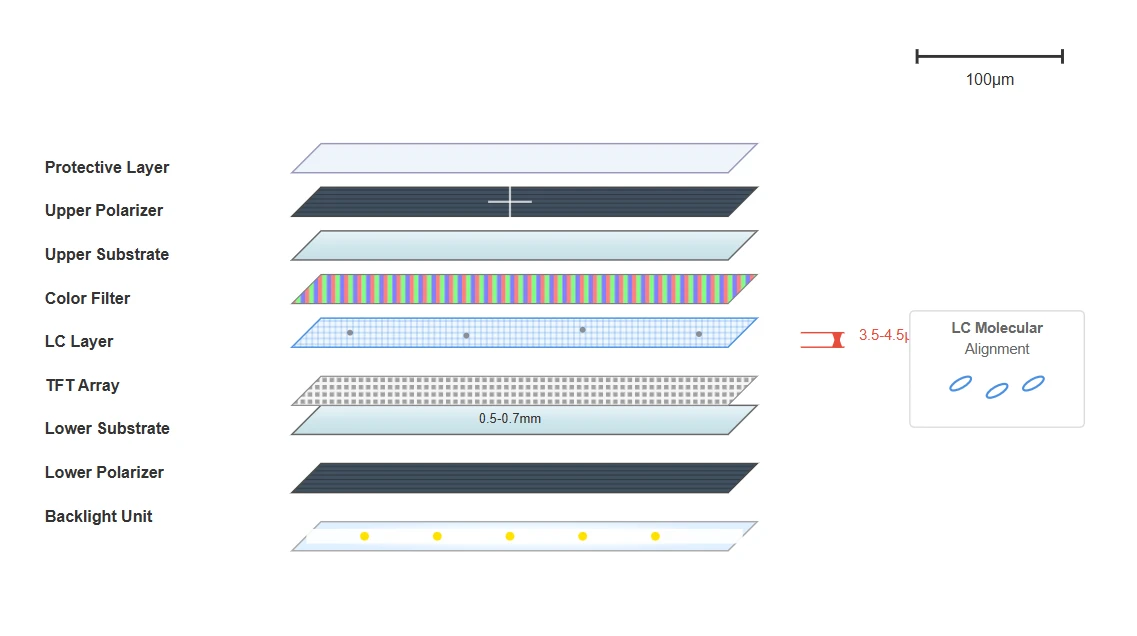

Perustason LCD-näytön arkkitehtuuri ja komponenttien integrointi



Ammattimaisten bar{0}}tyyppisten LCD-näyttöjärjestelmien ytimenä on huolellisesti suunniteltu kerrosrakenne, joka koostuu useista toiminnallisista kerroksista, joista jokaisella on tärkeä rooli kuvanmuodostuksessa ja näytön suorituskyvyssä.



Perusarkkitehtuuri alkaa tarkasti{0}}valmistetuista lasisubstraateista, joissa käytetään tyypillisesti erittäin-ohuita alumiinisilikaatti- tai borosilikaattikoostumuksia, jotka käyvät läpi laajoja kemiallisia vahvistusprosesseja. Näiden substraattien, joiden paksuus on 0,5–0,7 mm, on säilytettävä poikkeuksellinen tasomaisuustoleranssi, joka on alle 20 mikrometriä koko pinta-alaltaan tasaisten nestekidesoluvälien varmistamiseksi.



Itse nestekidekerros edustaa molekyylitekniikan ihmettä, ja siinä käytetään huolellisesti muotoiltuja nemaattisia nestekideseoksia, jotka on optimoitu laajalle lämpötila-alueelle ja nopeille vasteajoille. Nykyaikaisissa palkki-tyyppisissä näytöissä käytetään edistyneitä nestekidenäyttöjä, jotka sisältävät fluorattuja yhdisteitä ja erikoisseostusaineita, jotka parantavat dielektristä anisotropiaa mahdollistaen alhaisemmat käyttöjännitteet säilyttäen samalla erinomaiset optiset ominaisuudet.

Fundamental LCD Display Screen Architecture and Component Integration



Kriittinen ulottuvuus

Kriittinen soluväli, jota pidetään 3,5–4,5 mikrometrissä tarkasti jakautuneiden välihiukkasten avulla, määrittää optiset perusominaisuudet.

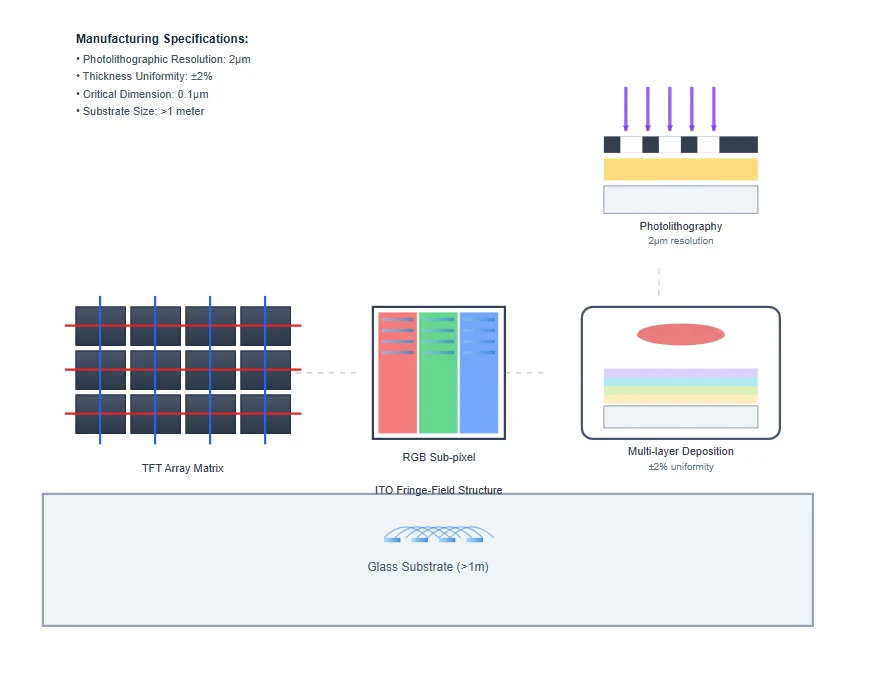

Edistyksellinen TFT Array Manufacturing ja Pixel Architecture



Advanced TFT Array Manufacturing and Pixel Architecture



Valmistuksen tarkkuus

Fotolitografinen tarkkuus 2 mikrometriin asti

Paksuuden tasaisuus suurilla alustoilla 2 %:n sisällä

Kriittinen mittasäätö 0,1 mikrometrin sisällä

Kehittyneet kuivaetsaustekniikat elektrodikuvioita varten

Ohut{0}}kalvotransistori (TFT) -matriisin valmistusprosessi pylväs--tyyppisille LCD-näyttötuotteille vaatii poikkeuksellista tarkkuutta valolitografisessa kuvioinnissa ja ohut{2}}kalvopinnoitustekniikoissa. Nykyaikaiset tuotantolaitokset käyttävät moni-kammioklusterityökaluja amorfisen piin tai matalan lämpötilan polypiikerrosten kerrostamiseen, jolloin saavutetaan paksuuden tasaisuus 2 %:n sisällä yli yhden metrin alustan mitoissa.



Fotolitografisessa prosessissa käytetään edistyneitä vaihe{0}}ja-toistovalotusjärjestelmiä, joiden resoluutio on jopa 2 mikrometriä, mikä mahdollistaa korkean-tiheyden pikseliryhmien luomisen minimaalisilla kehysvaatimuksilla.



Jokainen pikselirakenne sisältää kehittyneitä sub-pikselijärjestelyjä, jotka on optimoitu bar--tyyppisille kuvasuhteille. Yleensä niissä käytetään muunnettuja RGB-raitakuvioita tai kehittyneitä PenTile-järjestelyjä, jotka maksimoivat havaitun resoluution ja minimoivat virrankulutuksen.



Pikselielektrodisuunnittelussa käytetään indium-tinaoksidikuvioita (ITO) erityisillä reuna-kenttärakenteilla, mikä luo usean-verkkoalueen kohdistuskonfiguraatioita, jotka parantavat merkittävästi katselukulman suorituskykyä. Nämä elektrodikuviot läpikäyvät tarkat etsausprosessit käyttämällä kehittyneitä kuivaetsaustekniikoita, jolloin saavutetaan kriittisten mittojen hallinta 0,1 mikrometrin sisällä.



Optisen filmipinon suunnittelu ja valonhallinta

Ammattimaisten bar{0}}tyyppisten LCD-näyttöjärjestelmien optinen kalvopino edustaa monimutkaista erikoispolymeerikalvojen kokoonpanoa, joista jokainen on suunniteltu suorittamaan tiettyjä valonhallintatoimintoja. Taustavaloyksikkö käyttää reuna-valaistuja LED-kokoonpanoja, joissa on kehittyneitä valonohjainlevyjä (LGP), jotka on valmistettu tarkkuusruiskuvalulla tai laser{3}}etsatulla akryyliprosesseilla.



Näissä LGP-laitteissa on mikro-strukturoituja kuvioita, joiden tiheysjakaumat vaihtelevat, jolloin saavutetaan yli 85 %:n kirkkauden tasaisuus koko näytön pinnalla ja säilytetään minimaaliset paksuusprofiilit, jotka sopivat palkki-tyyppisille muototekijöille.

Taustavalotekniikka

Edge{0}}valaistu LED-määritykset

Tarkka sijoitus takaa tasaisen valaistuksen

Valonohjainlevyt

Mikro-strukturoidut kuviot vaihtelevalla tiheydellä

Kirkkaus Tasaisuus

Yli 85 % koko näytön pinnasta

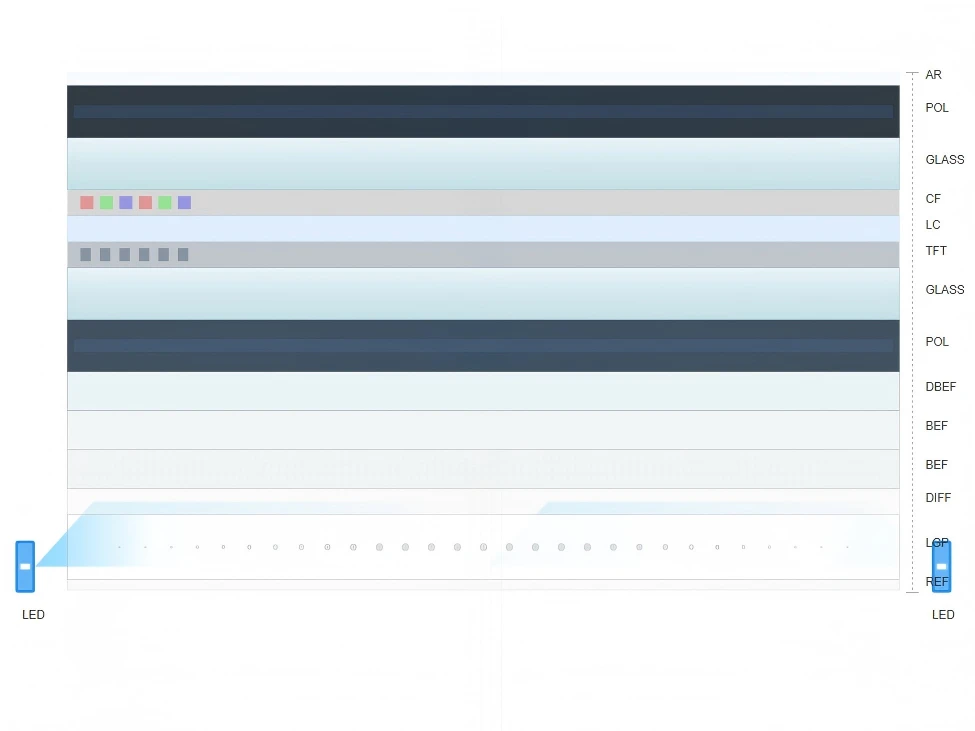

Diffusion and Enhancement Films

Diffuusio- ja tehostuskalvot

Diffuusiokalvokerroksissa käytetään edistyneitä mikro-linssirakenteita tai tilavuusdiffuusiohiukkasia, jotka homogenisoivat valon jakautumisen ja säilyttävät korkean siirtotehokkuuden. Nykyaikaiset toteutukset käyttävät moni-kerroksisia diffuusiopinoja, joissa on asteittainen taitekerroinprofiili.

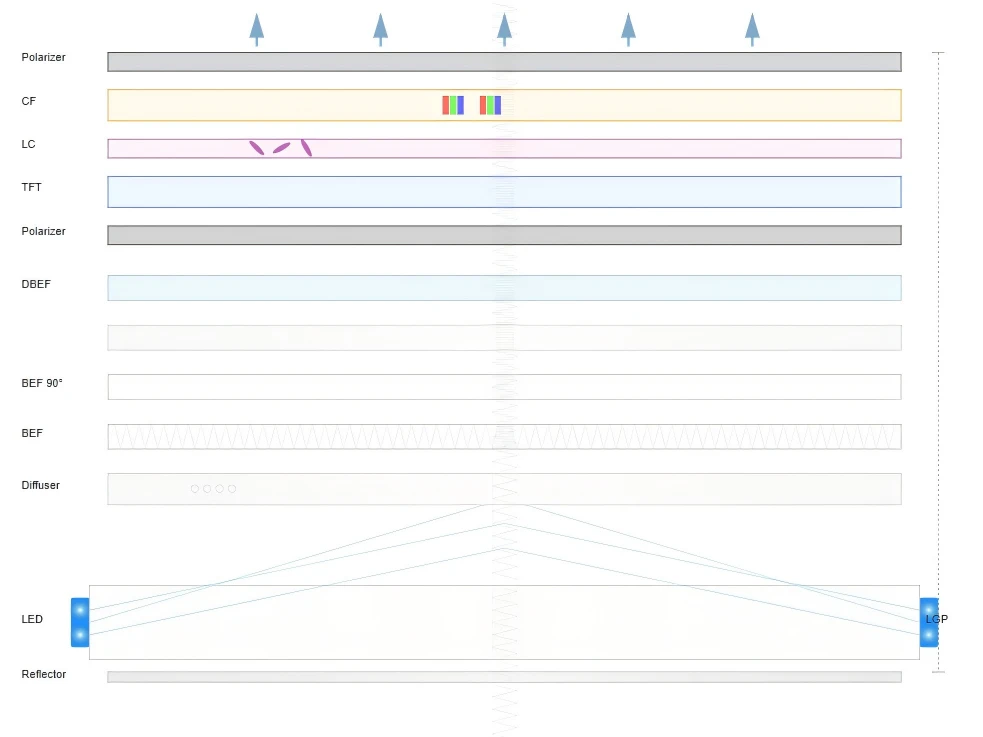

Polarizer Technology

Polarisointitekniikka

Polarisointikalvoissa käytetään venytettyjä polyvinyylialkoholikerroksia (PVA), joihin on lisätty jodia tai dikroista väriainetta yli 99,95 %:n polarisaatiotehokkuuden saavuttamiseksi. Edistyneissä kokoonpanoissa käytetään monikerroksisia kompensaatiokalvoja, mukaan lukien neljännesaaltolevyt.

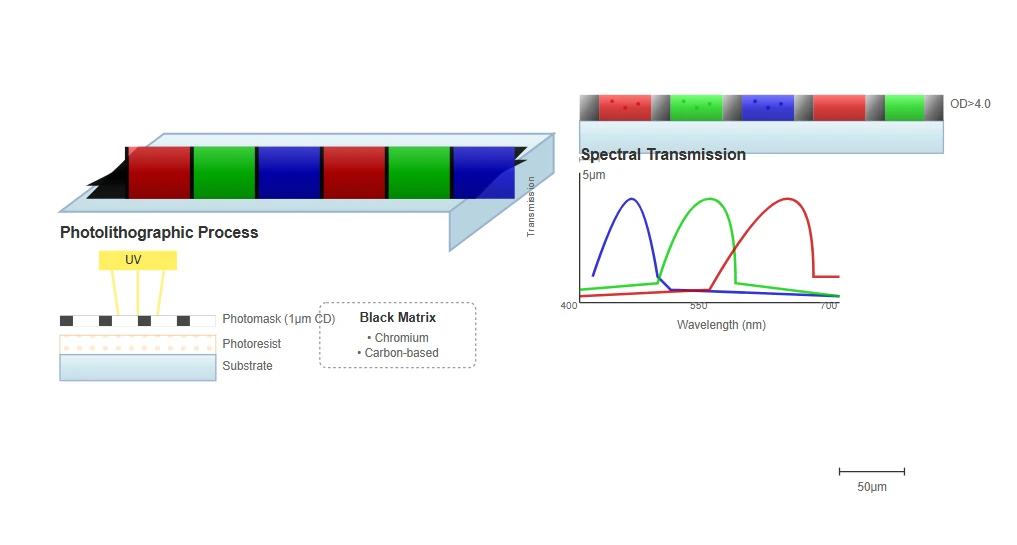

Värisuodatinryhmän valmistus ja spektrin optimointi



Color Filter Array Manufacturing and Spectral Optimization



Black Matrixin tekniset tiedot

Optical Density >4.0

Kuvion leveys Niin kapea kuin 5 μm

Materiaalivaihtoehdot kromi tai hiili{0}}pohjainen

Palkki{0}}tyyppisten LCD-näyttötuotteiden värisuodatinryhmän valmistusprosessissa käytetään pitkälle kehitettyjä fotolitografisia tekniikoita käyttämällä pigmentoituja fotoresistejä tai edistyneitä tulostusmenetelmiä. Nykyaikaisessa värisuodatintuotannossa käytetään korkean-resoluution fotomaskeja, joissa on kriittisten mittojen hallinta aina 1 mikrometriin asti, mikä mahdollistaa korkean-tiheyden pikseliryhmien luomisen minimaalisilla pikselivälillä-.



Pigmenttidispersiokoostumuksia optimoidaan laajasti, jotta saavutetaan tavoitevärimaattisuuskoordinaatit säilyttäen samalla korkea siirtotehokkuus ja pitkäaikainen -värivakaus.



Yksittäisiä värin ala Näillä rakenteilla on ratkaiseva rooli kontrastisuhteiden parantamisessa ja värien ylikuulumisen estämisessä vierekkäisten ali{6}}pikseleiden välillä.



Edistyneissä valmistusprosesseissa käytetään monikerroksisia mustamatriisia{0}}asteikolla ja optisilla ominaisuuksilla, jotka optimoivat aukkosuhteen ja kontrastin välisen tasapainon.



Lämmönhallintajärjestelmät ja luotettavuustekniikka



Lämmönhallinta ammattimaisissa baari{0}}tyyppisissä LCD-näyttöjärjestelmissä vaatii kehittyneitä suunnittelumenetelmiä, jotta voidaan vastata ainutlaatuisiin haasteisiin, joita pitkänomaiset muototekijät ja korkeat{1}}kirkkausvaatimukset aiheuttavat. Lämpösuunnittelu sisältää useita lämmönpoistostrategioita, mukaan lukien kehittyneet lämpöputkikokoonpanot, höyrykammion jäähdytysjärjestelmät ja strategisesti sijoitetut lämpörajapintamateriaalit.

LED-taustavalon jäähdytys

Alumiini-pohjaiset metalliytimet painetut piirilevyt (MCPCB:t), joiden lämmönjohtavuus ylittää 2,0 W/m·K, yhdistettynä tarkkuus-koneistettuihin jäähdytyslevyihin.

  • Optimoidut evien geometriat maksimaalisen pinta-alan saavuttamiseksi
  • Alhaisen impedanssin lämpörajapintamateriaalit

Lämmönjakojärjestelmät

Kehittyneet lämpöputkikokoonpanot ja höyrykammion jäähdytysjärjestelmät, jotka siirtävät lämpöä tehokkaasti pois kriittisistä komponenteista.

  • Strategisesti vedetyt lämpöputket tasaista poistumista varten
  • Höyrykammiot{0}}kaksiulotteiseen lämmön levittämiseen

Järjestelmän-tason lämpösuunnittelu

Kehittyneet ilmavirtausmallit ja lämpösimulaatiotyökalut ohjaavat kotelon suunnittelua optimaaliseen konvektiiviseen jäähdytykseen.

  • Akustisen kohinan minimointistrategiat
  • Tasainen lämpötilan jakautuminen paneelissa

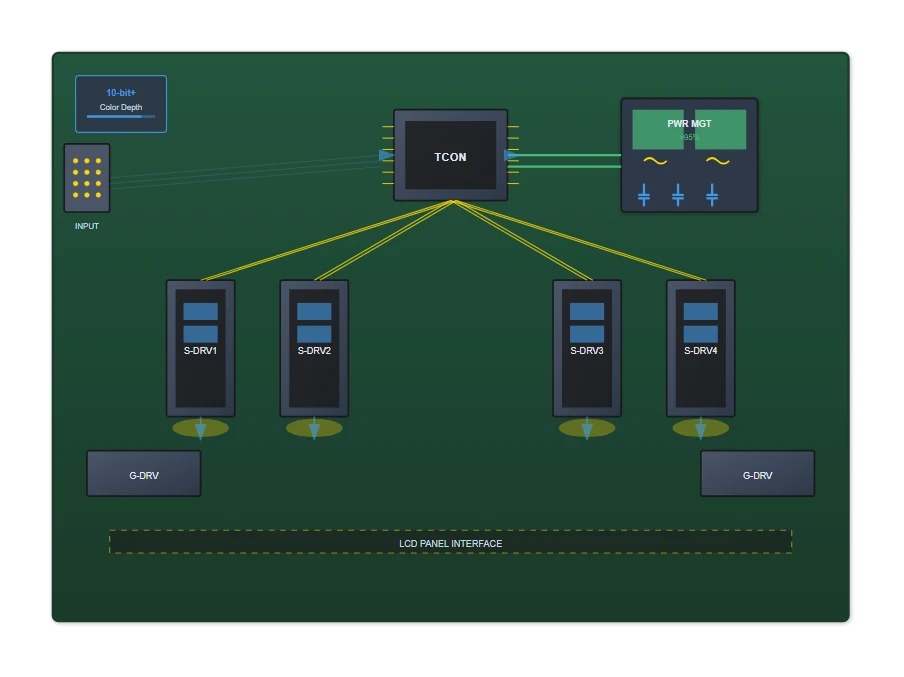

Ohjainelektroniikka ja signaalinkäsittelyarkkitehtuuri



Driver Electronics and Signal Processing Architecture



Suorituskykymittarit

Power Efficiency >95%

Värisyvyys yli 10 bittiä

Signaalin eheys{0}}nopea differentiaali

Pylväs{0}}tyyppisten LCD-näyttötuotteiden ohjainelektroniikkaarkkitehtuuri sisältää kehittyneitä ajoitusohjaimen (TCON) rakenteita, jotka on optimoitu ei--vakiomuotoisille kuvasuhteille ja laajennetuille vaakasuuntaisille resoluutioille. Nämä erikoistuneet ohjaimet käyttävät kehittyneitä algoritmeja pikselitietojen hallintaan, mukaan lukien mukautuvat virkistystaajuudet ja paikalliset himmennysohjausjärjestelmät, jotka optimoivat virrankulutuksen säilyttäen samalla kuvanlaadun.



Lähdeohjaimen integroidut piirit käyttävät korkean{0}}resoluution digitaalisia---analogiamuuntimia (DAC) 10-bittisellä tai korkeammalla värisyvyysominaisuuksilla, mikä mahdollistaa tasaisen gradientin toiston ja minimoi värijuovien artefakteja.



Porttiohjainpiirit käyttävät kehittyneitä latauksen-jakotekniikoita ja moni-tasoisia ajomenetelmiä minimoimaan virrankulutuksen ja varmistamaan nopean pikselilatauksen laajennetuissa vaakasuuntaisissa mitoissa. Nykyaikaisissa toteutuksissa käytetään siru-lasi-lasi (COG) tai chip{5}}on-film (COF) -pakkaustekniikkaa, mikä minimoi kehyksen mitat ja säilyttää signaalin eheyden nopeiden-differentiaaliliitäntöjen välillä.



Virranhallintajärjestelmät sisältävät kehittyneitä DC-DC-muuntimia, joiden hyötysuhde ylittää 95 % ja jotka käyttävät synkronista tasasuuntausta ja edistyneitä ohjausalgoritmeja tehohäviöiden minimoimiseksi.





Laadunvalvontamenetelmät ja suorituskyvyn validointi



Laadukas valmistus palkki{0}}tyyppisten LCD-näyttöjen tuotannossa edellyttää kattavia laadunvalvontamenetelmiä, jotka kattavat sekä prosessin-seurannan että lopputuotteen validoinnin. Automaattiset optiset tarkastusjärjestelmät (AOI), jotka on varustettu korkearesoluutioisilla kameroilla ja kehittyneillä kuvankäsittelyalgoritmeilla, havaitsevat mikroskooppiset viat TFT-ryhmissä, värisuodattimissa ja kootuissa paneeleissa, joiden tunnistusominaisuudet ovat jopa 5 mikrometrin mittaisia.



Automaattiset tarkastusjärjestelmät



Viantunnistusominaisuudet

Laajoihin vikatietokantoihin koulutetut koneoppimisalgoritmit saavuttavat yli 99,5 % kriittisten vikaluokkien havaitsemisasteet.
Hiukkasten tunnistus Suurempi tai yhtä suuri kuin 5 μm
Viivavirheet Leveys on suurempi tai yhtä suuri kuin 3 μm
Mura Detection 0,5 % luminanssin vaihtelu

Tarkastuksen kattavuus

 TFT-ryhmän kuvion vahvistus
Värisuodattimen vikojen tarkastus
Soluvälin tasaisuuden varmistus
Lopullisen kokoonpanon laadunvalvonta

Suorituskyvyn validointi



Optisen suorituskyvyn testaus

Kehittyneet kolorimetriset ja fotometriset mittausjärjestelmät luonnehtivat näytön suorituskykyä eri parametreilla.
Parametri
Mittausjärjestelmä
Tarkkuus
Luminanssin tasaisuus
Kuvauskolorimetri
±2%
Värivalikoima
Spektroradiometri
ΔE < 0,5
Katselukulmat
Goniofotometri
±1 astetta


Ympäristötestaus

Lämpötilavaihtelu: -20 asteesta 60 asteeseen
Kosteusaltistus: 95 % RH @ 40 astetta
Mekaaninen jännitys- ja tärinätestaus
Nopeutetut ikääntymisprotokollat

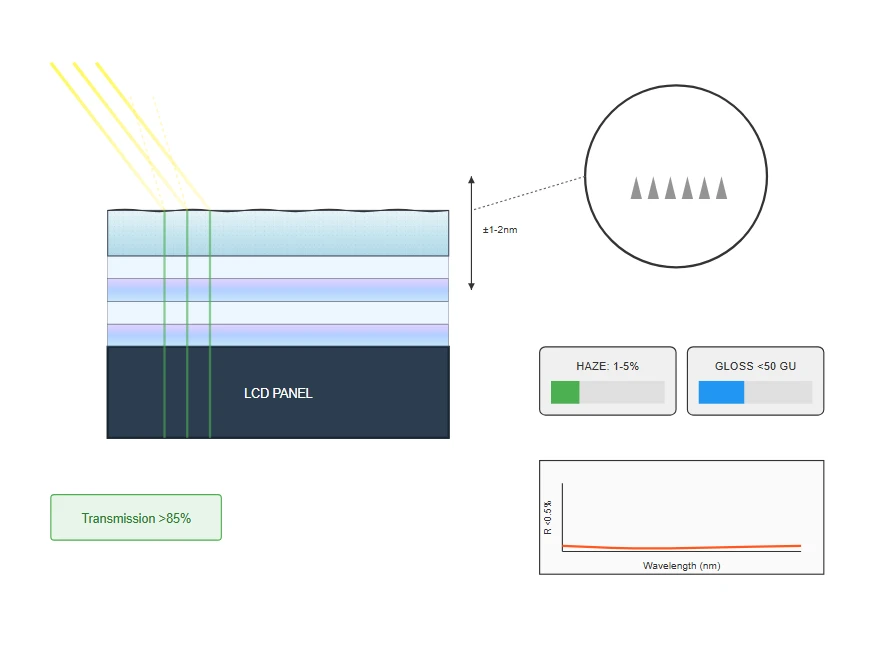

Pintakäsittelytekniikat ja{0}}häikäisynestoratkaisut



Ammattimainen baari-tyyppiset LCD-näyttötuotteet sisältävät edistyksellisiä pintakäsittelytekniikoita, jotka optimoivat näkyvyyden haastavissa ympäristön valaistusolosuhteissa. Häikäisynestokäsittelyissä käytetään joko syövytettyjä lasipintoja kontrolloiduilla karheusparametreilla tai monikerroksisia pinnoitusjärjestelmiä, joissa on nano-rakenteisia hiukkasia.



Näillä hoidoilla saavutetaan optimaalinen tasapaino häikäisyn vähentämisen ja kuvan selkeyden välillä pitäen sameusarvot välillä 1-5 % ja saavuttaen samalla alle 50 kiiltoyksikön kiiltotason 60 asteen mittauskulmissa.



E Näissä pinnoitteissa käytetään vuorotellen korkean ja alhaisen taitekertoimen materiaaleja, jotka on kerrostettu magnetronisputterointi- tai elektronisuihkuhaihdutusprosesseilla, ja kerrospaksuuden säätö on yksittäin 1-2 nanometrissä.



Edistyneet toteutukset sisältävät gradientti-indeksirakenteita tai koi-silmävaikutteisia nano-kuvioita, jotka tarjoavat laajakaistan heijastuksenesto-suorituskykyä säilyttäen samalla mekaanisen kestävyyden.

Surface Treatment Technologies and Anti-Glare Solutions


Häikäisynesto--ominaisuudet
Sumuarvo: 1-5 %
Kiiltoaste:<50 GU @60°
Transmission:>85%
Heijastamaton -teho
Heijastus:<0.5% (visible)
Layer Control: ±1-2nm
Kestävyys: 7H kynän kovuus

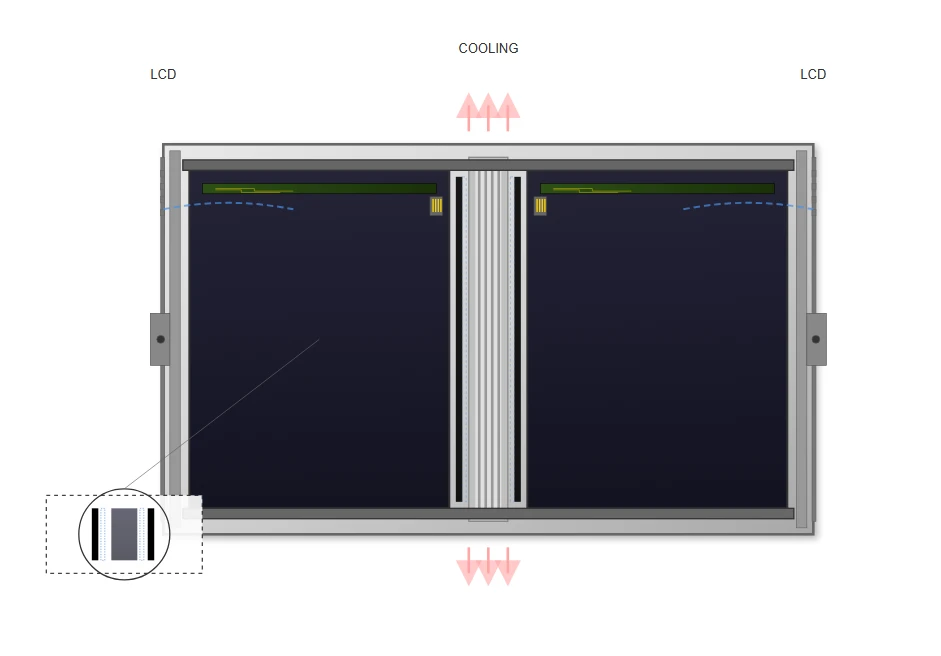

Integrointiteknologiat kaksipuolisille{0}}kokoonpanoille



Kaksipuoleiset -palkki--tyyppiset LCD-näytöt asettavat ainutlaatuisia suunnitteluhaasteita, jotka edellyttävät erikoistuneita mekaanisia rakenteita ja lämmönhallintastrategioita. Näissä kokoonpanoissa käytetään kehittyneitä optisia eristystekniikoita valovuodon estämiseksi vastakkaisten näyttöpintojen välillä, erityisiä valonsuojakerroksia ja tarkasti suunniteltuja ilmarakoja.



Key Engineering Considerations

Keskeiset suunnittelunäkökohdat

Mekaaninen suunnittelu

Tarkasti{0}}koneistetut alumiinipuristeet tai teräsvahvikkeet, jotka säilyttävät rakenteen jäykkyyden ja minimoivat järjestelmän kokonaispaksuuden.

Optinen eristys

Erikoistuneet valoa estävät{0}}kerrokset ja tarkasti suunnitellut ilmaraot estävät valon vuotamisen vastakkaisten näyttöpintojen välillä.

Sähköarkkitehtuuri

Kehittyneet signaalinjakojärjestelmät, jotka synkronoivat sisällön toimituksen molemmille näyttöpinnoille säilyttäen samalla itsenäiset ohjausominaisuudet.

Lämmönhallinta

Kaksisuuntaiset lämmönpoistostrategiat, jotka sisältävät usein keskusjäähdytyskanavia tai kehä{0}}asennettuja lämmönpoistorakenteita.

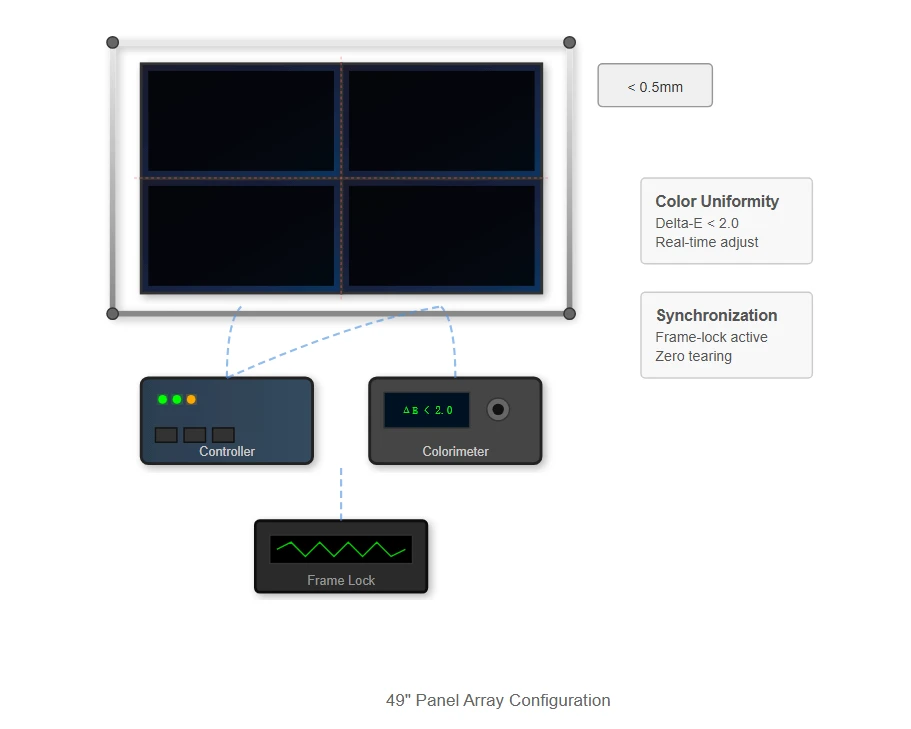

Light Box -integraatio ja usean{0}}näytön määritykset



Valolaatikko-LCD-näyttöjärjestelmät, erityisesti ne, jotka käyttävät useita 49{2}} tuuman paneeleja koordinoiduissa kokoonpanoissa, vaativat poikkeuksellista tarkkuutta mekaanisessa kohdistuksessa ja värikalibroinnissa. Näissä järjestelmissä käytetään kehittyneitä asennuskehikkoja, joissa on mikrosäätömahdollisuus, mikä mahdollistaa saumattoman visuaalisen jatkuvuuden paneelien rajojen yli alle 0,5 millimetrin raon toleransseilla.



Värien kalibrointiprosessissa käytetään edistyneitä kolorimetrisiä palautejärjestelmiä, jotka jatkuvasti tarkkailevat ja säätävät yksittäisten paneelien ominaisuuksia ja säilyttävät värit tasalaatuisina Delta-E-arvoilla alle 2,0 koko näytön alueella.



Usean{0}}näytön kokoonpanojen signaalinkäsittelyarkkitehtuuri sisältää erikoistuneet videoseinäohjaimet edistyneillä skaalaus- ja ikkunointiominaisuuksilla. Nämä ohjaimet käyttävät kehittyneitä algoritmeja kehyksen kompensointiin ja kuvan vääntymiseen, mikä luo visuaalisesti saumattoman sisällön esityksen useilla fyysisillä näytöillä.



Synkronointijärjestelmät käyttävät tarkkoja ajoitusgeneraattoreita ja kehys-lukitusmekanismeja, jotka varmistavat ajallisen johdonmukaisuuden kaikissa näyttöelementeissä ja eliminoivat näkyvät repeytymät tai pätkivät artefaktit dynaamisen sisällön esittämisen aikana.

Light Box Integration and Multi-Display Configurations

Järjestelmävaatimukset

Mekaaninen kohdistus

Rakotoleranssit alle 0,5 millimetriä

Värien yhtenäisyys

Delta-E-arvot alle 2,0 taulukossa

Synkronointi

Tarkka ajoitus kehys{0}}lukkomekanismien avulla





Palkki-tyyppinen LCD vs. perinteiset näyttötekniikat



Tekninen näkökohta Bar{0}}tyyppinen LCD Perinteinen LCD OLED
Kuvasuhteen optimointi Erikoistunut pitkänomaisiin muotoihin Normaali 16:9 tai vastaava Rajoitetut vaihtoehdot palkkimuodoille
Virrankulutus Optimoitu kapealle profiilille Korkeampi vastaavalla alueella Muuttuva, usein korkeampi
Katselukulmat Tehostettu usean{0}}näkymän skenaarioihin Hyvä, standardi toteutus Erinomainen, mutta kallis
Kirkkaus Tasaisuus Ylivertainen (85 %+ pinnalla) Hyvä (75-80 %) Muuttuva, mahdollinen poltto-
Kustannustehokkuus Erikoistunut, kohtalainen Suuri volyymi, alhaisemmat kustannukset Korkeammat, erityisesti suuret formaatit
Usean{0}}paneelin integrointi Suunniteltu saumattomille ryhmille Mahdollista, mutta vähemmän optimoitua Haastava, korkea hinta
