Näyttötekniikan kehitys
Näyttötekniikan kehitys on saavuttanut vallankumouksellisen virstanpylvään läpinäkyvien joustavien kalvonäyttöjärjestelmien kehityksen myötä. Nämä huippuluokan näytöt edustavat paradigman muutosta visuaalisen tiedon integroitumisessa fyysisiin ympäristöihin ja tarjoavat ennennäkemättömiä mahdollisuuksia vähittäiskaupan, arkkitehtonisiin ja kaupallisiin sovelluksiin.
Läpinäkyvä näyttötekniikka, erityisesti 27" x 10" muotokerroin 1920x1080 Full HD -resoluutiolla, osoittaa edistyneen suunnittelun, joka tarvitaan tasapainottamaan optista selkeyttä näytön suorituskyvyn kanssa.

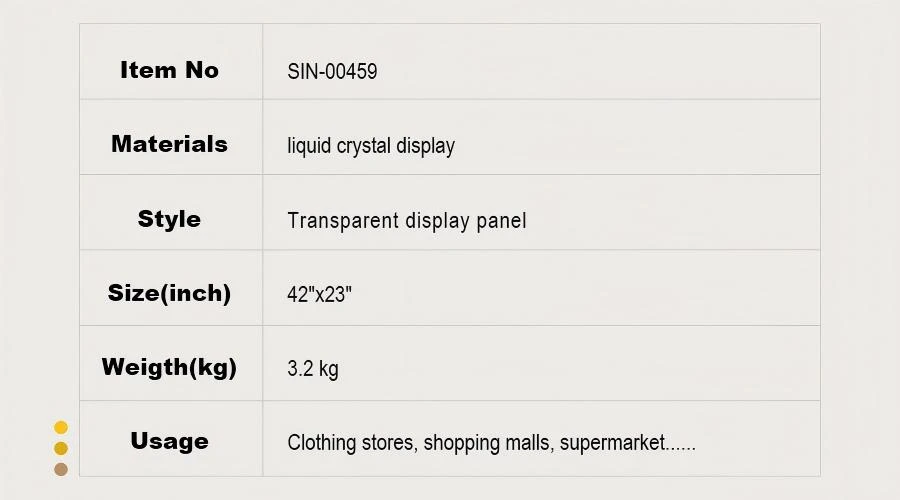

Tärkeimmät tekniset tiedot
Mitat
27" x 10" muotokerroin 2,7:1 kuvasuhteella
Resoluutio
1920 x 1080 Full HD 81,48 PPI:n tiheydellä
Kirkkaus
200/600 cd/m² (APL 100 %/25 %)
Läpäisevyys
43 % valonläpäisykyky optisella kirkkaudella

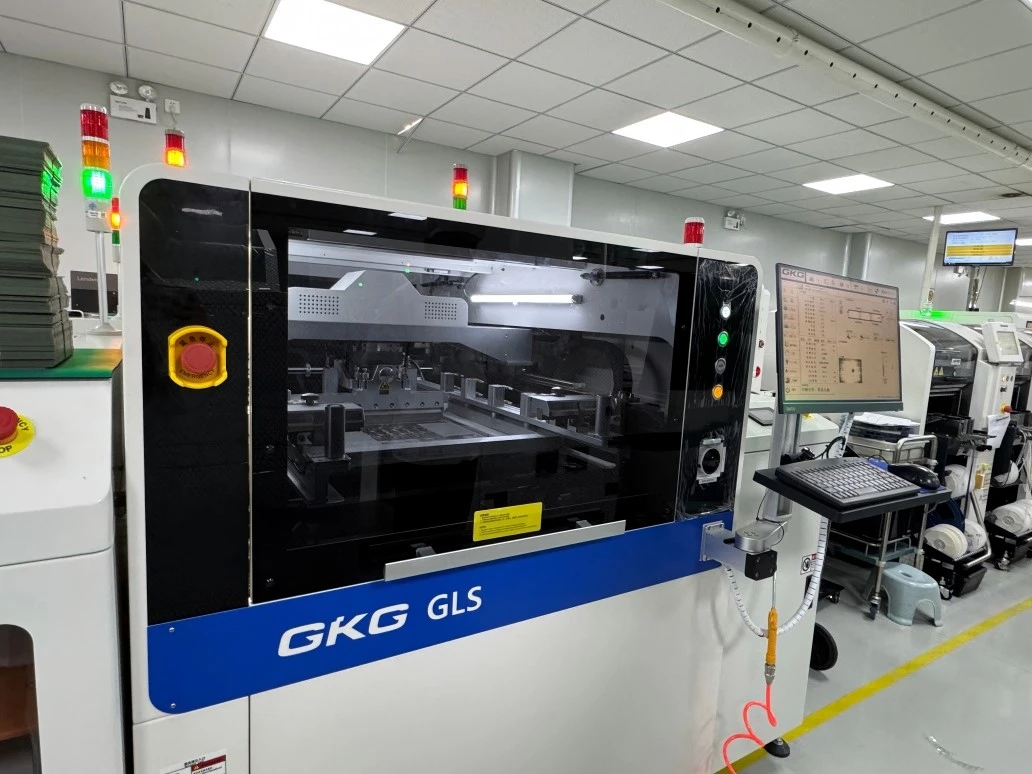

Core Panel Technology ja valmistusprosessi
Modernien läpinäkyvien näyttöjen perusta on kehittynyt paneelitekniikka, joka saavuttaa huomattavan 43 % valonläpäisykyvyn säilyttäen samalla visuaalisen tarkkuuden. Tämä erityinen läpäisyprosentti edustaa optimaalista tasapainoa, joka saavutetaan tarkkuusvalmistusprosesseilla.
Läpinäkyvä näyttöpaneeli hyödyntää monimutkaista läpinäkyvien johtavien oksidien (TCO) matriisia, ensisijaisesti indiumtinaoksidia (ITO), joka on kerrostettu magnetronisputteroinnilla 300 asteen lämpötiloissa ja kerrostumisnopeudella 50-100 nm/minuutti.
Valmistusprosessi alkaa alustan valmistelulla, jossa ultra-kirkas lasi, jonka rautapitoisuus on alle 0,1 %, käy läpi monivaiheisen puhdistusprosessin, johon kuuluu ultraäänikylpyjä 60 asteessa 15 minuutin ajan, jota seuraa plasmakäsittely 150 W teholla 120 sekunnin ajan. Tämä varmistaa, että pintaenergiatasot ylittävät 72 dyneä/cm, mikä on kriittistä myöhemmän kerroksen tarttuvuuden kannalta.
Pikseliarkkitehtuuri käyttää ainutlaatuista kokoonpanoa, jossa kukin ali{0}}pikseli vie vain 35 % sille määritetystä alueesta ja jättää 65 % läpinäkyväksi. Tämä muotoilu mahdollistaa 43 %:n kokonaisvalonläpäisevyyden säilyttäen samalla 1500:1-kontrastisuhteen. Pikselien välinen etäisyys, joka tunnetaan nimellä aukkosuhde, on laskettu tarkasti 0,126 mm:ksi, mikä optimoi läpinäkyvyyden ja kuvanlaadun välisen tasapainon.
Tarkkuusvalmistus
Polymeeridispersiot nestekidekerrokset, joiden paksuusvaihtelut on säädetty ±2 nanometrin tarkkuudella
Valmistusprosessin yleiskatsaus
Ultra-kirkas lasi, jonka rautapitoisuus on alle 0,1 %, käy läpi monivaiheisen puhdistuksen, johon kuuluu ultraäänikylpy 60 asteessa 15 minuutin ajan.
Substraatteja käsitellään plasmalla 150 W teholla 120 sekunnin ajan, jotta pintaenergiatasot ylittävät 72 dyneä/cm optimaalisen kerroksen tarttuvuuden saavuttamiseksi.
Indiumtinaoksidi (ITO), joka on kerrostettu magnetronisputteroinnilla 300 asteen lämpötiloissa saostusnopeudella 50-100 nm/minuutti.
Tarkka pikseliarkkitehtuuri, jossa kukin osa{0}}pikseli vie vain 35 % sille määrätystä alueesta, jättäen 65 % läpinäkyväksi optimaalisen valon läpäisyn saavuttamiseksi.
Taustavalon suunnittelu ja kirkkauden hallinta
Kehittyneet taustavalojärjestelmät mahdollistavat optimaalisen kirkkauden hallinnan säilyttäen samalla läpinäkyvyyden ja energiatehokkuuden
Kaksinkertainen kirkkausarvo 200/600 cd/m² (APL 100 %/25 %) paljastaa edistykselliset taustavalon hallintaominaisuudet. Taustavalojärjestelmä käyttää reuna-valaistua LED-tekniikkaa ja kvanttipisteparannusfilmejä (QDEF), jotka saavuttavat 92 % DCI-P3-värialasta.
LED-ryhmä koostuu 240 erillisestä diodista, jotka on järjestetty kahdeksaan vyöhykkeeseen, joista kutakin voidaan ohjata itsenäisesti 3 840 Hz:n pulssi{2}-leveysmodulaatiolla (PWM) näkyvän välkynnän poistamiseksi.
Kirkkauden vaihtelu 200 cd/m² täydellä valkoisella (APL 100 %) ja 600 cd/m² 25 % ikkunakuviolla osoittaa edistyneitä paikallisia himmennysalgoritmeja. Nämä algoritmit käsittelevät saapuvat videosignaalit reaaliajassa{5}} ja analysoivat luminanssijakaumaa 384 vyöhykkeen (16 x 24 ruudukko) välillä 8 millisekunnin vasteajalla.
Lämpötilan kompensointipiirit säätävät LED-virran 350 mA:sta 5 asteessa 280 mA:iin 45 asteessa varmistaen vakaan kirkkauden koko käyttölämpötila-alueella. Lämmönhallintajärjestelmä sisältää alumiiniset lämmönlevittimet, joiden lämmönjohtavuus on 237 W/m·K ja jotka pitävät liitoslämpötilat alle 85 asteessa jopa maksimikirkkausasetuksissa.
8 itsenäistä vyöhykettä
Tarkka paikallinen himmennyssäätö optimaalisen kontrastin saavuttamiseksi
3 840 Hz PWM
Poistaa näkyvän välkkymisen mukavan katselun takaamiseksi
Lämpötilakorvaus
Säilyttää tasaisen kirkkauden koko lämpötila-alueella
384 Zone Analysis
Reaaliaikainen{0}}luminanssijakauman käsittely

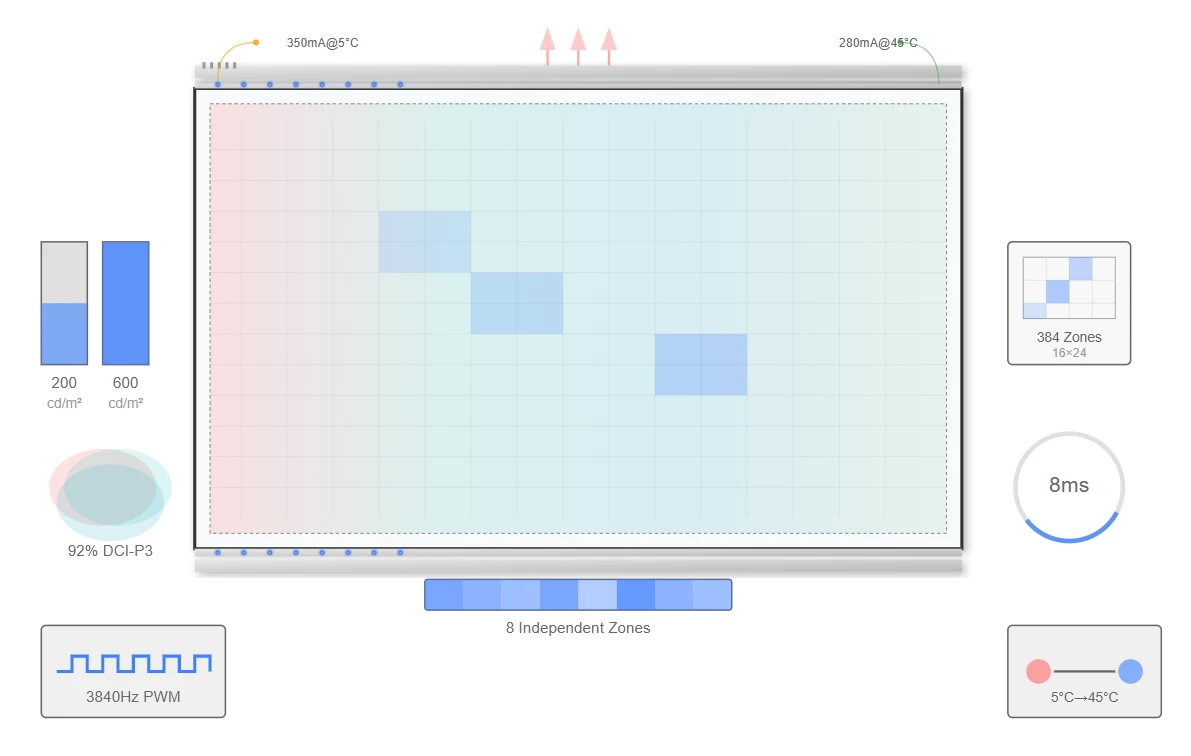

Kirkkaus Suorituskyky
Luminanssiteho eri olosuhteissa
Täysvalkoinen (APL 100 %) 25 % ikkunakuvio

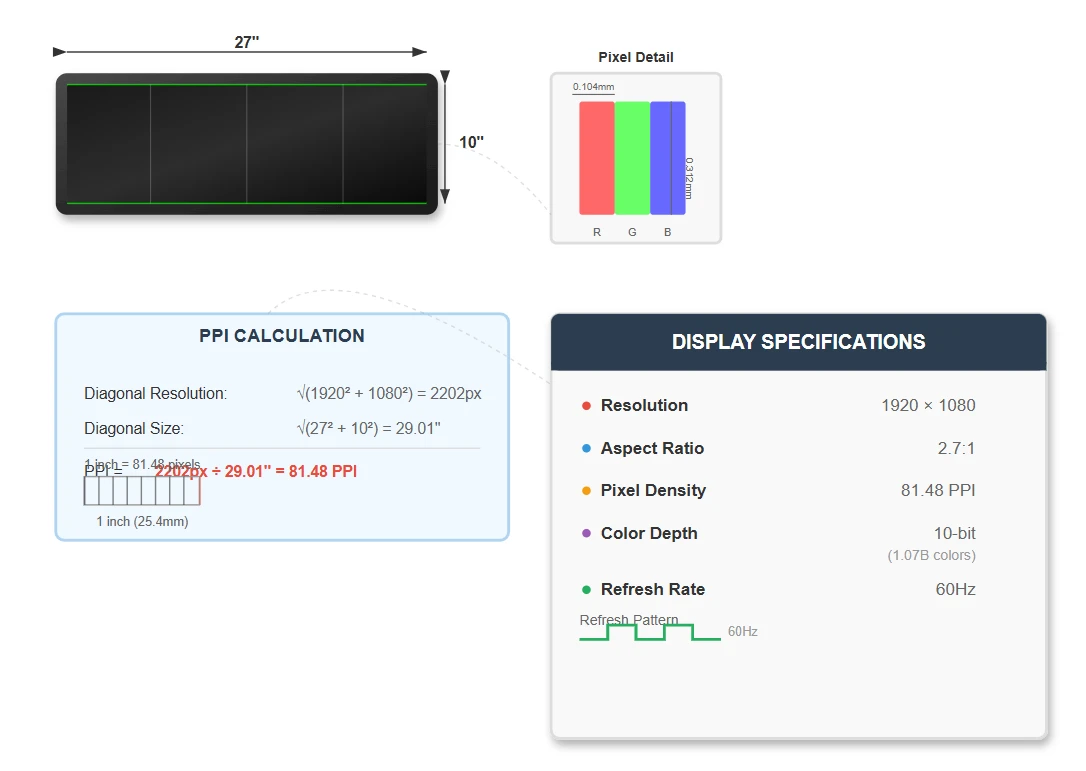

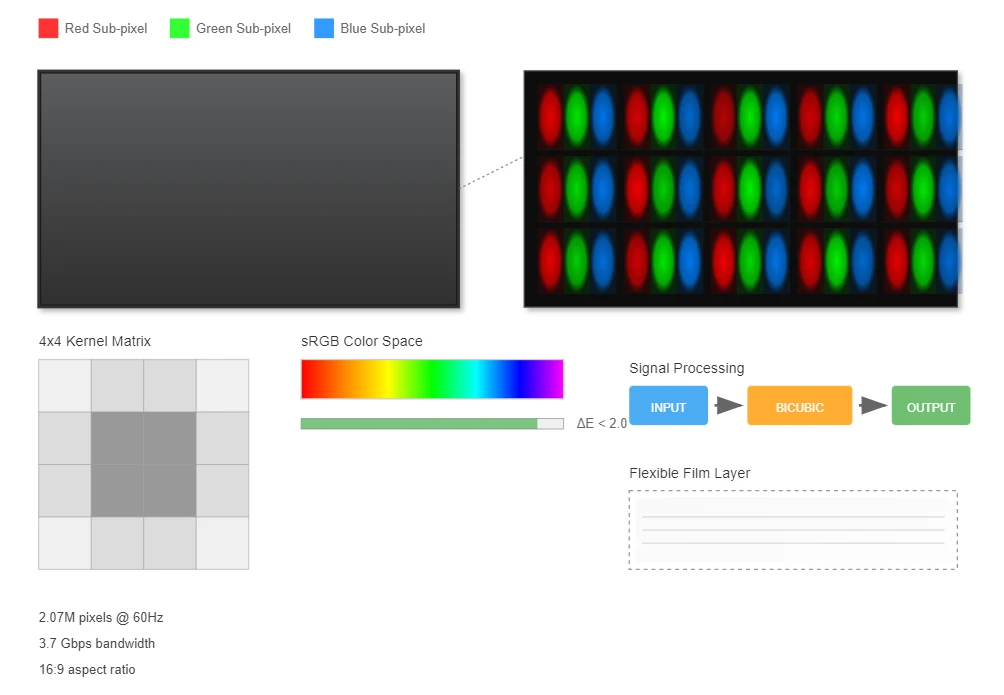

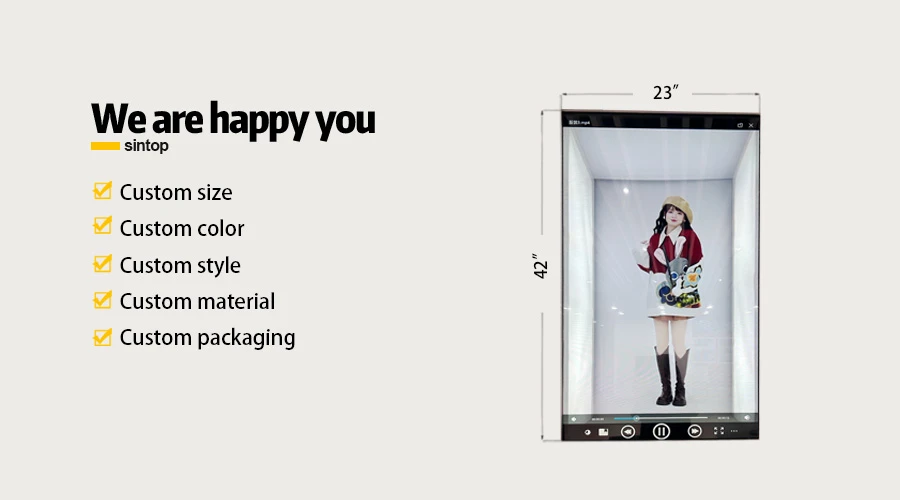

Resoluutio ja pikselitiheyden optimointi
1920 x 1080 Full HD -resoluutio 27" x 10" näytössä luo ainutlaatuisen 2,7:1-kuvasuhteen, jolloin pikselitiheydeksi tulee 81,48 pikseliä tuumaa kohti (PPI).

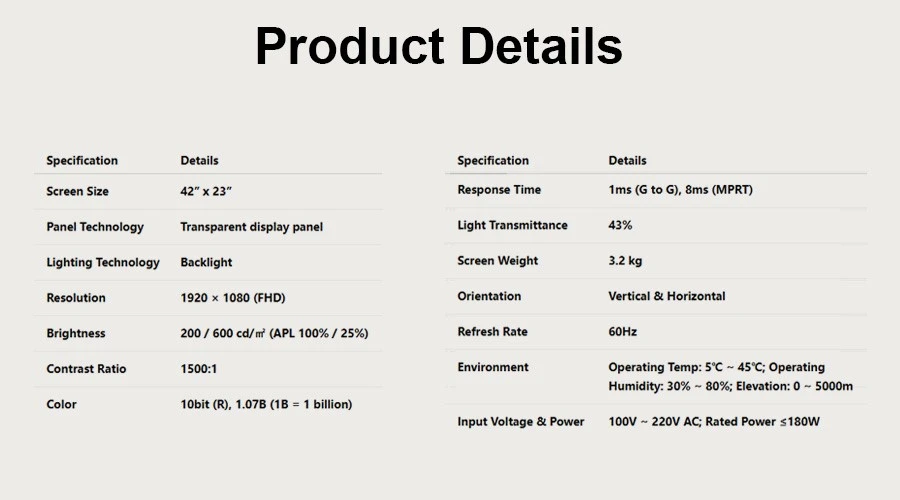

Näyttötiedot
Resoluutio 1920 × 1080
Kuvasuhde 2,7:1
Pikselitiheys 81,48 PPI
Sub-pikselin mitat 0,104 mm × 0,312 mm
Värisyvyys 10-bittinen (1,07 M väriä)
Virkistystaajuus 60 Hz
Tämä ei--standardikokoonpano vaatii erikoisskaalausalgoritmeja kuvanlaadun ylläpitämiseksi, kun tavallista 16:9-sisältöä näytetään. Näytönohjain toteuttaa kaksikuutioisen interpoloinnin 4x4 pikselin ytimellä ja käsittelee 2,07 miljoonaa pikseliä 60 Hz:n virkistystaajuudella, mikä vaatii 3,7 Gbps:n kaistanleveyden.
Läpinäkyvä joustava kalvonäyttötekniikka varmistaa väritarkkuuden Delta E -arvoilla alle 2,0 sRGB-spektrissä. Tämä tarkkuustaso saavutetaan edistyneillä kalibrointiprosesseilla ja kehittyneillä värinhallintaalgoritmeilla, jotka ylläpitävät tasaisen värintoiston koko näytön pinnalla.
Vasteaika ja liikkeen suorituskyky
Edistyksellinen yliohjauspiiri ja liikkeenhallinta takaavat terävän ja selkeän liikkuvan kuvan
Vasteajan tekniset tiedot
1 ms
Harmaasta harmaaseen
8 ms
MPRT
Kaksoisvasteajan erittely osoittaa edistyneen yliohjauspiirin toteutuksen. 1 ms:n G2G-vaste hyödyntää jännitteen yliohjaustekniikoita ja käyttää jopa 150 % tavoitejännitteestä ensimmäisten 0,3 ms:n ajan ennen asettumista halutulle tasolle.
Tämä aggressiivinen ylinopeus vaatii kehittyneitä ennustealgoritmeja, jotka analysoivat aiempia kehystietoja estääkseen ylilyöntejä, jotka muutoin heikentäisivät kuvan laatua.
Liike-epäterävyyden vähentäminen
8 ms MPRT-mittaus sisältää taustavalon strobing-tekniikan, joka vähentää liikkeen epäterävyyttä 75 % jatkuvaan valaistukseen verrattuna. Stroboinnin toimintajakso vaihtelee 25 %:sta korkealla kirkkaudella 40 %:iin alhaisella kirkkausasetuksella.
Tämä välkkyminen on synkronoitu 60 Hz:n virkistystaajuuden kanssa näkyvän välkkymisen poistamiseksi, mikä takaa miellyttävän katselun myös pitkiä käyttöaikoja.
Lämpötilakompensoitu
Ylläpitää tasaiset vasteajat eri käyttölämpötiloissa erikoistuneiden yliohjaustaulukoiden avulla, jotka on tallennettu 128 kt:n omaan muistiin.
Overdrive-teknologian vertailu
| Tekniikka | Vastausaika | Ylikäynnistysjännite | Artefaktin riski | Liikeesitys |
|---|---|---|---|---|
| Standard Overdrive | 8-10ms G2G | 110-120% | Matala | Hyvä |
| Enhanced Overdrive | 4-6ms G2G | 120-130% | Keskikokoinen | Erittäin hyvä |
| Adaptive Overdrive | 1ms G2G | Jopa 150 % | Matala (ennusteella) | Erinomainen |

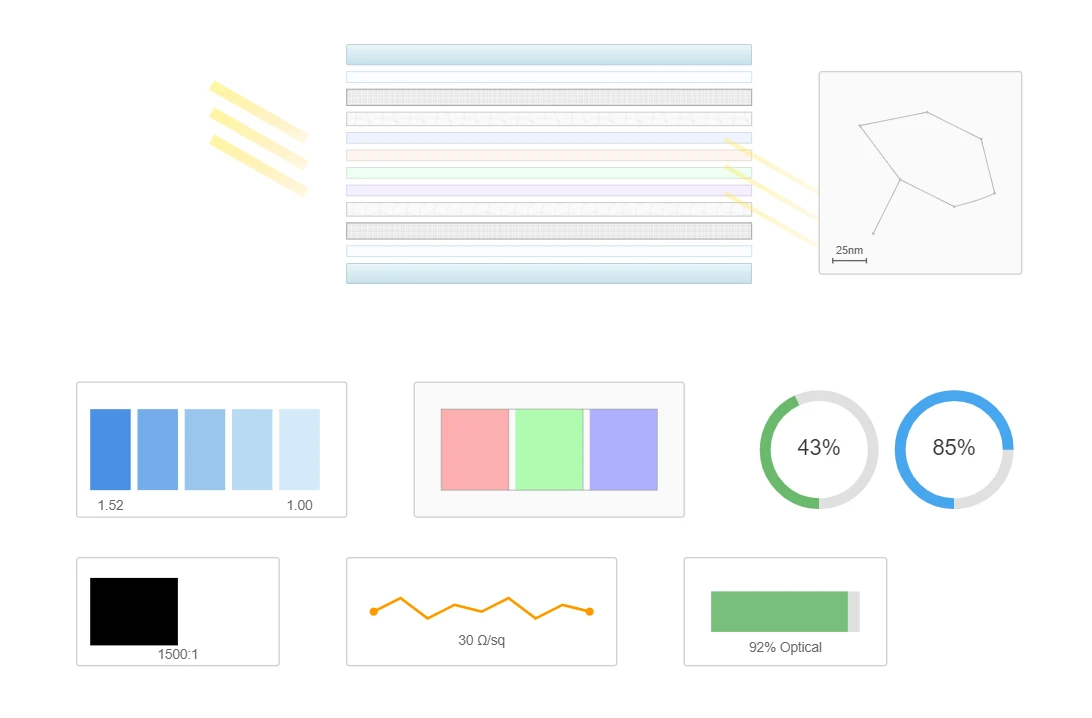

Optiset ominaisuudet ja läpinäkyvyystekniikka
43 %:n valonläpäisykyvyn saavuttaminen näytön toiminnallisuuden säilyttäen vaatii pitkälle kehitettyä optista suunnittelua. Paneelin rakenne koostuu 12 erillisestä kerroksesta, joista kukin on optimoitu mahdollisimman vähäiseen valon absorptioon.
Polarisaattorikalvot, jotka absorboivat tyypillisesti 50 % tavallisissa LCD-näytöissä tulevasta valosta, korvataan lanka{1}}verkkopolarisaattoreilla, joiden lähetysteho on 85 %. E
Tärkeimmät optiset ominaisuudet
Valonläpäisy 43 %
Polarisaattorin tehokkuus 85 %
Pinnan heijastus<0.5%
Kontrasti 1500
Läpinäkyvissä johtavissa kerroksissa käytetään hopeisia nanolankoja, joiden halkaisija on 25 nanometriä ja pituus 15 mikrometriä, mikä luo perkolaatioverkoston, jonka levyresistanssi on alle 30 Ω/m². Tämä verkkorakenne ylläpitää 92 % optista lähetystä samalla kun se tarjoaa riittävän johtavuuden pikselien vaihtamiseen. Läpinäkyvässä joustavassa kalvonäytössä on kerrosten välillä indeksi-vastaavia materiaaleja, mikä minimoi sisäiset heijastukset, jotka muuten heikentäisivät kontrastisuhdetta.
Virranhallinta ja tehokkuuden optimointi
Kehittyneet virranjakelu- ja hallintajärjestelmät optimaaliseen tehokkuuteen
Tehonkulutusspesifikaatio Alle tai yhtä suuri kuin 180 W edustaa kehittynyttä virranhallintaa useissa alijärjestelmissä. Näyttö jakaa tehon seuraavasti: taustavalojärjestelmä (65%, 117W maksimi), näytönohjain ja kuvankäsittely (20%, 36W), paneelin ohjauspiirit (10%, 18W) ja apujärjestelmät (5%, 9W).

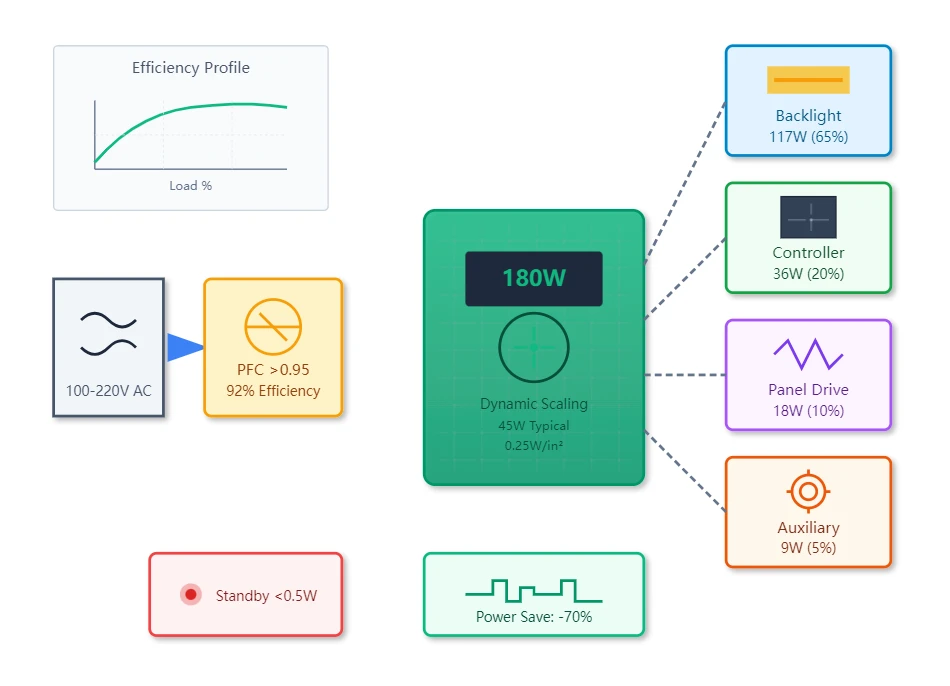

Tehokkuusominaisuudet
Dynaaminen tehon skaalaus vähentää kulutuksen 45 W:iin tyypillisen sisällön näyttämisen aikana, jolloin tehokkuus on 0,25 W neliötuumaa kohti.
Virtalähde toimii 92 % hyötysuhteella tulojännitealueella 100V-220V AC.
Aktiivinen tehokertoimen korjaus (PFC) pitää tehokertoimen yli 0,95:ssä.
Valmiustilan virrankulutus on alle 0,5 W, mikä täyttää Energy Star -vaatimukset.
Aggressiiviset virransäästötilat{0} vähentävät kulutusta 70 % staattisen kuvan näyttämisen aikana valikoivan virkistystekniikan ansiosta.

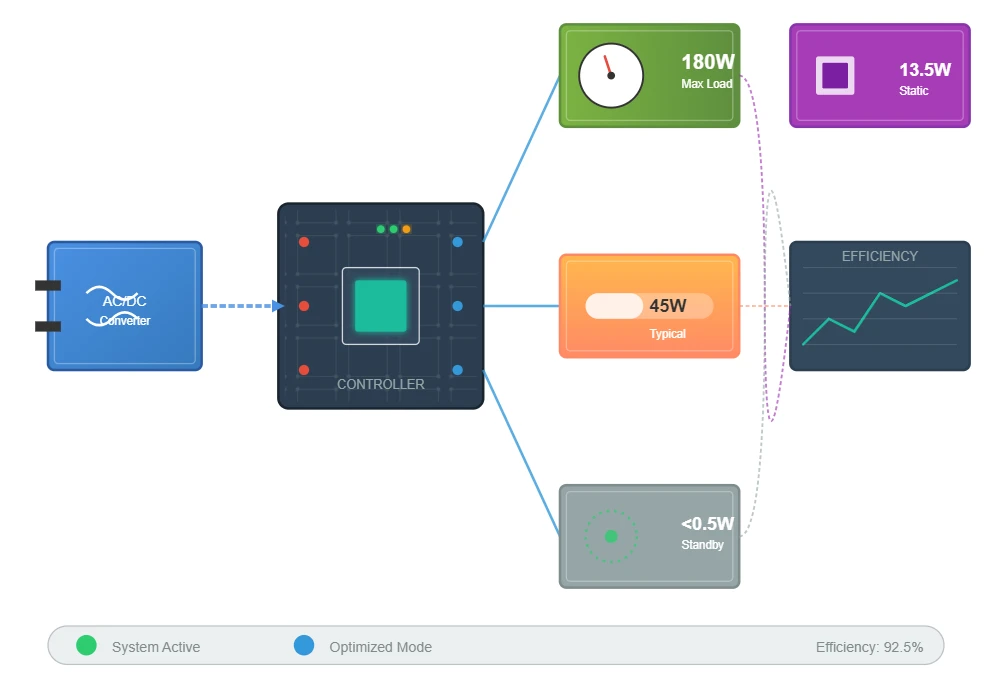

Tehonjako
Osajärjestelmän tehon jako suurimmalla kuormituksella
Virrankulutusskenaariot
Maksimikuormitus (täysvalkoinen) 180 W
Tyypillinen sisältönäyttö 45W
Staattinen kuvanäyttö 13,5W
Valmiustila<0.5W
Ympäristöön sopeutuvuus ja luotettavuus
Lämpötila-alue
Toimii luotettavasti 5 - 45 astetta, ja erikoistuneet lämmönhallintajärjestelmät ylläpitävät optimaalisen suorituskyvyn.
Kosteudensietokyky
Suunniteltu toimimaan 30–80 %:n suhteellisessa kosteudessa ilman kondensaatioongelmia tai suorituskyvyn heikkenemistä.
Korkeuskyky
Toimii tehokkaasti merenpinnasta 5000 metriin asti mukautuvilla jäähdytysjärjestelmillä, jotka kompensoivat pienentynyttä ilmantiheyttä.
Ympäristöön sopeutumisominaisuudet
Näytössä on useita ympäristöantureita, jotka tarkkailevat lämpötilaa 6 pisteessä, kosteutta ja ilmanpainetta ja säätävät toimintaparametreja reaaliajassa{1}}. Suurilla korkeuksilla jäähdytystuulettimen nopeus kasvaa 15 % 1000 metrin korkeudessa kompensoimaan ilman tiheyttä.
Lämpölaajenemiskompensointimekanismit ottavat huomioon lasin (9×10⁻⁶/aste) ja alumiinirungon (23×10⁻⁶/aste) komponenttien erilaiset laajenemiskertoimet. Joustavat tiivisteet, joiden Shore A -kovuus on 60, säilyttävät tiivisteen eheyden koko lämpötila-alueella ja mahdollistavat 2,3 mm:n laajenemiseron.
Luotettavuustestaus
- 1000 tuntia nopeutettua käyttöikää 85 asteessa ja 85 % kosteudessa
- 50 000 tunnin käyttöikä normaaleissa olosuhteissa
- Tärinätestaus 10G:n kiihtyvyyteen kaikilla akseleilla
- Lämpösyklin testaus -20 asteesta 60 asteeseen (1000 sykliä)
50,000+
Aukioloajat
Värintoisto- ja kalibrointitekniikka
10{5}}bittinen värisyvyys, joka tukee 1,07 miljardia väriä, vaatii kehittyneitä värinhallintajärjestelmiä. Näyttö toteuttaa 3D-hakutaulukot (3D-LUT) 17 × 17 × 17 solmulla, mikä mahdollistaa epälineaariset väriavaruuden muunnokset 0,1 Delta E:n interpolointitarkkuudella.
Tehdaskalibrointi mittaa ja korjaa värivasteen 729 pisteessä ja tallentaa korjaustiedot 2 Mt:n -haihtumattomaan muistiin.
Värien tarkkuusmittarit
10-bittinen
Värin syvyys
<2.0
Delta E
1.07B
värit
92%
DCI-P3
Läpinäkyvä joustava kalvonäyttötekniikka käyttää temporaalisia erottelualgoritmeja saavuttaakseen 10-bittisen havaitun värisyvyyden 8-bittisistä alkuperäisistä paneeleista. Frame rate control (FRC) -algoritmit vuorottelevat vierekkäisten väriarvojen välillä 240 Hz:llä, mikä on ihmisen näkökyvylle huomaamaton, mutta tehostaa väriresoluutiota. Kehittyneet algoritmit estävät hajaantuvia artefakteja tietyissä kuvioissa, joiden tiedetään aiheuttavan näköhäiriöitä.

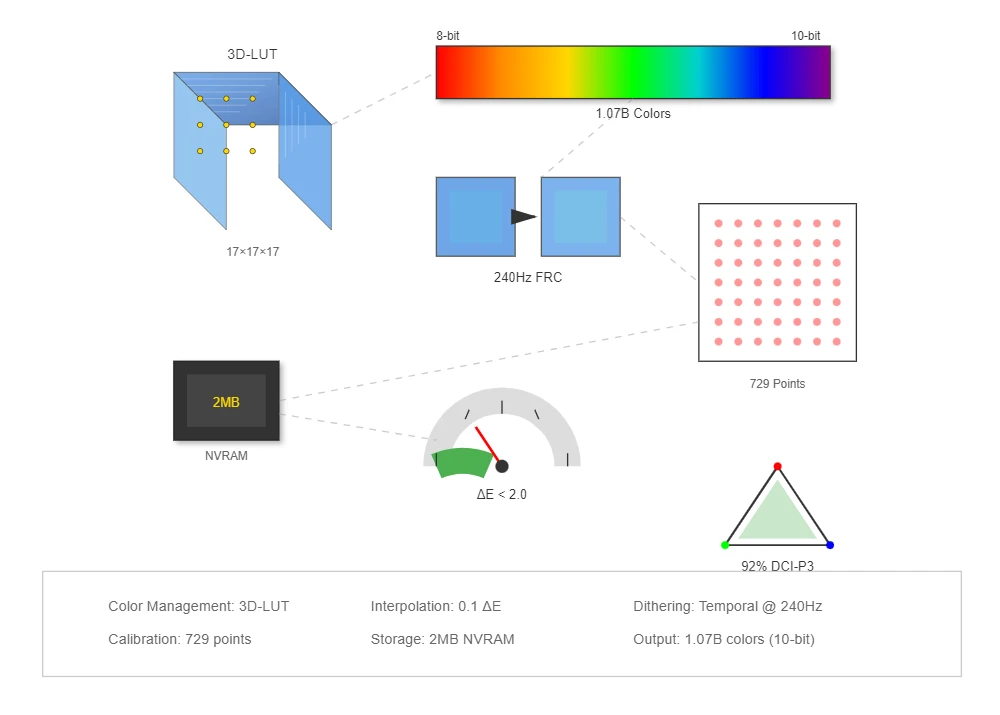

Värien kalibrointiprosessi
Värinhallintajärjestelmä
3D-hakutaulukot
17×17×17 solmun 3D-LUT mahdollistaa tarkat värimuunnokset 0,1 Delta E:n tarkkuudella
Ajallinen närästys
Kehittyneet algoritmit saavuttavat 10-bittisen havaitun värisyvyyden 8-bittisistä alkuperäispaneeleista
Frame Rate Control
240 Hz FRC vuorottelee väriarvoja huomaamattomasti parantaakseen tehokasta väriresoluutiota
Mekaaninen suunnittelu ja rakennesuunnittelu
Kehittynyt kevyt rakenne ja tarkkuustekniikka takaavat kestävyyden ja suorituskyvyn
Kevyt rakenne
1,5 kg:n paino 27" x 10" näyttöön esittelee edistyneitä kevytrakenteisia rakennustekniikoita. Rungossa käytetään magnesium-alumiiniseosta (AZ91D), jonka tiheys on 1,81 g/cm³, mikä tarjoaa lujuus-/-painosuhteet 40 % paremmat kuin perinteiset alumiinirakenteet.
CNC{0}}koneistettujen komponenttien toleranssit ovat ±0,05 mm, mikä varmistaa tarkan paneelin kohdistuksen, joka on ratkaisevan tärkeää optisen selkeyden ylläpitämiseksi.
Mukautuva asennusjärjestelmä
Kiinnitysjärjestelmä mahdollistaa sekä pysty- että vaakasuunnan painovoiman{0}}tunnistavan kiihtyvyysanturin avulla, joka säätää kuvan suunnan automaattisesti 500 millisekunnissa.
Tärinää vaimentavat kiinnikkeet, joissa käytetään silikonielastomeereja, joiden puristusvastus on 30 %, estävät kuvan vääristymisen vilkas{1}}liikenteen ympäristöissä.
Rakenteelliset ominaisuudet
Tarkkuustekniikka
CNC{0}}koneistetut komponentit ±0,05 mm:n toleransseilla varmistavat paneelien optimaalisen kohdistuksen
Tärinänvaimennus
Silikonielastomeerikiinnikkeet, joiden puristusvastus on 30 %
Automaattinen-suunta
Painovoima{0}}anturoiva kiihtyvyysanturi säätää kuvan suunnan 500 ms:ssa
Kaapelin hallinta
Integroidut kanavat ylläpitävät oikeat taivutussäteet signaalin heikkenemisen estämiseksi

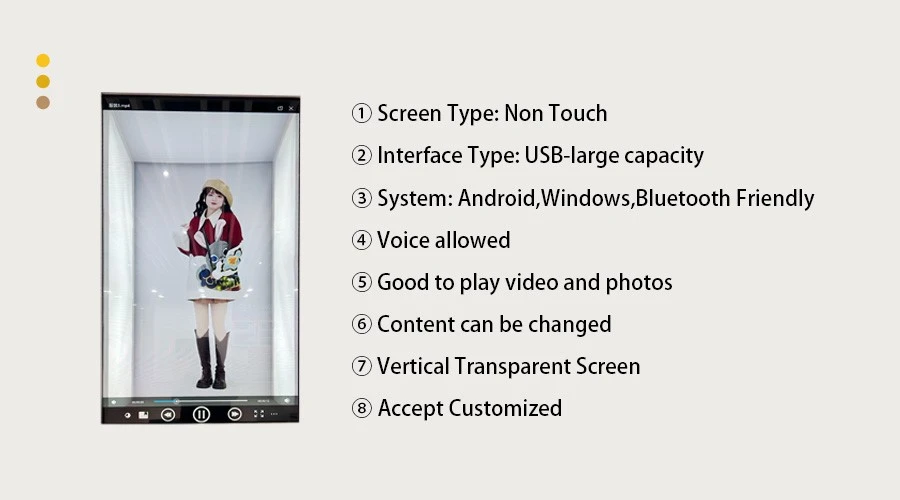

Signaalinkäsittely ja liitettävyys
Näytönohjain käsittelee saapuvat signaalit 12--bittisen analogia-digitaalimuuntimen (ADC) kautta 165 MHz:n taajuudella, ja se tukee jopa 1920 x 1080 resoluutiota 60 Hz:llä.
Digitaalisen signaalinkäsittelyn (DSP) ominaisuudet sisältävät reaaliaikaisen-skaalauksen, de-lomituksen ja kohinanpoiston, jotka on toteutettu kenttä-ohjelmoitavassa porttitaulukossa (FPGA), jossa on 200 000 logiikkaelementtiä. Läpinäkyvä joustava kalvonäyttö tukee useita syöttömuotoja automaattisen tunnistuksen ja vaihtamisen ansiosta, joka suoritetaan 2 sekunnissa.
Kuvanparannustekniikat
Reunojen teroitus
Epäterävä peitto säädettävällä säteellä (0,5-2,0 pikseliä) ja vahvuudella (0-200 %)
Dynaaminen kontrastin parannus
Analysoi histogrammin jakautumista 256 säiliön välillä säätämällä gammakäyriä optimaalisen kontrastin saavuttamiseksi
Matala latenssi käsittely
Kaikki käsittely toimii alle 16,7 ms:n latenssilla, mikä varmistaa yhden-kehyksen viiveen 60 Hz:n toiminnalla
Nämä kuvanparannusprosessit toimivat yhdessä säilyttääkseen kuvan eheyden samalla kun ne mukautuvat erilaisiin sisältötyyppeihin ja katseluolosuhteisiin. FPGA{1}}-pohjainen arkkitehtuuri mahdollistaa tulevat laiteohjelmistopäivitykset prosessointiominaisuuksien parantamiseksi, kun uusia algoritmeja tulee saataville.
Signaalinkäsittelyputki
Tekniset käsittelyn tiedot
ADC-resoluutio 12-bittinen
Näytteenottotaajuus 165 MHz
FPGA Logic Elements 200 000
Tulon kytkentäaika<2 seconds
Käsittelyviive<16.7ms
Laadunvarmistus- ja testausprotokollat
Tiukat testaus- ja tarkastusprosessit varmistavat tasaisen suorituskyvyn ja luotettavuuden

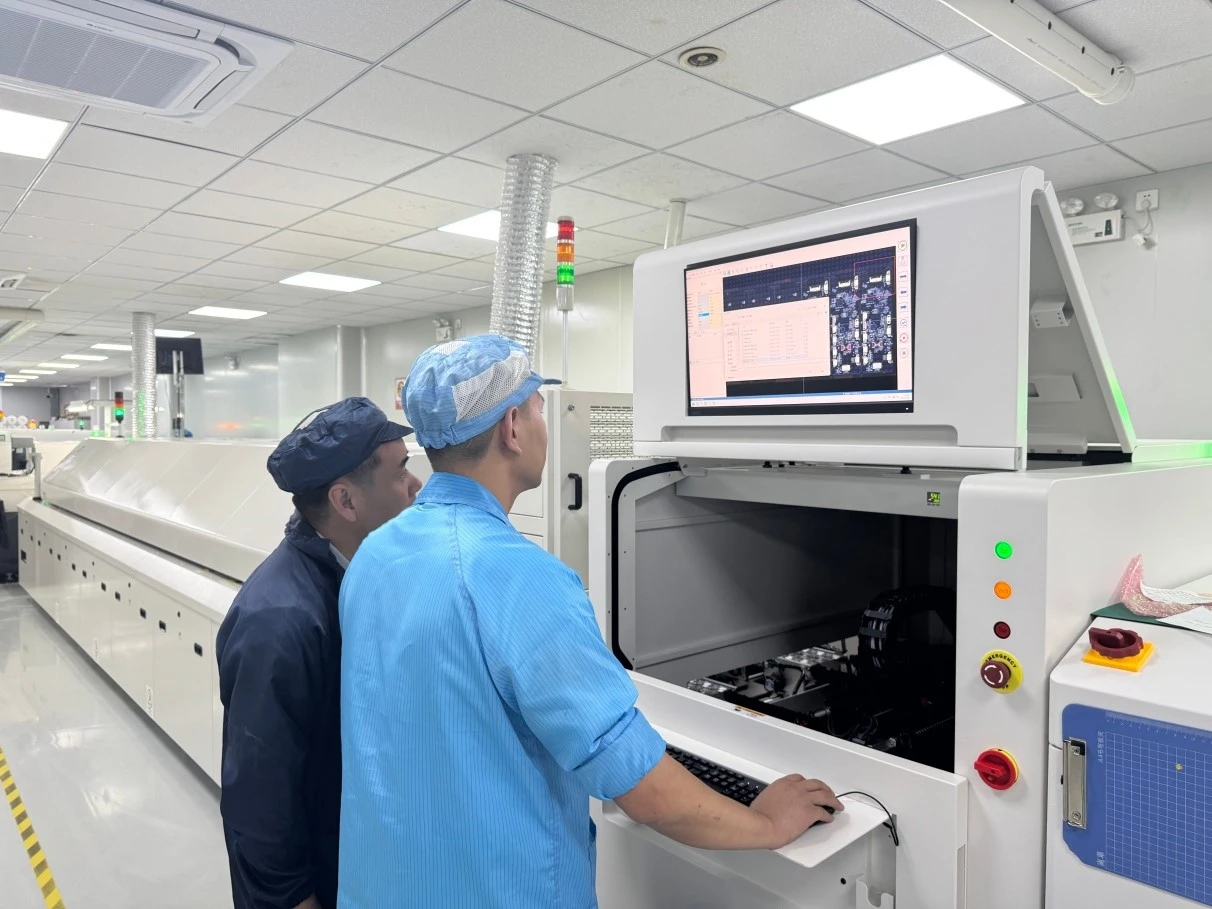

Automatisoitu optinen tarkastus
Valmistuksen laadunvalvonta käyttää automatisoituja optisia tarkastusjärjestelmiä (AOI), jotka tutkivat jokaisen näytön 15 tarkastuspisteessä koko tuotannon ajan. Viantunnistusalgoritmit tunnistavat pikselien poikkeavuudet, tasaisuusvaihtelut ja kontaminaatiot 99,7 %:n tarkkuudella.
Polta-testauksessa
Jokaiselle läpinäkyvälle joustavalle kalvonäytölle suoritetaan 72-tunnin palamistestaus vuorotellen maksimivalkokuvioiden ja monimutkaisten kuvioiden välillä, jolloin varhaiset viat tunnistetaan ennen toimitusta.
Kalibrointi- ja varmistusmenettelyt
Värien kalibrointi
Käyttää spektroradiometrejä, jotka mittaavat värikoordinaatteja ±0,0005 tarkkuudella CIE 1931 -väriavaruudessa. Tehdaskalibrointi 729 pisteessä varmistaa tasaisen värintoiston.
Tasaisuustestaus
25 pisteen mittaukset varmistavat, että luminanssivaihtelut pysyvät alle 10 % ja värilämpötilapoikkeamat alle 200 K koko näytön pinnalla.
Suorituskyvyn validointi
Lopullinen laadunvarmistus sisältää vasteajan mittaukset, joissa käytetään{0}}nopeita kameroita, jotka tallentavat 1000 fps:n nopeudella ja vahvistavat määritetyt 1 ms:n ja 8 ms:n suorituskykymittarit.
Laadunvalvonnan tarkistuslista
Pikselin vian tarkastus
Vasteajan mittaus
Mekaanisen eheyden tarkastus
Luminanssin tasaisuus
Virrankulutuksen testaus
Signaalinkäsittelyn validointi
Värien tarkkuuden tarkistus
Ympäristön stressiseulonta
Lopullinen suorituskyvyn tarkastus
