ESL-virkistystaajuudet ja näytön suorituskyky

Perusrajoitus

Sähköiset hyllyetiketit toimivat fyysisten rajoitusten alaisina, joita mikään markkinointi ei voi peittää:elektroforeettiset hiukkaset liikkuvat viskoosin nesteen läpi, ja viskoosi neste vastustaa liikettä. Mikään ohjelmistopäivitys ei korjaa tätä.

ESL:n{0}}virkistystaajuus yleensä300 ms - 2000 mskoko näytön päivitys-tulee suoraan ajasta, joka kuluu varatun titaanidioksidin ja hiilimustahiukkasten kulkeutumiseen hiilivetyliuottimen läpi käytetyn sähkökentän alaisena. Hiukkaset kohtaavat vetovoimia (Stokes vetää, jos haluat teknisen termin, sen takana oleva matematiikka on vähemmän tärkeä kuin käytännön vaikutus: hiukkaset hidastuvat paksussa nesteessä). Ne ovat sähköstaattisessa vuorovaikutuksessa viereisten hiukkasten kanssa. Ne kiinnittyvät kapselin seinämiin pitkän levon jälkeen.

Jokainen virkistysajan millisekunti heijastaa todellisia molekyylitason tapahtumia, jotka tapahtuvat miljoonien mikrokapseleiden sisällä samanaikaisesti. Niiden, jotka tulevat LCD- tai OLED-taustalta, tulisi luopua tästä henkisestä mallista kokonaan. Nämä eivät ole näyttöjä, jotka "skannaavat" pikseleitä elektroneilla. Nämä ovat sähkökemiallisia järjestelmiä, jotka siirtävät fyysisesti ainetta.

Ajoaaltomuodot: missä tekniikka kohtaa sähkökemian

Theajoaaltomuotosinne optimointityöt keskittyvät intensiivisimmin. Tämä on jännite

Poistatulee ensin. Näyttö siirtää kaikki pikselit tasaiseen optiseen tilaan, tyypillisesti valkoiseksi. Miksi vaivautua? Koska EPD-hiukkaset käyttäytyvät polusta{2}}riippuvaisesti. Mustasta harmaaseen siirtyvä pikseli noudattaa eri liikerataa kuin valkoisesta harmaaseen siirtyvä pikseli. Tämä tuli ilmeiseksi käyttöönoton alkuvaiheessa, kun asiakkaat valittivat epäjohdonmukaisesta harmaasävyjen renderöinnistä. Poistaminen pakottaa kaikki pikselit yhteiseen aloituspisteeseen, mikä eliminoi riippuvuuden alkuolosuhteista.

Aktivointiseuraa-korkeataajuista-vaihtojännitettä (±15 V 50-100 Hz:ssä), joka värähtelee hiukkasia optisten ääriarvojen välillä. Tämä prosessi ravistaa irtonaisia ​​hiukkasia, jotka ovat tulleet mukaviksi. Hiukkaset, jotka ovat pysyneet paikallaan, kehittävät lisääntynyttä pintaadheesiota kapselin seinämiin ja viereisiin hiukkasiin. Testaus paljastaa optimaalisen aktivoinnin keston analysoimalla kirkkauskäyrän -aikakäyrän käännepisteen- eli tarkan hetken, jolloin hiukkasten liikkuvuus saavuttaa maksimaalisen vasteen. Mene lyhyemmäksi ja hitaat hiukkaset jäävät taakse. Jatka pidempään ja teho menee hukkaan.

Sitten tuleeviite harmaasävy perustaminen. Näyttö luo tasaisen valkoisen vertailutilan, koska EPD:n harmaasävytarkkuus riippuu kriittisesti tunnetusta optisesta perustasosta. Erityisesti lyhyen nolla-jännitevälin lisääminen tämän vaiheen jälkeen parantaa myöhempää harmaasävyjen yhtenäisyyttä. Hiukkaset tarvitsevat hetken stabiloituakseen ennen kuin niitä pyydetään osumaan tarkkoihin väliasentoihin.

Lopuksi,kuvan kirjoittaminen. Pikseli{1}}kohtaiset jännitteet ja kestoajat ohjaavat hiukkaset kohdesijainteihin. 16 -tason harmaasävy vaatii hiukkasten pystysuuntaisen jakautumisen tarkan hallinnan kunkin mikrokapselin sisällä - hiukkaset yläpinnalla tuottavat valkoista, alaosaa mustaa ja väliasennot tuottavat harmaita.

Työntää kohti 300 ms

Kuinka nopeasti ESL-järjestelmät todella voivat mennä? Aggressiivinen aaltomuodon optimointi on osoittanut180ms vähennysaktivointivaiheessa kesto ja120ms alennusreferenssiharmaasävyvaiheessa. Nämä edut tulevat useista tekniikoista, joita on jalostettu useiden käyttöönottojaksojen aikana.

Käännepisteanalyysimahdollistaa reaaliaikaisen -optisen vasteen seurannan kiinteiden aktivointiaikojen käytön sijaan.Napaisuuden vaihdon vähennyssillä on merkitystä, koska jännitteen polariteetin vaihtaminen synnyttää virtapiikkejä ja tuhlaa energiaa{0}}sekvensointitoiminnot näiden siirtymien minimoimiseksi. JaStrateginen 0V-välien lisääminenhyödyntää hiukkasten liikemäärää, mikä mahdollistaa jatkuvan siirtymisen ilman energiankulutusta.

Nykyisen -sukupolven EPD-materiaalien teoreettinen vähimmäisarvo näyttää olevan noin200 mshyväksyttävää kuvanlaatua varten. Jotkin paneelit on siirretty 180 ms:iin kontrolloiduissa olosuhteissa, mutta laadun heikkeneminen tulee havaittavaksi. Tämän esteen rikkominen vaatii materiaaliinnovaatioita, ei aaltomuotoja.

Päivitystilat: Nopeus-Laatu-Haamukuvaustrilemma

Jokainen ESL-päivitys sisältää väistämättömän kolmisuuntaisen{0}}ratkaisun. Mikään tekniikka ei voi välttyä siltä; voi vain valita, mitkä kompromissit hyväksytään. Käyttöönottokokemus päivittäistavarakaupan, elektroniikan ja apteekkien vähittäiskaupan ympäristöissä on tuottanut vahvoja johtopäätöksiä siitä, milloin kutakin tilaa kannattaa käyttää.

Global Refresh (GC16-tila)

Tämä on täydellinen nollaus-750-2000 msmustaa-valkoista-mustaa vilkkuvaa, joka pakottaa jokaisen hiukkasen täydellisen siirtojakson läpi. Se näyttää dramaattiselta, asiakkaat kysyvät joskus, toimivatko tarrat väärin, mutta se on ainoa tila, joka eliminoi kertyneet sijaintivirheet täysin.

Yleinen päivitys on tarpeen pitkien osittaisten päivitysjaksojen jälkeen, kun näytetään korkean-tarkkuuden kuvia tai kun haamukuvista on tullut visuaalisesti vastenmielistä. Yksi päivittäistavaraketju vastusti aluksi "rumaa vilkkumista" ja yritti suorittaa vain osittaisia ​​päivityksiä. Kolme viikkoa myöhemmin heidän mainostarransa olivat lähes lukukelvottomia. He suorittavat nyt maailmanlaajuisen päivityksen joka ilta suljettuina aikoina.

Osittainen päivitys

Osittainen päivitys päivittää vain ne pikselit, jotka eroavat kehysten välillä250-500 ms. Ajansäästöt ovat huomattavia-mittausten mukaan70 % tehon vähennystyypillisistä hintapäivityksistä{0}}mutta kompromissi on olemassa.

Muuttumattomat pikselit eivät saa käyttöjännitettä. Niiden hiukkaset asettuvat vähitellen yhä vakaampiin kokoonpanoihin. Vakaa kuulostaa hyvältä, kunnes tajuaa, että vakaa tarkoittaa myös liikkumatonta. 5–10 osittaisen päivitysjakson jälkeen haamukuvia tulee näkyviin. Tämä kynnys vaihtelee valmistajan mukaan; Jotkut paneelit sietävät 15 jaksoa, toiset osoittavat ongelmia 6:n jälkeen. Ainoa luotettava lähestymistapa on kurinalainen säännöllinen globaali päivitysväli.

Nopea päivitys (DU-tila)

Suora päivitystilauhraa harmaasävykyvyn kokonaan. Jokainen pikseli on binääri-musta tai valkoinen, ei mitään siltä väliltä. Tämä mahdollistaa120-250 mspäivitykset yhdellä välähdyksellä, mutta tekstin reunat näyttävät aliasoiduilta ja kuvat eivät tule kysymykseen.

Hinta{0}}vain numeromerkkejä näyttävissä ESL-sovelluksissa DU-tila edustaa usein parasta. Kulutuselektroniikkaliikkeessä suoritettu vierekkäinen testi paljasti, että asiakkaat eivät pystyneet erottamaan DU-renderöityjen hintoja GC16-renderöityjen hinnoista normaaleilla katseluetäisyyksillä. Sähkönsäästöt olivat merkittäviä.

A2-animaatiotila

klo80-120ms, A2-tila lähestyy videon-virkistystaajuutta. Sitä on käytetty tuote-esittelyissä ja interaktiivisissa kioskisovelluksissa.

Mutta kompromissit ovat vakavia. Haamukuvia kertyy nopeasti. Kontrasti pienenee. Hienot yksityiskohdat häviävät muutaman jakson jälkeen. Yksi asiakas halusi animoitua mainossisältöä hyllyjen tarroille-, mikä oli teknisesti mahdollista A2:lla, mutta kuvanlaadun heikkeneminen 30 sekunnin jälkeen teki siitä epäkäytännöllisen. Tämä tila on olemassa kynäsyöttöä ja lyhyitä esittelyjä varten, ei tuotannon ESL-käyttöönottoa varten.

Oikean tilan valinta

Kuinka valita? Rehellisesti sanottuna sisältötyyppi yleensä päättää puolestasi. Valokuvat vaativat GC16; hintanumerot voivat käyttää DU:ta. Päivitystiheys muuttaa tasapainoa-harvoin päivitykset suosivat laatua, toistuvat päivitykset suosivat nopeutta. Ja riippumatta ensisijaisesta tilasta, yleisen päivityksen on tapahduttava määritetyin aikavälein. Haamukuvien kerääntymisongelmaa ei pääse pakoon.

Näytön suorituskykyparametrit

Kontrastisuhde

EPD-kontrastisuhteet vaihtelevat tyypillisesti8:1 - 15:1, korkealuokkaiset paneelit ulottuvat20:1. Vertaaminen LCD-spesifikaatioihin (1000:1+) on harhaanjohtavaa.

EPD-kontrasti mitataan ympäristön valaistuksessa-todellisissa olosuhteissa, joissa asiakkaat lukevat hyllyjen etikettejä. LCD-näytön kontrasti romahtaa korkeassa ympäristön valossa; EPD-kontrasti paranee. ESL-luetettavuusmittaukset myymäläympäristöissä 800+ luxin kattovalaistuksella osoittavat, että lähellä olevat LCD-näytöt ovat täysin huuhtoutuneita.

Viivakoodilukijat tarvitsevat jonnekin6:1 kontrastilukeaksesi luotettavasti{0}}olemme testanneet tätä useilla skannerimalleilla. Jokainen mittaamamme kaupallinen ESL poistaa tämän palkin helposti, mikä tarkoittaa, että laserskannerit voivat lukea viivakoodeja suoraan elektronisesta näytöstä ilman ongelmia.

Resoluutio ja pikselitiheys

ESL pikselitiheys (100-150 DPI) kuvastaa tahallista suunnitteluvalintaa, ei teknologista rajoitusta. Suurempi resoluutio vaatii enemmän pikseleitä, joista jokainen vaatii yksittäistä ajamista-pidentää virkistysaikaa, virrankulutusta ja komponenttien kustannuksia.

Jotkut asiakkaat ovat pyytäneet 200+ DPI-näyttöä. Katseluetäisyydestä kysyttäessä vastaus oli aina yli 50 cm. Tällä etäisyydellä 100 DPI tarjoaa riittävän tekstin luettavuuden. Yli-resoluutiomäärittely kuluttaa resursseja ilman näkyvää hyötyä.

Väriominaisuus

Vakio musta{0}}ja-valkoinen ESLpysyy työhevosena: nopein virkistys (300 ms), pienin teho, suurin luotettavuus. Se käsittelee 90 % hintanäytössovelluksista tehokkaasti.

Neljä{0}}värijärjestelmääE Ink Spectra 3100 -tekniikka mahdollistaa samanaikaisen mustan/valkoisen/punaisen/keltaisen näytön. Hyödyllinen tuotemerkkikohtaisissa-korostusväreissä, mutta päivitysajat pidentyvät entisestään.

Täysväriset{0}}paneelitACEP Gallery -teknologiaa käyttämällä voidaan tuottaa valokuvakuvia. Syaani-magenta-keltainen-valkoinen hiukkasjärjestelmä on todella vaikuttava-. Näillä paneeleilla näytettävät tuotekuvat oletetaan usein tulostetuiksi. Mutta1500 ms+ päivitysajatja huomattavasti korkeammat kustannukset rajoittavat käytön premium-käyttötapauksiin, joissa visuaalinen vaikutus oikeuttaa kustannukset.

Värien suhteen kysymys on aina siitä, oikeuttaako lisätietoarvo osuman päivitysaikaan, tehoon ja yksikkökustannuksiin. Yhdeksän kertaa kymmenestä yksivärinen tekee tehtävänsä.

Haamukuvat: Pysyvä artefakti

Haamukuva ei ole poistettava vika. Se on elektroforeettisen tekniikan luontainen ominaisuus, joka vaatii hallintaa.Jokainen, joka lupaa haamu{0}-vapaata EPD-suorituskykyä, joko antaa vääriä tietoja tekniikasta tai myy paneeleja, jotka päivittyvät tarpeeksi hitaasti piilottaakseen ongelman.

Mistä Ghosting tulee

Kolme mekanismia vaikuttaa.Epätäydellinen hiukkasten migraatio-hiukkaset eivät saavuta aiottuun paikkaan riittämättömän ajon keston tai jännitteen vuoksi.Jäännösvarauksen jakautuminen-epätasainen varauksen kerääntyminen kapselin seinämiin, mikä vaikuttaa myöhempään hiukkasten liikkeeseen. Jahiukkasten adheesiohystereesi-hiukkaset, jotka ovat pysyneet paikallaan, kehittävät pintatarttuvuutta.

Eri paneelivalmistajien haamukuvien kuvaamiseen on käytetty paljon aikaa. Vaihtelut ovat merkittäviä; Jotkut paneelit haamuvat näkyvästi 5 osittaisen päivityksen jälkeen, kun taas toiset sietävät 12-15.

Ympäristötekijät pahentavat sitä

Lämpötilamerkitystä valtavasti. Liuottimen viskositeetti kasvaa matalissa lämpötiloissa, mikä estää hiukkasten liikettä ja pahentaa haamukuvia. Alle 10 astetta päivitysaikoja on pidennettävä tai näkyvät esineet on hyväksyttävä. Alle 0 astetta vakiopaneeleista tulee ongelmallisia-täysin lukukelvottomia näyttöjä on havaittu jäähdytetyissä koteloissa, kun paneeleita ei ole luokiteltu kylmäkäyttöön.

Akun jännitevaikuttaa myös haamukuviin. Tyhjentyneet akut vähentävät ajojännitettä, mikä aiheuttaa epätäydellistä hiukkasten kulkeutumista. Eräs apteekkiasiakas koki salaperäisiä haamukuvia, jotka osoittautuivat viallisiksi paristoiksi eräässä tarra-erässä. ESL-järjestelmien tulisi ottaa käyttöön heikon-akun tunnistus ennaltaehkäisevien huoltovaroitusten avulla.

Päivitä historiayhdistää kaiken. Saman sisällön toistuvasti näyttävä pikseli kehittää yhä pysyvämpiä hiukkaskonfiguraatioita. Staattinen sisältö haamukuvia nopeammin kuin dynaaminen sisältö-vastaava, kunnes tarttumismekanismi ymmärretään.

Haamukuvien hallinta käytännössä

Säännöllinen globaali päivityson edelleen ensisijainen lievennys. Tyypillinen suositus on pakollinen koko näytön -päivitys jokaisen 5–10 osittaisen päivityksen jälkeen, vaikka optimaalinen aikaväli vaihtelee paneelin ja käyttöolosuhteiden mukaan.

Lämpötila{0}}kompensoidut hakutaulukotapua vaihtelevissa ympäristöissä. Lämpötilan mukaan indeksoituihin LUT:iin tallennetut ajoparametrit pidentävät automaattisesti aaltomuodon kestoa alhaisissa lämpötiloissa. Mitat näyttävät40 % haamukuvien vähennyskäyttämällä hyvin{0}}säädettyä lämpötilakompensaatiota kiinteisiin parametreihin verrattuna.

Historiallinen kehyskorvauson kehittyneempää-säätää nykyisiä ajoaaltomuotoja pikselitason{1}}päivityshistorian perusteella kertyneen sijaintipoikkeaman kompensoimiseksi. Kaikki ESL-ohjaimet eivät tue tätä, mutta sillä on mitattavissa oleva ero paneeleissa, jotka ovat olleet käytössä kuukausia.

Sisällön suunnittelumyös väliä. Valkoinen tausta mustalla tekstillä tuottaa vähemmän näkyviä haamukuvia kuin käänteiset väriteemat. ESL-mallit tulee suunnitella haamukuvien ominaisuudet huomioon ottaen-vältä suuria yksivärisiä mustia alueita, jotka ilmentävät haamukuvia, vaan suosivat valkoista taustaa.

Järjestelmän{0}}tason päivityksen suorituskyky

Yksittäinen ESL-päivitysaika on vain yksi osa järjestelmän päivitysviivettä. Käyttöönotuksissa, joissa on tuhansia tunnisteita, verkkoarkkitehtuuri hallitsee päivitysaikaa. Jotkut asiakkaat haluavat yli 50 ms paneelin päivitysparannuksia jättäen huomiotta verkon pullonkaulat, jotka lisäävät 30 sekuntia päivitysjaksoihinsa.

Viestintäprotokollat

Omat 1 GHz:n RF-järjestelmättarjoavat suurimman peittoalueen ja rakennuksen tunkeutuvuuden. Yhdyskäytävän-to-viestintäetäisyys etikettiin on yli 25 metriä, millä on merkitystä suurissa-jalanjäljen vähittäismyyntiympäristöissä. Kaistanleveyden rajoitukset rajoittavat samanaikaista päivityskapasiteettia, mutta tyypillisissä vähittäiskaupan päivitysmalleissa tästä tulee harvoin pullonkaula.

Bluetooth Low Energy ja PAwR(Periodic Advertising with Responses, lisätty BLE 5.4:ään) mahdollistaa standardoidun kaksisuuntaisen viestinnän massiivisella laitemäärällä. Yksi tukiasema voi teoriassa osoittaa32 640 tarraa-128 ryhmää kertaa 255 tunnistetta ryhmää kohden. Jaksottainen mainosväli määrittää järjestelmän latenssin; lyhyemmät välit tarjoavat nopeamman vasteen korkeammilla tehokustannuksilla. BLE-järjestelmiä on otettu käyttöön 1 sekunnin välein aikaherkille sovelluksille ja 10 sekunnin välein rutiininomaisille hintapäivityksille.

Verkkotopologiaseuraa tähtikuviota, jossa on keskitetyt yhdyskäytävät. Jokainen yhdyskäytävä kattaa määritellyn vyöhykkeen; päällekkäinen peitto varmistaa redundanssin. Suuret vähittäiskaupan käyttöönotot vaativat huolellista RF-kanavien suunnittelua-yksi käyttöönotto, jossa kaksi vierekkäisten kanavien yhdyskäytävää aiheutti häiriökuvioita, mikä aiheutti 15 %:n pakettihäviön.

Todellinen-läpäisykyky

Tuotantojärjestelmissä3 000 tarrapäivitystä 5 minuutissayhden yhdyskäytävän kautta on jatkuvasti saavutettavissa. Lopusta-loppuun-viive palvelimen komennosta valmistumisajojen näyttämiseen3-10 sekuntiaverkon kuormituksen ja uudelleenyritysvaatimusten mukaan.

Kriittinen näkemys käyttöönottokokemuksesta: tyypillisissä vähittäiskaupan päivitysskenaarioissa, joissa hintamuutokset leviävät tuhansiin tarroihin, järjestelmätason{0}verkon suorituskyky rajoittaa kokonaispäivitysaikaa yksittäisen tarran päivitysnopeuden sijaan. Yksittäisten virkistystaajuuksien optimointi alle 500 ms:n tuotto pienenee, kun verkon eteneminen vaatii sekunteja.

Virrankulutus ja akun käyttöikä

EPD-virrankulutus tapahtuu lähes yksinomaan päivitystapahtumien aikana. Valmiustilavirta on mitätön,{1}}mikroampeeria on mitattu. Tämä profiili mahdollistaausean{0}} vuoden akun kestokolikkosoluista, mikä on edelleen yksi vahvimmista argumenteista EPD{0}}pohjaiselle ESL:lle.

Mikä kuluttaa tehoa

Pikselimääräon lineaarinen suhde-suuremmat näytöt kuluttavat suhteellisesti enemmän.Harmaasävy syvyyssillä on merkitystä, koska 16-tason GC16 vaatii monimutkaisempia aaltomuotoja kuin binäärinen DU-moodi.Päivitä tilan valintasillä on suuri vaikutus; globaali päivitys kuluttaa 2-3 kertaa osittaisen päivityksen tehon. Jalämpötilavaikuttaa virrankulutukseen, koska kylmät ympäristöt vaativat pidempiä aaltomuotoja.

Akun käyttöikä käytännössä

vartenCR2450 litiumkolikkokennotnoin 600 mAh:n kapasiteetilla havaittu suorituskyky on seuraava:

Nämä ennusteet olettavat huoneenlämpöistä toimintaa. Kylmäsäilytyssovellukset-jäähdytetyt ja pakastetut osat-kokevat akun tyhjenemisen nopeutettuna sekä lisääntyneen virkistystehon että pienentyneen akun kapasiteetin vuoksi alhaisissa lämpötiloissa. Huoneenlämmössä 5 vuodeksi luokiteltu etiketti voi kestää 2 vuotta jääkaapissa.

Jokainen päivitys kuluttaa rajallisen akun kapasiteettia. Eräs asiakas halusi animoituja hintatarjouksia jatkuvasti{1}}akut kestivät kolme viikkoa. Järjestelmäarkkitehtien on määriteltävä päivitystiheysvaatimukset ennen laitteiston valintaa. Tuntipäivitystä vaativa tarra tarvitsee erilaisen akkuarkkitehtuurin kuin päivittäin päivitettävä tarra.

Lämpötilan vaikutukset suorituskykyyn

Lämpötila vaikuttaa ESL:n suorituskykyyn useiden mekanismien kautta, mikä tekee siitäYksittäinen tärkein ympäristömuuttuja. Tämä on toistuvasti osoitettu käyttöönotoissa ilmastosäädellyissä{1}kaupan lattioissa, kylmälaukuissa, pakasteosastoissa ja ulkotiloissa.

Liuottimen viskositeetti

Tämä menee kemiaan, mutta lyhyt versio: EPD-liuotin paksunee kylmänä. Suhde seuraa suunnilleen anArrheniuksen käyrä-menemättä liian syvälle termodynamiikkaan, tärkeintä on, että vaikutus on eksponentiaalinen, ei lineaarinen.

klo25 astetta(vertailutila), hiukkasilla on nimellinen liikkuvuus. klo0 astetta, viskositeetti suunnilleen kaksinkertaistuu, puolittuen hiukkasnopeus. klo-20 astetta, viskositeetti kasvaa noin 4x, mikä vaatii suhteellisesti pidennettyä aaltomuodon kestoa. Matematiikka ennustaa tämän melko hyvin, vaikka todelliset-tulokset vaihtelevat joskus kunkin valmistajan käyttämän liuotinkoostumuksen mukaan.

Yhden valmistajan "leveä lämpötila" -vaatimusten testaus ajamalla paneelit -15 asteeseen paljasti, että päivitysajat pitenevät 400 ms:sta 1100 ms:iin. Paneelit toimivat, mutta tekniset tiedot olivat merkinneet paljon parempaa kylmätehoa.

Toiminta-alueen luokitukset

Vakiopaneelitpeittää 0 - 40 astetta perussuorituskyvyllä.Laajennetut paneelitkahva -10-50 astetta kohtuullisella aaltomuodon kompensoinnilla.Leveät lämpötilapaneelit-tarvitaan pakastelaatikoille-toimivat -25 - 60 astetta käyttämällä erikoistuneita etutason laminaattimateriaaleja, integroitua lämpötila-anturia ja mukautuvaa aaltomuodon valintaa. Tottapakastin{0}}tason paneelitoptimoitu -30 astetta 10 astetta on olemassa, mutta komento premium-hinnoittelu.

Lämpötilan kompensointi

Leveä-lämpötila ESL sisältää -sirun lämpötila-antureita, useita muistiin tallennettuja aaltomuotoparametrijoukkoja ja automaattisen parametrien valinnan mitatun lämpötilan perusteella. Pidemmät aaltomuodon kestoajat kylmäkäytössä ja pienemmät jännitteenvaihtelut korkeassa-lämpötiloissa.

Suorituskykyrangaistus laajassa-lämpötilakäytössä ei ole-triviaali. Mittaukset osoittavat päivitysajat äärilämpötiloissakaksinkertainen kolminkertaiseksihuone{0}}lämpöteho. Asiakkaiden, jotka käyttävät jäähdytettyjä ympäristöjä, on otettava tämä huomioon päivitysajoituslaskelmissaan.

Missä ESL-vaatimukset poikkeavat UUSI OSA

Yleinen "vähittäiskaupan ESL"-spesifikaatio kattaa ehkä 60 % todellisista{1}}käyttötavoista. Loput 40 prosenttia koskevat erityisvaatimuksia, jotka tulevat esiin vasta tarkasteltaessa tiettyjä vertikaalisia markkinoita. Se, mikä toimii kulutuselektroniikkaliikkeessä, epäonnistuu näyttävästi pakastevarastossa. Seuraavissa osissa dokumentoidaan käyttöönottokokemuksia aloilla, joilla tavalliset ESL-oletukset hajoavat.

Tuoreet ruoat ja päivittäistavarat: dynaaminen hinnoittelu kohtaa pilaantuvan varaston

Tuoreruoan vähittäiskauppa edustaa vaativin ESL-sovellus yksinkertaisesta syystä: tuotteen arvo heikkenee jatkuvasti esillepanossa. Pihvi, joka maksaa 15 dollaria paunalta maanantaiaamuna, saattaa olla arvoltaan 7 dollaria paunalta keskiviikkoiltaan mennessä, jos sitä ei ole myyty. Perinteiset paperitarrat eivät pysty kuvaamaan tätä arvokäyrää. ESL voi-mutta käyttöönottovaatimukset poikkeavat huomattavasti tavallisista päivittäistavarahinnoista.

Dynaaminen alennushinnoitteluvaatii päivitystaajuuksia, jotka tyhjentävät tavalliset ESL-akut kuukausissa. Tuoreelintarvikeosasto, joka päivittää neljä hintapäivitystä päivittäin-aamuvarasto, keskipäivän säätö, illallinen alennus, yön yli tapahtuva nollaus-kuluttaa akkua 4-kertaisesti kerran viikossa päivitettävään keskuksen-tarraan verrattuna. Akun kemiallinen valinta siirtyy tavallisista CR2450-nappikennoista kohti suuremman-kapasiteetin litiumtionyylikloridikennoja tai ladattavia vaihtoehtoja, joissa on hyllykalusteisiin sisäänrakennetut induktiiviset latausasemat.

Viimeisen käyttöpäivän näyttölisää tietotiheysvaatimuksia. Yksinkertainen hintalappu vaatii ehkä 50 merkkiä. Tuoreen ruoan etiketti, jossa näkyy hinta, yksikköhinta, pakkauspäivämäärä, myynti-päivämäärä ja käyttö-päivämäärä, vaatii 150+ merkkiä luettavassa kirjasinkoossa. Näytön kiinteistö kasvaa vastaavasti - 2,9" ja 4,2" tarroista tulee vakio, kun 2,13" riittää keskuskauppaan.

Yhden ruokakauppaketjun tuoreiden kala- ja äyriäistuotteiden osasto otti käyttöön 4,2 tuuman kolmen-värisen ESL:n integroidulla NFC:llä asiakkaiden älypuhelimen vuorovaikutusta varten. Punainen korostusväri korostaa tuotteita, jotka ovat tulossa myyntiin-päivämäärien mukaan automaattisella progressiivisella hinnoittelulla: 15 % alennus 48 tunnin kohdalla, 30 % reaaliajassa 24 tunnin kohdalla, 50 % varaston hallintaa{1}2 tuntia. järjestelmän liitettävyys{12}}ESL-infrastruktuurista tuli lähinnä osa varastonvähennysjärjestelmää eikä pelkkä hinnoittelutyökalu. Pilottiosasto maksoi koko käyttöönoton 23 %:lla.

Kylmät koteloympäristötesitellä aiemmin käsitellyt lämpötilakomplikaatiot. 4 asteen lämpötilassa toimivat meijerijäähdyttimet hidastavat virkistymistä. Lihalaatikot 2 asteessa ovat huonompia. -18 asteen pakastelaatikot vaativat erikoisleveitä lämpöpaneeleja, jotka maksavat 40–60 % enemmän kuin tavalliset yksiköt. Yksi pakastekauppias otti aluksi käyttöön vakiopaneeleja jäätelöosastoonsa; tarrat muuttuivat lukukelvottomiksi viikossa, koska haamukuvia kertyi riittämättömästä päivityksestä käyttölämpötilassa.

Kylmälaatikoiden lämpötilagradientti lisää monimutkaisuutta. Ilmaverhojärjestelmät tuottavat 8-12 asteen lämpötilavaihtelut etureunan (lämpimämpi, lähellä ympäristön ilman sekoittumista) ja takaosan (kylmä, höyrystimen lähellä) välillä. Meijerikotelon etuosassa olevat tarrat voivat toimia 8 asteen kulmassa, kun taas takaosan tarrat toimivat 2 asteessa -riittävästi erilaisia ​​vaatimaan erilaisen aaltomuodon ajoituksen. Kehittyneet asennukset toteuttavat etikettikohtaisen lämpötilantunnistuksen yksilöllisillä päivitysparametreilla.

Pilaantuvan varaston seurantaintegraatio edustaa seuraavaa kehitystä. Kun ESL-järjestelmät yhdistetään kaksisuuntaisesti varastonhallintaan, etiketistä tulee sekä anturi että näyttö. Varastojen-ilmaisin-tunnistaa, milloin hyllyn sijainti on tyhjä myyntitoiminnan puutteen perusteella-ottaa käyttöön automaattiset täyttöilmoitukset. Yksi tuoteosasto vähensi -out of-varastotapahtumia 34 % käyttämällä ESL-integroitua varaston valvontaa, joka merkitsi paikat, joissa ei ollut myyntitoimintaa yli 4 tunnin ajan ruuhka-aikoina.

Varasto- ja teollisuuslogistiikka: mittakaava muuttaa kaiken

Teollisuuden varaston ESL-asennukset toimivat rajoituksin, joita vähittäiskaupan järjestelmäarkkitehdit kohtaavat harvoin. Ruokakaupassa voi olla 15 000 SKU:ta 40 000 neliöjalalla. Tätä päivittäistavaraketjua palvelevassa jakelukeskuksessa on 50 000+ SKU:ta 500 000 neliöjalalla ja kattokorkeus 40 jalkaa. RF-etenemismallit, jotka toimivat 12 -jalan katon vähittäiskaupan ympäristössä, epäonnistuvat täysin varastossa, jonka teräshyllyt ulottuvat 35 jalkaan.

Säiliön sijainnin tunnistaminenvaatii erilaisia ​​näyttöprioriteettia kuin vähittäismyyntihintalappuja. Hallitseva tieto ei ole hinta-se on sijaintikoodi, SKU ja määrä. Varaston ESL-mallit näyttävät tyypillisesti sijaintitunnisteet 48{5}}pisteen tai suuremmilla fonteilla, jotka ovat luettavissa 3+ metristä, jolloin trukkien kuljettajat ja poiminta-pakkaustyöntekijät voivat tunnistaa sijainnit lähestymättä roskakoria. Kontrastivaatimukset kiristyvät, koska katselu tapahtuu vaihtelevassa teollisuusvalaistuksessa-jotkin käytävät suorien korkean valaistuksen alla 1500+ luksia, toiset varjossa 200 luksia.

Valitse-to-kevyt integrointilaajentaa ESL:n passiivisen näytön lisäksi aktiiviseksi työnkulun ohjaukseksi. E-paperinäyttöihin integroidut LED-ilmaisimet ohjaavat työntekijöitä valitsemaan paikkoja. EPD näyttää mitä valita; LED näyttää mistä valita. Yhdistetyt järjestelmät vähentävät valintavirheiden määrää tyypillisestä 0,5-1 %:sta 0,1 %:iin tai sitä parempaan. Virtabudjetin siirtymä-LED-merkkivalo poimintatoimintojen aikana kuluttaa enemmän virtaa kuin e-paperin päivitysjakso. Akkuarkkitehtuurit mukautuvat vastaavasti ja siirtyvät usein AA-litiumkennoihin tai langalliseen virtalähteeseen korkea-aktiivisiin kohteisiin.

Korkea{0}}telineympäristötrasittaa RF-viestintäjärjestelmiä. Metallihyllyt aiheuttavat monitiehäiriöitä. Korkeat käytävät tuottavat varjovyöhykkeitä. Vähittäiskaupassa yksi 25 metrin yhdyskäytävä voi kattaa vain 8-10 metriä tiheässä varastoympäristössä. Yhdyskäytävätiheys kasvaa 3–4-kertaiseksi verrattuna vähittäiskaupan käyttöönottoihin vastaavan kattavuuden saavuttamiseksi. Jotkin varastoasennukset käyttävät hybridiverkkoja - alle 1 GHz tunkeutuakseen tiheisiin telinealueisiin, WiFi avoimiin esitysalueisiin, joissa väliohjelmisto yhdistää viestintäkerroksen.

Trukkiin{0}}asennettavat mobiilinäytötedustavat nousevaa varaston ESL-varianttia. Kiinteiden hyllytarrojen sijaan näytöt kiinnitetään trukin mastoihin ja saavat reaaliaikaisia-keräilyohjeita, kun käyttäjät navigoivat varastossa. Nämä laitteet päivittävät jatkuvasti-sijaintia, määrää, seuraavaa määränpäätä-, mikä edellyttää täysin erilaista tehoarkkitehtuuria kuin staattiset hyllymerkinnät. Haarukkatrukin sähköjärjestelmän kiinteä virta on vakiona; akkukäyttö ei ole kannattavaa jatkuvassa-päivityssovelluksissa.

Varastolaskennan automaatiohyödyntää kaksisuuntaista ESL-viestintää. RFID-integraatio mahdollistaa automaattisen syklin laskennan-tuotteet, jotka on merkitty RFID-passilla RFID-lukijalla varustettujen ESL-yksiköiden lähellä, ja varastomäärät päivitetään ilman manuaalista skannausta. Jakelukeskuksen käyttöönotto vähensi fyysisen varastomäärän työvoimaa 60 % käyttämällä integroitua ESL-RFID-jaksolaskentaa, joka piti jatkuvan varaston tarkkuuden yli 99 %:ssa.

Kovat ympäristöluokituksetasia teollisissa yhteyksissä. IP54 pöly- ja roiskekestävyys on varaston ESL:n perusta; IP65 tulee välttämättömäksi ympäristöissä, joissa on pesuallas. Liuottimia tai puhdistusaineita käsittelevissä tiloissa kemikaalinkestävyys on tärkeä. Eräässä autonosien varastossa vaadittiin tarroja, jotka kestivät jarrunestettä ja vaihteistonesteelle altistumista-vakio ESL-kotelot ovat hajonneet kuukausissa. Erikoiskotelot, joissa on kemiallisia -kestäviä polykarbonaattikoteloita, lisäsivät yksikkökustannuksia 35 %, mutta osoittautuivat välttämättömiksi käyttöönoton pitkäikäisyyden kannalta.

Terveydenhuolto ja apteekki: tarkkuus ei ole-neuvoteltavissa

Apteekki ESL:n käyttöönotot kohtaavat sääntelyvaatimukset, jotka poikkeavat perinteisestä vähittäismyynnistä. Hinnoitteluvirhe ruokakaupassa tarkoittaa asiakkaiden valituksia ja mahdollista oikeudellista altistumista hintatarkkuutta koskevalle laille. Lääkemerkintävirhe apteekissa voi tarkoittaa potilaan vahinkoa tai kuolemaa. Riskiprofiili muuttaa perusteellisesti järjestelmän suunnittelun prioriteetteja.

Lääkkeen tunnistusnäyttövaatii informaatiotiheyttä, joka ylittää tavanomaisen vähittäiskaupan ESL:n. Apteekin hyllyetiketissä on oltava: lääkkeen nimi (tuotemerkki ja geneerinen), vahvuus, annosmuoto, NDC-numero, hinta, yksikköhinta, valmistaja ja usein säilytysvaatimukset. Tämän sovittaminen 2,13":n tarraan vaatii huolellista typografiaa-tai yleisemmin 2,9" tai suurempien näyttöjen käyttöönottoa. Jotkut apteekit käyttävät 4,2 tuuman tarroja, joissa on QR-koodit, jotka linkittävät täydelliseen reseptitietoon.

Viivakoodin tarkkuuden tarkistustulee kriittiseksi. Apteekkien henkilökunta skannaa lääkkeet useita kertoja annostelun työnkulun aikana-vastaanottamisen, hyllytyksen, vetämisen, tarkistamisen ja annostelun aikana. Näytön ESL-viivakoodi on skannattava oikein joka vaiheessa. Tämä tiukentaa kontrastisuhdevaatimuksia vähittäiskaupan vähimmäisvaatimuksia pidemmälle. Apteekkien skannauslaitteiden testaus paljastaa, että vanhemmat apteekin varmistusskannerit -jotkut käyttävät edelleen CCD-tekniikkaa nykyaikaisten laser- tai kuvantamisskannerien sijaan-vaativat 10:1 tai paremman kontrastin luotettavaa lukemista varten. Paneelin valinnassa on otettava huomioon asennetun kannan huonoin tapaus{11}}skannauslaitteisto.

Valvottujen aineiden alueetottaa käyttöön fyysisiä turvallisuusvaatimuksia. Luettelon II-V lääkkeet edellyttävät suojattua tallennustilaa pääsylokiin. Valvottavien aineiden säilytystilojen ESL:n on integroitava kaapin kulunvalvontajärjestelmiin,{3}}jotka näyttävät rajoitetun pääsyn ilmaisimia, kirjataan lokiin, mitkä tarrat olivat näkyvissä jokaisen kaapin avaamisen yhteydessä, mikä saattaa estää näytön luvattoman pääsyn aikana. Yksi sairaalaapteekki integroi ESL:n valvottujen aineiden hallintajärjestelmäänsä näyttääkseen reaaliaikaiset-varastolaskelmat, jotka päivittyvät automaattisesti lääkkeiden jakamisen yhteydessä, mikä eliminoi manuaalisen määrän täsmäytyksen.

Lääkkeiden kylmäsäilytysyhdistää apteekkien tarkkuusvaatimukset ja kylmän{0}}ketjun lämpötilahaasteet. Rokotteet, insuliini ja tietyt biologiset aineet vaativat säilytyksen välillä 2-8 astetta. Leveät-lämpötilan ESL-paneelit ovat pakollisia. Jotkin apteekkien kylmäsäilytyssovellukset vaativat lämpötilan kirjaamista integroiduilla ESL-antureilla, jotka näyttävät nykyisen lämpötilan lääketietojen ohella. Näin varmistetaan visuaalisesti, että säilytysolosuhteet pysyvät määritysten mukaisina ilman, että henkilöstön tarvitsee tarkistaa erillisiä valvontalaitteita.

Sairaalan apteekkien toimintalisää monimutkaisuutta vähittäisapteekkien lisäksi. Lääkekärryt, automaattiset annostelukaapit ja satelliittiapteekkipaikat asettavat jokaiselle erilaiset ESL-vaatimukset. Kärry-asennettu ESL vaatii kestävää rakennetta, joka kestää toistuvan kuljetuksen; näyttöjen on pysyttävä luettavissa sairaalan käytäville tyypillisessä loistevalaistuksessa. Automaattinen annostelukaappien integrointi vaatii viestintäprotokollia, jotka ovat yhteensopivia kaapinhallintaohjelmiston kanssa, -usein omistamien järjestelmien kanssa, joissa on rajoitetut kolmannen osapuolen{5}}integrointiominaisuudet.

Säännösten noudattamista koskevat asiakirjatedellyttää kirjausketjuja, joita vähittäiskaupan ESL-järjestelmät tarjoavat harvoin. Sairaala-apteekkien yhteiskomission akkreditointi edellyttää lääkkeiden merkintöjen tarkkuuden dokumentointia. ESL-hallintajärjestelmien on kirjattava jokainen tarrapäivitys aikaleimalla, käyttäjän valtuuksilla ja sisällön muutostiedoilla. Erään sairaalajärjestelmän yhteiskomission tutkimuksessa tarkasteltiin erityisesti heidän koulunkäynnin keskeyttämisen kirjausketjun ominaisuuksia. katsastaja pyysi dokumentaatiota etiketin tarkkuuden varmistusmenettelyistä viimeisten 12 kuukauden ajalta.

Elektroniikka ja arvo{0}}vähittäiskauppa: reaaliaikainen-kilpailukykyinen hinnoittelu

Kulutuselektroniikan vähittäiskauppa toimii hinta{0}}läpinäkyvillä markkinoilla, joilla asiakkaat tarkastelevat säännöllisesti kilpailijoiden hintoja älypuhelimilla seisoessaan kaupassa. ESL-arvoehdotus siirtyy työvoiman säästöistä kilpailukykyiseen reagointikykyyn-mahdollisuuteen verrata tai voittaa kilpailijoiden hinnat reaaliajassa- sen sijaan, että odotettaisiin yön hintatiedostopäivityksiä.

Kilpailukykyinen hintaseurantaintegraatioyhdistää ESL-järjestelmät hintatietopalveluihin, jotka kaapivat kilpailijoiden verkkosivustoja jatkuvasti. Kun suuri kilpailija laskee lippulaiva-älypuhelimen hintaa, hintatietopalvelu havaitsee muutoksen muutamassa minuutissa, hinnoittelumoottori arvioi marginaalisäännöt ja päivitetyt hinnat leviävät hyllyihin 3-10 sekunnin verkkoviiveikkunan sisällä. Eräs elektroniikkakauppias alensi hintaa{5}}ajoavia ulosmarsuja 18 % otettuaan käyttöön reaaliaikaisen kilpailukykyisen hintasovituksen ESL-infrastruktuurinsa kautta.

Runsas tuotetietojen näyttösopii elektroniikan vähittäiskaupassa tyypillisiin korkeamman vastikkeen ostoihin. Asiakas, joka ostaa 1 500 dollarin kannettavan tietokoneen, haluaa tekniset tiedot-prosessorista, muistista, tallennustilasta, näytön resoluutiosta ja akun kestosta. Suurempimuotoinen ESL (7,5" ja uudempi) mahdollistaa teknisten tietojen näyttämisen, joka edellytti painettuja teknisiä kortteja. Jotkut elektroniikkakauppiaat käyttävät yhdistelmävalaisimia, joissa on e-paperia hinnoitteluun ja tekniset tiedot, sekä pieniä LCD-näyttöjä mainosvideosisällölle-hyödyntäen kunkin tekniikan vahvuuksia.

Lisävarusteiden näyttökäyttää ESL:ää lisälaitteiden myynnin edistämiseen. Näyttö, jossa näkyy "toimii:" -tiedot, linkittää ensisijaiset tuotteet yhteensopiviin lisätarvikekoteloihin-puhelimiin, kannettavien tietokoneiden kaapeleihin ja konsolipeleihin. Dynaaminen liitteiden hinnoittelu voi tarjota nippualennuksia, jotka näkyvät lisävarusteen ESL:ssä, kun ensisijaisen tuotteen ESL osoittaa varastotasot, jotka vaativat siirtoa.

Varkaudenesto-integraatiotulee merkitykselliseksi{0}}arvokkaille tuotteille. ESL-järjestelmät voidaan integroida elektroniseen artikkelivalvontaan (EAS) ja RFID-{2}}pohjaiseen varastonseurantaan. Kun EAS-tunniste poistetaan ilman asianmukaista deaktivointia, siihen liittyvä ESL voi näyttää hälytyksen tai muuttaa ulkoasua. Kehittyneemmät toteutukset päivittävät varastomäärää reaaliajassa-kun tuotteet poistetaan turvavarusteista, mikä mahdollistaa välittömän varaston-tietoisuuden.

Tuotteen elinkaarihinnoitteluelektroniikka noudattaa ennustettavia kaavoja-lanseeraa premium-hinnoittelu, kilpailukykyinen keski-elintarvikehinnoittelu, käyttöiän -lopun-poistohinnoittelu. ESL mahdollistaa automatisoidut elinkaarihinnoittelusäännöt, jotka säätävät marginaaleja tuotteen iän, varastotasojen ja seuraavien tuotteiden julkaisuaikataulujen perusteella. Kun uusi iPhone julkaistaan, edellisen sukupolven ESL päivittyy automaattisesti poistohinnoittelulla ennalta-määritettyjen marginaalisääntöjen mukaisesti ilman manuaalista puuttumista.

Demoyksikön hallintaelektroniikan vähittäiskaupassa käyttää ESL-variantteja, jotka on suunniteltu tuotenäytöksiin. Nämä yksiköt integroituvat usein turvakytkimiin, virranhallintajärjestelmiin ja interaktiivisiin kioskeihin. Näyttö saattaa näyttää hinnoittelun, kun se ei ole käytössä, ja vaihtaa ominaisuuksien kohokohtiin, kun asiakkaat ovat vuorovaikutuksessa esittelytuotteen kanssa. Jotkut toteutukset käyttävät läheisyysantureita asiakkaan läsnäolon havaitsemiseen ja näytettävän sisällön päivittämiseen sen mukaisesti.

Teollisuuden osat ja MRO: Pitkän{0}}pyrstövaraston haasteet

Huolto-, korjaus- ja toiminta- (MRO) jakelijat ja teollisuusosien toimittajat hallitsevat varastoprofiileja, jotka eroavat radikaalisti kuluttajien vähittäiskaupan profiileista. Tyypillisellä MRO-jakelijalla on 100,000+ SKU:ta pitkällä-tail-jakelulla-20 % SKU:ista tuottaa 80 % liikevaihdosta, kun taas 80 % SKU:ista liikkuu vain vähän. Perinteiset merkintämenetelmät epäonnistuvat taloudellisesti, kun etiketin ylläpitokustannukset ylittävät hitaasti liikkuvien tuotteiden marginaalin.

Taloudellisuus on korkea-SKU-siirtää ESL ROI -laskelmat. Päivittäistavarakaupassa ESL:n takaisinmaksu tulee ensisijaisesti hintamuutosten työvoimasäästöistä. MRO-jakelussa takaisinmaksu tulee varastojen tarkkuuden parantamisesta ja hitaasti liikkuvan{2}}varaston vanhentumisesta. Kiinnikkeiden jakelija vähensi varaston alaskirjauksia-31 % otettuaan käyttöön ESL-integroidun varastonseurannan, joka tunnisti hitaasti{7}}liikuvan varaston tarjoushinnoittelua varten ennen vanhenemista.

Teknisten tietojen näyttöVaatimukset muistuttavat enemmän apteekkia kuin päivittäistavarakauppaa. Teollisuusosat edellyttävät mittatietojen, materiaaliluokkien, sertifikaattien ja yhteensopivuustietojen näyttämistä. Laakerijakelijan ESL näyttää: osanumeron, valmistajan, reiän halkaisijan, ulkohalkaisijan, leveyden, nopeusluokituksen, kuormituksen ja sovellettavat tekniset tiedot (ISO, ABEC jne.). Tietotiheysvaatimukset vaativat suurempia näyttöjä ja huolellista typografista suunnittelua.

Säiliön sijaintijärjestelmätosien jakelussa käytetään usein patentoituja paikannuskoodeja, jotka on kehitetty vuosikymmenten aikana. ESL-integraation on otettava huomioon vanhat sijaintimuodot ja mahdollistettava siirtyminen kohti standardoitua sijaintikoodausta. Muutosten hallinnasta tulee yhtä merkittävää kuin teknisen toteutuksen{2}}varaston henkilökunta, joka on tottunut 20 vuoden ajan käyttämiinsä sijaintikoodeihin, vastustaa muotomuutoksia järjestelmän ominaisuuksista riippumatta.

Asiakas{0}}päätteetosatiskillä hyötyvät ESL-integraatiosta. Kun asiakas pyytää osaa, tiskihenkilökunta kyselee järjestelmästä ja ESL-näytöt säilytyspaikalla syttyvät tai näyttävät nouto-ohjeet. Jotkut osien jakelijat ovat ottaneet käyttöön "tuo tiskille" -työnkulkuja, joissa roskakoripaikkojen ESL-näytöt näyttävät keräilyohjeet ja laskurihenkilöstön nimet, mikä mahdollistaa useiden samanaikaisten asiakaspalveluvuorovaikutusten ja selkeän noutotunnisteen.

Asennus- ja kokoonpanotyötkäytä ESL:ää ohjaamaan komponenttien valintaa moni{0}}osakokoonpanoissa. Hydraulijärjestelmäsarja voi sisältää pumpun, moottorin, venttiilit, liittimet, letkun ja nesteen-jokainen varastoituna eri varastopaikkoihin. ESL-näytöt kussakin paikassa näyttävät sarjan tilauksen, tarvittavat määrät ja valmistumistilan. Integrointi kokoonpanodokumentaatioon näyttää työohjeet komponenttien tunnistamisen ohella.

Toimittajan{0}}hallittu varasto (VMI)ohjelmat hyödyntävät ESL:ää näkyvyyden jakamiseen. Kun toimittajat hallitsevat varastotasoja asiakkaiden toimipisteissä, ESL voi näyttää täydennystilan, saapuvat toimituspäivämäärät ja varastotilanteen. Tämä läpinäkyvyys tukee juuri--aikaisesti toteutettavia valmistusohjelmia, jotka edellyttävät luotettavaa osien saatavuutta ilman ylimääräisiä varastoinvestointeja.

ESL vs. Alternative Display Technologies UUSI OSIO

ESL-valinnassa ei ole kyse vain parhaan e-paperipaneelin valitsemisesta. Kyse on oikean näyttötekniikan valitsemisesta sovellukselle.E-paperikilpailee kanssaLCD-hyllyn näytöt, segmenttinäytöt ja perinteiset paperietiketit-jokaisella on omat suorituskykyominaisuudet, kustannusrakenteet ja käyttökohteet. Seuraava analyysi tarjoaa teknisen perustan teknologian valintapäätöksille.

E-Paperiset (EPD) elektroniset hyllyetiketit

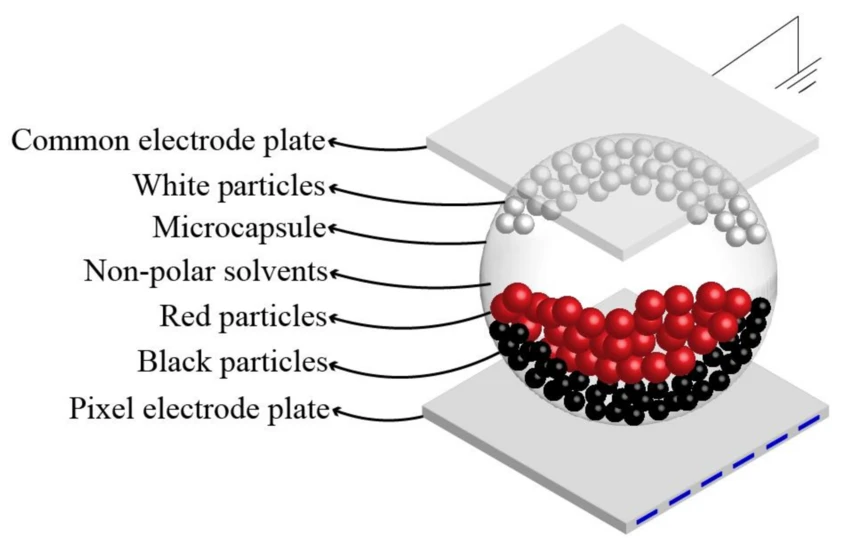

Toimintaperiaate: Elektroforeettinen hiukkasten migraatio mikrokapselisuspensiossa käytetyn sähkökentän alaisena. Bistable{1}}säilyttää kuvan ilman virtaa.

Vahvuudet: Nolla virrankulutusta staattisena (todellinen bistabiilisuus), erinomainen luettavuus ympäristön valossa, laajat katselukulmat (170 astetta +), paperi{2}}ulkonäkö, joka integroituu luonnollisesti vähittäiskaupan ympäristöihin, moni-vuotinen akun käyttöikä kolikkokennoista, luettavuus auringonvalossa ulkokäyttöön ja{4}}kirkkaisiin sovelluksiin.

Rajoitukset: Hidas päivitys (300{2}}2 000 ms täydelle päivitykselle), rajoitettu värikapasiteetti (1–4 väriä kaupallisissa tuotteissa, täysväriset), haamukuvia, jotka vaativat ajoittain täyden päivityksen, kylmän lämpötilan suorituskyvyn heikkeneminen, korkeammat alkuperäiset yksikkökustannukset kuin LCD-vaihtoehdot.

Kustannusrakenne: Näyttömoduulit 3-15 dollaria koosta ja väriominaisuuksista riippuen; täydelliset ESL-yksiköt ohjaimella, viestinnällä, kotelolla ja akulla 8-40 dollaria; infrastruktuuri (yhdyskäytävät, hallintaohjelmisto) lisää 0,50–2 dollaria tarraa kohden tyypillisissä käyttöönottoissa.

Optimaaliset sovellukset: Hinta-keskeinen vähittäiskaupan merkintä harvoin päivitetyillä (elintarvikekauppa, yleistavarat, apteekki), ulkoilma- tai -valaistut-ympäristöt, asennukset, joissa akun kesto on tärkeämpi kuin päivitysnopeus, sovellukset, jotka vaativat-paperia, kuten estetiikkaa.

LCD-hyllynäytöt

Toimintaperiaate: Nestekidevalomodulaatio LED-taustavalolla. Vaatii jatkuvan virran taustavaloon; näytön tilaa ei ylläpidetä ilman virtaa.

Vahvuudet: Nopea päivitys (60 Hz:n standardi, sopii videoille), täysväriominaisuus miljoonilla väreillä, korkea kirkkaus huomion kiinnittämiseen-, kyky näyttää videoita ja animaatioita, kehittynyt tekniikka laajalla toimittajaekosysteemillä.

Rajoitukset: Jatkuva virrankulutus (3-15 W tyypillisissä hyllyn reunan näytöissä), huono ympäristön valon suorituskyky (haalistuneen ulkonäön kirkkaassa myyntiympäristössä), katselukulman rajoitukset (±60 astetta tyypillisesti ennen värinvaihtoa), taustavalon vika on yleinen vikatila, vaatii langallisen virtainfrastruktuurin.

Kustannusrakenne: Näyttömoduulit 15-50 dollaria koosta riippuen; täydelliset verkotetut hyllynäytöt 50-200 dollaria; asennuskustannukset ylittävät usein laitteistokustannukset sähköinfrastruktuurin vaatimuksista johtuen.

Optimaaliset sovellukset: Mainospäätteet, joissa animaatio herättää huomiota, video{0}}mainosnäytöt, aikarajoitetut-mainoskampanjat, ympäristöt, joissa on valvottu valaistus (ostoskeskusten sisätilat, lentokenttien kaupat), sovellukset, joissa sähköinfrastruktuuri on jo olemassa.

Segmenttien LCD-näytöt

Toimintaperiaate: Yksinkertaiset nestekidesegmentit (kuten laskimen näytöt), joita ohjaavat erilliset segmenttiohjaimet. Erittäin pienitehoinen, mutta rajoitettu ennalta-määritettyihin merkistöihin.

Vahvuudet: Erittäin alhaiset kustannukset (0,50–2 dollaria näyttöä kohden), erittäin alhainen virrankulutus (mikroampeerit staattista näyttöä varten), laaja lämpötila-alue, yksinkertainen ajoelektroniikka, todistettu luotettavuus vuosikymmenien käytössä.

Rajoitukset: Kiinteät segmenttimallit rajoittavat näytettävää sisältöä (yleensä vain numeroita ja rajoitettuja merkkejä), ei grafiikkaa, rajoitetut kokovaihtoehdot, esteettisesti päivätty ulkoasu, jokainen merkki vaatii erillisen segmenttikuvion.

Kustannusrakenne: Näytä moduulit, joiden tilavuus on alle $1; täydelliset hintanäyttöyksiköt 2-5 dollaria; minimaaliset infrastruktuurikustannukset.

Optimaaliset sovellukset: Puhdas numeerinen hintanäyttö, jossa sisällön joustavuutta ei vaadita, äärimmäisen kustannus{0}}herkät käyttöönotot, suuren-volyymin sovellukset, jotka asettavat yksikön taloudellisuuden etusijalle valmiuksien edelle, vaativissa ympäristöissä, joissa kehittynyt elektroniikka luo luotettavuusriskin.

Paperiset tarrat (manuaalinen)

Toimintaperiaate: Tulostetut paperietiketit, jotka on asetettu muovitelineisiin tai kiinnitetty suoraan hyllyn reunoihin. Myymälän henkilökunta päivittänyt manuaalisesti.

Vahvuudet: Alhaisimmat teknologiakustannukset (todellisuudessa nolla näyttölaitteistoille), rajoittamaton graafinen joustavuus, ei elektroniikkaa epäonnistumaan, ei infrastruktuurivaatimuksia, tuttu työnkulku vähittäiskauppiaille.

Rajoitukset: Työ{0}}intensiivinen päivitysprosessi (15-30 sekuntia tarraa kohden kokeneelle henkilökunnalle), virhealtis (arviolta 5–15 %:n hintatarkkuusongelmat tyypillisessä vähittäiskaupassa), materiaali- ja tulostuskulutuskulut, rajoitettu kyky suorittaa nopeita hintamuutoksia, etikettien hävittämisestä aiheutuva ympäristöjäte.

Kustannusrakenne: tarrapidikkeet 0,10 $-0,50 kpl; paperietiketit 0,01 $-0,05 dollaria kappale; jatkuvat työvoima- ja materiaalikustannukset ylittävät tyypillisesti ESL:n elinkaarikustannukset 2–4 vuodessa korkean taajuuden sovelluksissa.

Optimaaliset sovellukset: Hyvin pienet vähittäiskaupat, joissa työvoimakustannukset ovat mitättömät (omistajan -pitävät kaupat), erittäin alhainen päivitystiheys, tilapäinen tai ponnahdus{1}}vähittäiskauppa, jossa infrastruktuuri-investoinnit eivät ole perusteltuja, epätavallisia fyysisiä muotoja vaativat sovellukset eivät ole saatavilla sähköisissä vaihtoehdoissa.

Teknologian valintakehys

Näyttötekniikan valintaperusteet sisältävät useita tekijöitä, joita on painotettava sovellusprioriteettien mukaan:

Päivitä taajuusvaikuttaa voimakkaasti teknologian valintaan. Sovellukset, joissa on harvemmin kuin viikoittain päivityksiä, oikeuttavat harvoin ESL-investoinnin; paperietiketit ovat taloudellisia. Päivittäin päivitetyt sovellukset saavuttavat ESL-notetason 2–3 vuodessa. Sovellukset, joissa on useita päivittäisiä päivityksiä, suosivat voimakkaasti ESL-taloutta.

Sisällön monimutkaisuusvaikuttaa teknologian valintaan. Puhdas numeerinen hintanäyttö voi käyttää segmentti-LCD:tä alhaisin kustannuksin. Hinnat plus rajoitettu teksti (tuotenimet, yksikköhinnat) sopivat e-paperille ESL. Rikas graafinen sisältö tai video vaatii LCD-näytön korkeammista tehokustannuksista huolimatta.

Ympäristöolosuhteetrajoittaa vaihtoehtoja. Korkea ympäristön valo (ulkona, ikkunat, kirkas vähittäiskaupan valaistus) suosii e-paperin heijastavaa näyttöä. Ohjatut valaistusympäristöt voivat käyttää LCD-näyttöä tehokkaasti. Äärimmäiset lämpötilat (jäähdytetty, ulkona) edellyttävät asianmukaiset paneeliluokitukset tekniikan valinnasta riippumatta.

Sähköinfrastruktuurin saatavuusratkaisee usein toteutettavuuden. Paikat, joissa ei ole saatavilla virtaa tai joissa käyttövirta olisi kohtuuttoman kallista, edellyttävät pääasiassa akkukäyttöistä -ESL:ää. Paikat, joissa sähköinfrastruktuuri on jo olemassa (ylä-hyllyvalaistuspiirit), voivat harkita LCD-vaihtoehtoja.

Kokonaisomistuskustannusanalyysikannattaa harkita:

Nämä luvut vaihtelevat huomattavasti paikallisten työvoimakustannusten, päivitystiheyden ja käyttöönoton mittakaavan mukaan. Laskelma suosii tyypillisesti keskeyttämistä, jos päivitystiheys on yli 1-2 kertaa viikossa kehittyneiden maiden työmarkkinoilla.

Hybridin käyttöönottostrategiat

Harvat jälleenmyyjät käyttävät yhtä näyttötekniikkaa kaikissa sovelluksissa. Hybridistrategiat yhdistävät teknologian sovellusten vaatimuksiin yhdessä vähittäismyyntiympäristössä:

E-paperi hintaa varten, LCD-näyttö kampanjaankäyttää ESL:ää rutiininomaiseen hinnoitteluun koko myymälässä ja ottaa käyttöön LCD-näytöt päätykappaleissa, kassalla ja myynninedistämispisteissä, joissa videokyky ja korkea kirkkaus houkuttelevat asiakkaiden huomion. Tämä lähestymistapa hyödyntää ESL-tehokkuusetuja suurimmassa osassa tarroja säilyttäen samalla myynninedistämisen joustavuuden siellä, missä se on tärkeintä.

Segmentti LCD hintaa varten, e{0}}paperi tiedoksiottaa käyttöön edullisia segmenttinäyttöjä puhtaasti numeerista hinnoittelua varten ja käyttää suurempia e-paperinäyttöjä yksityiskohtaisten tuotetietojen saamiseksi, kun sisällön monimutkaisuus oikeuttaa kustannukset. Tämä lähestymistapa minimoi suurien-määrien perusetikettien kustannukset ja mahdollistaa monipuolisen tiedon näyttämisen, kun asiakkaan arvo oikeuttaa investoinnin.

Lämpötila{0}}vyöhyketeknologian yhteensopivuuskäyttää tavallista ESL:ää ympäristön vähittäiskaupan alueilla, samalla kun se käyttää leveitä{0}}lämpötilavaihtoehtoja kylmävyöhykkeissä ja mahdollisesti valitsee kestävämmän segmentin näyttöjä pakasteosastoissa, joissa jopa leveän-lämpötilan e-paperin suorituskyky on marginaalinen. Teknologian valinnassa noudatetaan ympäristövaatimuksia yhtenäisten eritelmien sijaan.

Skaalaa{0}}asianmukainen infrastruktuurisaattaa käyttää ESL:ää täydellä verkkoinfrastruktuurilla suurissa{0}}muotokaupoissa samalla kun ottaa käyttöön erilliset segmenttinäytöt tai jopa paperitarrat pienemmissä kaupoissa, joissa infrastruktuuri-investoinnit eivät skaalaudu taloudellisesti. Teknologian valinnassa otetaan huomioon käyttöönoton laajuus teknisten vaatimusten ohella.

Uusia teknologioita

Nopea -EPD-tutkimus

Laboratorioesitykset ovat saavutettu75 Hz virkistystaajuudete-paperipaneeleilla-, jotka lähestyvät LCD-aluetta. Nämä demot teollisuuskonferensseissa ovat todella vaikuttavia, mutta tuotannon käyttöönotto on kaukana.

Keskeisiä mahdollistavia teknologioita ovat mmnestekidelisäaineetjotka lisäävät elektroforeettista nestettä yhdisteillä, jotka aiheuttavat takaisinvirtausvaikutuksia. Tutkimuspaperit raportoivat 2,8-kertaisen nopeuden parantumisen samalla kun ajojännite pienenee 50 %.Ohuet-kalvoetu-tasomainaatitvähentää hiukkasten kulkeutumisetäisyyttä.Uudet nanopartikkeliformulaatiotoptimoida pintavarausominaisuudet ja pienentää hydrodynaamista sädettä. Jakoneoppimisen-optimoitu aaltomuotojen luominenmukautuu reaaliajassa{0}}tilan ja ympäristön olosuhteisiin.

Nämä tekniikat ovat edelleen kehitysvaiheessa. Tuotannon ESL-tuotteiden määrittäminen laboratoriotulosten perusteella ei ole suositeltavaa.

Color E{0}}Paper Evolution

E Ink Gallery 3tekniikka osoittaa, mihin väri-EPD on menossa. Musta/valkoinen päivitys on laskenut arvoon350 ms, vähemmän kuin 2000 ms aikaisemmissa sukupolvissa. Nopea väritila osuu500 ms. Vakioväritila toimii750-1000 ms. Paraslaatuinen väritila tarvitaan edelleen1500 ms.

Väri-EPD on siirtymässä "tuskin käyttökelpoisesta" "käytännössä käyttökelpoiseksi" valituissa sovelluksissa. Odotettavissa jatkuvaa parannusta, mutta yksivärinen säilyttää nopeuden ja tehon edut ikuisesti perustavanlaatuisten hiukkasfysiikan erojen vuoksi.

Järjestelmäsuunnittelun suorituskykyvaatimukset

Vähimmäisvaatimukset

Yleisissä vähittäiskaupan hyllymerkinnöissä nämä numerot edustavat kerrosta:

Päivitysaikapitäisi saavuttaa 2000 ms tai parempi globaalissa tilassa, 500 ms tai parempi osittaisessa tilassa.Kontrastisuhdetäytyy ylittää 8:1.Resoluutiotulee saavuttaa vähintään 100 DPI.Katselukulmaon oltava 170 astetta tai leveämpi.Käyttölämpötila-aluesen tulee kattaa 0 - 40 astetta.Akun kestopitäisi ylittää 5 vuotta 2 päivityksellä päivässä.

Parannetut tekniset tiedot

Vaativille sovelluksille-säännölliset päivitykset, kylmäsäilytys, mainossisältö-tiukentuvat:

Päivitysaikapitäisi saavuttaa 1000 ms maailmanlaajuisesti, 300 ms osittaisella.Kontrastisuhdepitäisi ylittää 12:1.Resoluutiopitäisi saavuttaa 120 DPI tai enemmän.Väriominaisuus(3-4 väriä) tulee merkitykselliseksi.Käyttölämpötila-aluetulisi ulottua -25 astetta 50 asteeseen.Akun kestopitäisi ylittää 3 vuotta 4 päivityksellä päivässä.

Specification Validation

Toimittajan tekniset tiedot on tarkistettava realistisissa olosuhteissa. Tämä ei ole valinnaista,-tietolomakevaatimusten ja tuotannon suorituskyvyn välillä on havaittu merkittäviä eroja.

Testaa virkistysaikaa minimi- ja maksimikäyttölämpötiloissa, ei vain huoneenlämpötilassa. Vahvista kontrastisuhde todellisissa myymälän valaistusolosuhteissa, ei laboratoriovalaistuksessa. Vahvista akun kestoennusteet aiotulla päivitystiheydellä ja sisältötyypeillä-toimittajan ennusteet olettavat yleensä parhaita-tapausskenaarioita. Tarkista järjestelmätason päivityksen viive kohdetunnistemäärällä varmistaaksesi, että verkkoarkkitehtuuri skaalautuu asianmukaisesti.

Teknologian ja sovelluksen yhteensovittaminen

Elektronisen hyllyetiketin teknologian valinta riippuu viime kädessä ominaisuuksien ja vaatimusten mukauttamisesta. Elektroforeettisten näyttöjen fysiikka asettaa kiinteät rajat-virkistystaajuudelle, lämpötilaherkkyydelle ja haamukuviointikäyttäytymiselle-, joita mikään optimointi ei ylitä. Näiden rajojen ymmärtäminen mahdollistaa realistisen järjestelmäsuunnittelun ja sopivan teknologian valinnan.

Käyttöönotuksissa, joissa rajoitukset sopivat sovellukseen-kohtalaiset päivitystiheydet, toiminta ympäristön lämpötilassa, hinta-keskittyvä sisältö-ESL tarjoaa vakuuttavaa lisäarvoa työvoiman vähentämisen, hinnoittelun tarkkuuden ja toiminnan joustavuuden ansiosta. ESL-rajoituksia vastustaville sovelluksille -korkeiden-taajuuksien päivitykset, äärimmäiset lämpötilat, multimediasisältö- voivat osoittautua sopivammiksi vaihtoehtoiset tekniikat tai hybridilähestymistavat.

Tekniikka jatkaa eteenpäin. Virkistystaajuudet paranevat asteittain. Väriominaisuus laajenee. Lämpötila-alueet laajenevat. Mutta perusfysiikka säilyy. Onnistunut ESL-käyttöönotto edellyttää työskentelyä näiden rajoitusten puitteissa, eikä teeskennellä, ettei niitä ole olemassa.
