Voitko mukauttaa läpinäkyvän LED-näytön?
Kyllä. Mutta siitä ei ole kysymys.
"Räätälöinti" läpinäkyvän LED-näytön alalla on markkinoinnin muotisana. Avaa minkä tahansa valmistajan verkkosivusto, niin näet "muokkaus saatavilla", "tarpeidesi mukaan räätälöity", "yhden-muokkauspalvelun". Tämä luo illuusion: ikään kuin mikä tahansa haluttu muoto, koko tai tehoste voidaan tuottaa.
90 % niin-ns. "mukauttamisesta" on vain modulaarista kokoonpanoa-sekoitusta.
Läpinäkyvän LED-näytön perusyksikkö on moduuli-yleensä vakiokappaleet, joiden koko on 500 mm × 500 mm tai 1 000 mm × 500 mm. 3m × 2m näyttö? Ota 6 moduulia ja yhdistä ne yhteen. 5m×3m? Yhdistä 15.
Todellinen räätälöinti-ei--moduulikoot, epäsäännölliset leikkaukset, erikoiskaarevuus-useimmat valmistajat eivät yksinkertaisesti halua tehdä sitä, tai he ilmoittavat hinnan, joka on suunniteltu estämään hyväksyntää. Miksi? Koska "räätälöinti" valmistuksessa tarkoittaa uusia muotteja, tuotantolinjan säätöjä, yksilöllisiä laaduntarkastuksia-kaikki kustannuksia. Ja läpinäkyviä LED-näytön marginaaleja puristetaan jo; valmistajilla ei ole kannustimia mukautua erityisvaatimuksiin.
Mitä "mukauttaminen" todellisuudessa tarkoittaa (joten myynti ei voi huijata sinua)
Koko-muokattavissa, mutta ruudukossa
Läpinäkyvien näyttöjen koot ovat moduulikokojen kokonaislukukertoja. Moduulien yleiset tekniset tiedot: 500 × 500 mm, 500 × 1 000 mm, 1 000 × 500 mm, 1 000 × 1 000 mm . 3.5 metriä leveä? Ei ole olemassa,{10}}onko 3 metriä tai 4 metriä{13}} metriä korkea? 2,5 metriä tai 3 metriä{16}}valitse yksi.
Jotkut valmistajat voivat tehdä "leikattuja moduuleita" saavuttaakseen ei--standardikokoja, mutta tämä tarkoittaa mukautettuja piirilevyjä, uusia muotteja, alkaen 30–50 % kustannusten noususta ja 2–4 viikkoa pidempää toimitusaikaa. Se, kannattaako se, vaatii laskelmia.

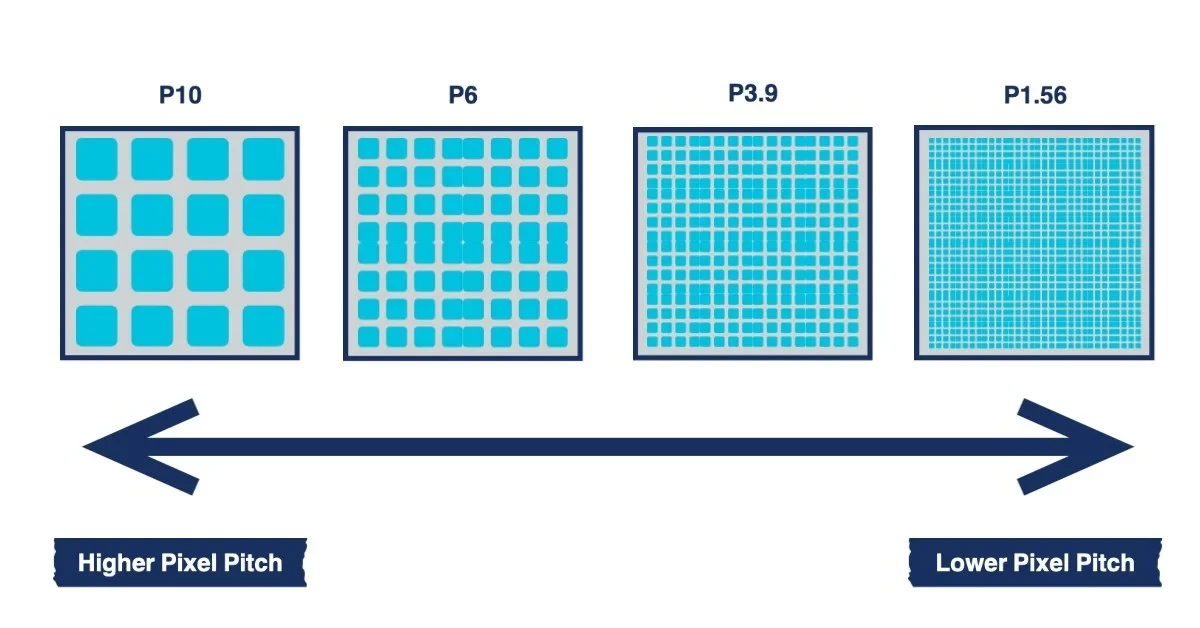

Pixel Pitch-Ydinvalinta
P3.9, P7.8, P10, P15, P20... Tämä parametri määrittää suoraan selkeyden, läpinäkyvyyden ja hinnan välisen tasapainon.
P3.9 toimii 3-6 metrin katseluetäisyydellä, tuottaa 55-65 % läpinäkyvyyden, maksaa eniten. P7.8 sopii 6-12 metriin, läpinäkyvyys 65-75 %, hinta keskihinta. P10 on 10+ metrin päässä, 70–80 % läpinäkyvä, edullisempi. P15 ja P20? Ne ovat mainostauluille - 15-30 metrin katseluetäisyys, 75-85% läpinäkyvyys, halvin vaihtoehto.
Pienempi pikseliväli ei ole aina parempi{0}}parempi on se, mikä vastaa katseluetäisyyttä. Ostoskeskusten atriumit, ulkoverhoseinät, lähikuvaikkunat-vaatimukset ovat täysin erilaisia.
Kirkkaus-Suuri ero sisä- ja ulkotilojen välillä
Sisäkäyttö: 800-2000 nittiä riittää. Ulkona tai suora auringonvalo: vähintään 4000-6000 nitiä, muuten päivän aikana ei näy mitään.
Kirkkaus on muokattavissa, mutta suurempi kirkkaus tarkoittaa suurempaa virrankulutusta, enemmän lämpöä ja korkeampaa hintaa. Kysy valmistajalta, mainitsevatko he "huippukirkkautta" vai "jatkuvaa käyttökirkkautta"-jotkut valmistajat ilmoittavat huippuarvoja, joita ei itse asiassa voida säilyttää jatkuvan käytön aikana.
Miten asennat tämän?

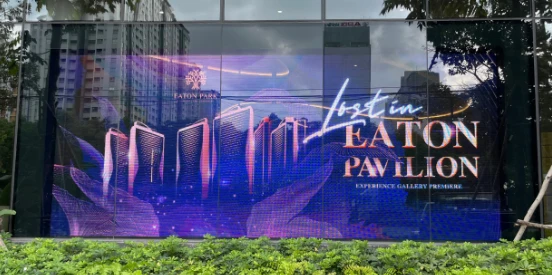

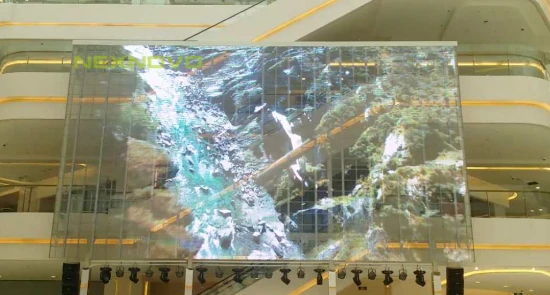

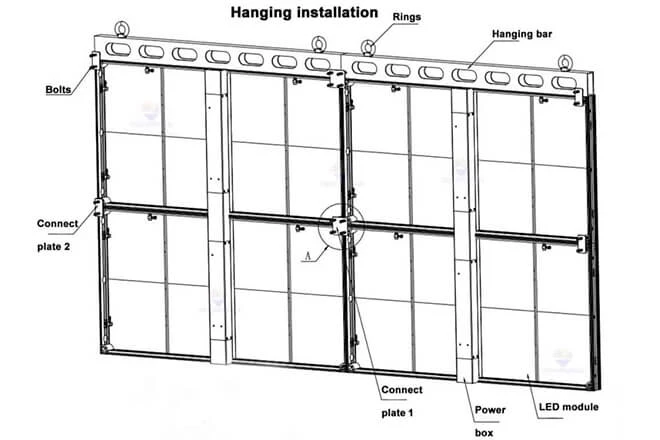

Ylhäältä ripustaminen toimii ostoskeskuksen atriumeissa ja näyttämöllä. Maan-seisominen tai pinoaminen sopii väliaikaisiin näyttelyihin. Pinta-asennettu-tai upotettu-lasiverhoseinien sisäpuolelle kiinnitetty-on yleisin arkkitehtoninen sovellus. Pylväs-asennettu erillisellä kannakkeella toimii ulkomainonnassa.
Asennustapa määrittää moduulien huoltosuunnan (etu- tai takahuolto), tarvikkeiden valinnan ja jopa itse moduulien rakennesuunnittelun. Tämä on päätettävä ennen tilaamista-ei selvitetty asennuksen aikana.
Huolto edessä vai takana? Ymmärrät tämän väärin ja murtat seinät

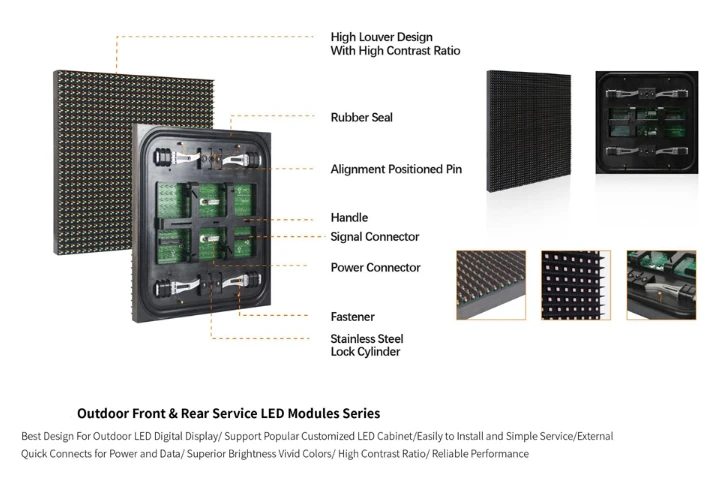

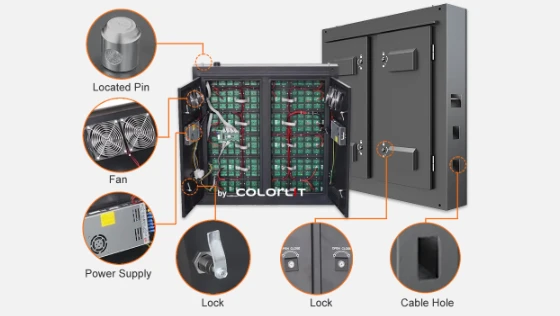

Takaosan huolto tarkoittaa moduulien poistamista takaa. Vaatii vähintään 50 cm tilaa näytön taakse. Pienemmät kustannukset. Etuosan huolto tarkoittaa moduulien poistamista edestä. Sopii seinäasennuksiin, joissa ei ole tilaa takana, monimutkaisempi moduulirakenne, 10-20 % korkeampi hinta.
Valitse väärä huoltotapa, jolloin koko seinä saattaa olla tarpeen purkaa yhden moduulin vaihtamiseksi.
Ohjausjärjestelmä-Vältä lukitusta-
Hyvämaineiset valmistajat antavat valita: käyttävät heidän omia ohjausjärjestelmiään tai alan -standardeja (NovaStar, Colorlight, Linsn).
Suositus: Valitse universaali järjestelmä. Omistusjärjestelmät ovat kahleita. Tulevat päivitykset ja ylläpito ovat heidän armoilla.
Suojausluokitus-Riippuu skenaariosta
Kuiva sisäympäristö: IP30-IP40 riittää. Sisätiloissa kostea tai vesihöyry: IP54. Puoli-ulkona tai kokonaan ulkona: IP65 tai korkeampi. Jokainen suojaluokituksen taso lisää hintaan 5-15 %. Älä suunnittele liikaa, mutta älä myöskään alitarkista, niin vesi pilaa näytön.
Ulkoasun tiedot-Säädettävä, mutta rajoitettu
Kehyksen väri (musta/valkoinen/hopea/harmaa), LED-nauhan väri, virtakotelon sijainti{0}}useimmat valmistajat voivat hyväksyä nämä.
Mutta odotusten pitäisi olla rajallisia: LED-sirun värit, nauhan leveys, moduulin paksuus-nämä ovat standardoituja. Ellei määrä ole riittävän suuri oikeuttamaan oman tuotantolinjan, niitä ei voi muuttaa.
Niin kutsuttu "mukauttaminen" tarkoittaa 80 % yhdistelmien tekemistä kiinteiden vaihtoehtojen sisällä. Hanki oikea pikselitiheys, kirkkaus, koko, asennustapa, huoltotapa, ohjausjärjestelmä ja suojausluokitus-näyttö on räätälöity-. Käsittele ne väärin, eikä mikään "erikoismuotoihin" käytetty rahasumma pelasta sitä. Loput 20%? Joko törkeän kallista tai sitä ei yksinkertaisesti hyväksytä.
Läpinäkyvyyshuijaus
Läpinäkyvien LED-näyttöjen ydinmyyntivaltti on "läpinäkyvyys". Mutta tämän alan avoimuuden merkitseminen on sotkua.
Kun valmistaja sanoo 80 %:n läpinäkyvyyttä, miten he saivat tuon luvun? Jotkut mittaavat LED-nauhojen välisten rakojen suhdetta kokonaispinta-alaan-, mikä on geometrista läpinäkyvyyttä. Jotkut mittaavat todellista valonläpäisyä-eli optista läpinäkyvyyttä. Jotkut jättävät kehyksen, virtalähteen ja kaapelit kokonaan pois ja mittaavat vain läpinäkyvimmän alueen. Jotkut jopa lainaavat "teoreettista läpinäkyvyyttä", jota todellinen tuote ei voi saavuttaa. Ei ole yhtenäistä standardia,{7}}numerot ovat valmistajan päättämiä.
Suuri läpinäkyvyys tarkoittaa ohuempia LED-nauhoja, suurempia etäisyyksiä ja vähemmän LED-siruja. Vähemmän LED-siruja tarkoittaa alhaisempaa kirkkautta ja harvempia pikseleitä. Seiso 3 metrin päässä P10-näytöstä, jonka läpinäkyvyys on 85 %, ja kuva on hajallaan{5}}pikselit ovat selvästi näkyvissä. Se ei ole "näyttö", vaan rivit hehkuvia pisteitä.
Joten kun valmistaja ylpeilee "90% läpinäkyvyydellä", kysyttävät kysymykset ovat: mikä on pikselitiheys? Mikä on todellinen kirkkaus? Mikä katseluetäisyys? Jos näitä ei selvennetä, seuraa katuminen sopimuksen allekirjoittamisen jälkeen.
Monet projektien epäonnistumiset johtuvat juuri tästä: asiakas teki vaikutuksen "korkeasta läpinäkyvyydestä", mutta asennuksen jälkeen hän huomasi, että sisältö oli näkymätöntä päivällä ja liian häikäisevää yöllä. Läpinäkyvä, kyllä-mutta puolet näytön toiminnoista oli pilalla.
Unohda "Mukauttaminen"-Aloita katseluetäisyydellä
Sen sijaan, että miettisit "voiko sitä mukauttaa", ota selvää: mikä on katseluetäisyys? Tämä määrittää pikselivälin. Pikselin tiheys määrää hinnan, läpinäkyvyyden ja näytön laadun-se määrittää melkein kaiken.
Laskenta on yksinkertainen: Pienin katseluetäisyys (metrejä) ≈ Pikselien jako (millimetriä)
P3.9-näyttö toimii hyvin katseluun 4 metrin säteellä. P10-näyttö tulee yhteen vain 10+ metrin etäisyydeltä. P20-näyttö on tarkoitettu katsojille kymmenien metrien päässä. Valitse väärä pikseliväli, niin mikään rahasumma ei säästä sitä.
Tässä on jotain, jonka olen nähnyt uudestaan ja uudestaan: ostoskeskuksen ikkunat, joissa on läpinäkyvät P10- tai jopa P16-näytöt, omistajat valittavat huonoista tuloksista. Ikkunan katseluetäisyys on vain 2-3 metriä-P10:ssä, johon on asennettu peukaloa suurempi pikselit, ja sen odotetaan näyttävän hyvältä? Mutta P10 on halpaa säästää rahaa, pilannut vaikutuksen.
"Räätälöinnin" todellinen merkitys ei ole se, että valmistaja rakentaa omituisen-muotoisen näytön-, vaan se löytää skenaarioon parhaiten sopivan tasapainopisteen pikselivälin, läpinäkyvyyden, kirkkauden ja budjetin välillä. Tämä vaatii ammatillista harkintaa, ei vaatimuslomakkeen täyttämistä ja tarjousten odottamista.
Kaarevat näytöt näyttävät upeilta messuilla. Real Projects, he ovat painajainen.
Kaarevat, lieriömäiset, aallon-muotoiset, pallomaiset-nämä ovat katseenvangitsevimpia asioita-messuilla, ja mitä valmistajat haluavat esitellä "räätälöintiominaisuuksinaan".
Mutta todellisissa projekteissa epäsäännöllisissä näytöissä on paljon enemmän sudenkuoppia kuin litteissä näytöissä.
Kustannukset eivät nouse lineaarisesti{0}}ne kasvavat eksponentiaalisesti. Saman alueen kaareva näyttö voi maksaa 2-3 kertaa niin paljon kuin litteä näyttö, koska se vaatii joustavia piirilevyjä tai pienikokoisia moduulikokonaisuuksia alhaisilla riittosuhteilla ja monimutkaisilla prosesseilla.
Kaarevalla on fyysiset rajat. Valmistaja saattaa sanoa "voimme tehdä kaarevia", mutta mikä on pienin taivutussäde? Vakiotuotteiden raja on noin 500-1000 mm. Haluatko tiukemman käyrän? LED-sirut putoavat, piirilevyt halkeilevat.
On toinenkin ongelma, jota monet ihmiset eivät ajattele: saumat suurentuvat kaarevilla pinnoilla. Litteän näytön moduulisaumat voidaan säätää lähes näkymättömiksi paljaalla silmällä. Mutta kaarevilla pinnoilla moduulit kohtaavat kulmissa, jolloin saumat näkyvät-varsinkin tummissa kohtauksissa, joissa näkyy näkyviä mustia viivoja.
Ja sitten on huolto. Kun moduuli epäonnistuu litteällä näytöllä, poista se, vaihtaminen-vei minuutteja. Kaarevat näyttömoduulit valmistetaan mukautetuissa kulmissa. Yhden vaihtaminen saattaa tarkoittaa sitä, että odotat, että valmistaja valmistaa sen uudelleen. Entä jos se lopetetaan?
Epäsäännölliset näytöt voidaan tehdä. Mutta ellei skenaario todella vaadi epäsäännöllistä muotoa vaikutuksen saavuttamiseksi, litteät näytöt ovat parempia. Halvempi, vakaampi, helpompi huoltaa.
Mihin rahat todella menevät (ja mihin saat merkinnät)
Tämän toimialan voittorakenteen ymmärtäminen paljastaa, missä korotus on lainausmerkeissä.
Läpinäkyvien LED-näyttöjen suurin kustannustekijä on LED-siru, jonka osuus kokonaiskustannuksista on 30-40 %. Sirujen valmistajat (Sanan, Changelight, Epistar) ovat tuotantoketjun alkupäässä, ja niiden bruttomarginaalit ovat 15–25 %. Nämä hinnat ovat suhteellisen läpinäkyviä.
Pakkaaminen-sirujen muuttamisesta LED-helmiksi-on 15–20 %. Yritykset, kuten Nationstar ja MLS, hoitavat tämän 10-20 prosentin bruttomarginaalilla.
Näytön valmistuksessa ja järjestelmäintegraatiossa katteet ovat korkeimmat{0}}20–40 %:n bruttomarginaalit. Täällä on myös eniten merkintöjä.
Saatu tarjous on saattanut käydä läpi 2-3 tasoa valmistajalta loppukäyttäjälle: valmistaja → alueellinen jakelija → integraattori → loppukäyttäjä. Jokainen kerros lisää 10-30%. Saman tuotteen hinta voi vaihdella eri kanavien kautta 50 %.
Siellä on myös piilotettu voittopiste: ohjausjärjestelmä. Monet valmistajat käyttävät patentoituja protokollia,{1}}kun näyttöä käytetään, ohjauskortteja, ohjelmistoja ja teknistä tukea on käytettävä. Myöhemmät huollot, päivitykset-mitä tahansa hinta tahansa, vaihtoehtoja ei ole.
Kuinka välttää sudenkuopat? Yritä hankkia lähde suoraan näytön valmistajilta ohittaen välittäjät. Vaadi yleisiä ohjausjärjestelmiä (NovaStar, Colorlight ovat alan standardeja)-älkää lukkiutuko omiin järjestelmiin. Vertaa vähintään kolmea hintatarjousta-, jos samoilla eritelmillä on merkittäviä hintavaihteluita, asia vaatii selvitystä.
Näyttö on vain puolet hinnasta. Vakavasti.
Läpinäkyvässä LED-näytössä itse tuotteen osuus kokonaisinvestoinneista saattaa olla vain 50-60 %. Mihin loput menee?
Asennus- ja tukijärjestelmät.
Läpinäkyvät näytöt näyttävät kevyiltä ja ohuilta, mutta ne eivät ole kevyitä-8-15 kg neliömetriä kohti. 100 neliömetrin lasiverhoseinä läpinäkyvillä näytöillä lisää lähes tonnin lisäkuormaa. Kestääkö nykyinen verhoseinärakenne sen? Tarvitseeko se vahvistusta? Nämä eivät ole valmistajan vastuulla - ne tarvitsevat ammattitaitoisen rakennesuunnittelijan arvioinnin.
Sähkö on toinen asia. Läpinäkyvät näytöt kuluttavat 200-600 wattia neliömetriä kohti. 100 neliömetrillä se on 20-60 kilowattia. Onko sähkönjakelujärjestelmä riittävä? Tarvitaanko erillisiä voimalinjoja?
Entä lämmönpoisto? LEDit tuottavat lämpöä, eivätkä lasiverhoseinät hengitä. Näytön ja lasin välinen tila kuumenee erittäin kuumaksi, etenkin etelään päin olevissa julkisivuissa-kesällä. Ilman lämmön haihtumista näytön käyttöikä kärsii merkittävästi.
Myös rakentamisen koordinointi on hankalaa. Uusissa rakennuksissa läpinäkyvät näytöt on sovitettava verhoseinän suunnitteluun etukäteen. Peruskorjausprojekteissa ulkojulkisivutyöt saattavat vaatia hyväksynnän. Liikerakennuksissa on myös pohdittava, miten rakentaminen vaikuttaa liiketoimintaan.
Tämä on todellista "mukauttamista"-ei näytön mukauttamista vaan kokonaisen ratkaisun mukauttamista. Valmistajat tai integraattorit, jotka ottavat huomioon tämän kaiken, ovat niitä, joilla on todellinen toimituskyky. Ne, jotka puhuvat vain näytöistä keskustelematta asennuksesta, joko odottavat lisäveloitusta myöhemmin tai aikovat kadota toimituksen jälkeen.
Bottom Line
Sana "mukauttaminen" saa läpinäkyvät LED-näytöt näyttämään kaikkivoipailta. Mutta itse asiassa tämä on kypsä teollisuustuote, jolla on selkeät tekniset rajat ja taloudelliset periaatteet.
Valmistajat voivat auttaa löytämään oikean kokoonpanon vakiintuneiden teknisten puitteiden puitteissa. Se, mitä valmistajat eivät voi tehdä, on uhmata fysiikan lakeja.
Sen sijaan, että kysyisit "voidaanko sitä mukauttaa", kysy "mitä todella tarvitaan?" Selvitä katseluetäisyys, ympäristön kirkkaus, asennusolosuhteet ja budjettirajat. Kun nämä rajoitukset on määritelty, optimaalinen ratkaisu syntyy luonnollisesti. Loput on vain löytää luotettava valmistaja toteuttamaan sen.
